总览与电磁基础

PCSEL 是什么，为什么重要

读完本章，你应能

从激光器应用需求出发理解 PCSEL 为何会成为一个独立方向。
准确区分 PCSEL、边发射激光器、VCSEL、DFB 激光器与一般光子晶体激光器。
建立本书的基本视角：PCSEL 同时是开放周期电磁系统、半导体有源腔与真实器件。

读前准备

光学、固体物理、基础电动力学、傅里叶光学、半导体激光器基本概念。

阅读主线

本章所处模型层级：L1→L3（总览）

本章先从"为什么需要这样一种激光器"出发，回顾从传统激光器到 PCSEL 的历史演进脉络，再说明 PCSEL 的物理图像，随后通过与相邻器件对比划清边界，最后给出贯穿全书的三重视角与关键观测量。

从传统激光器到光子晶体激光器：技术背景

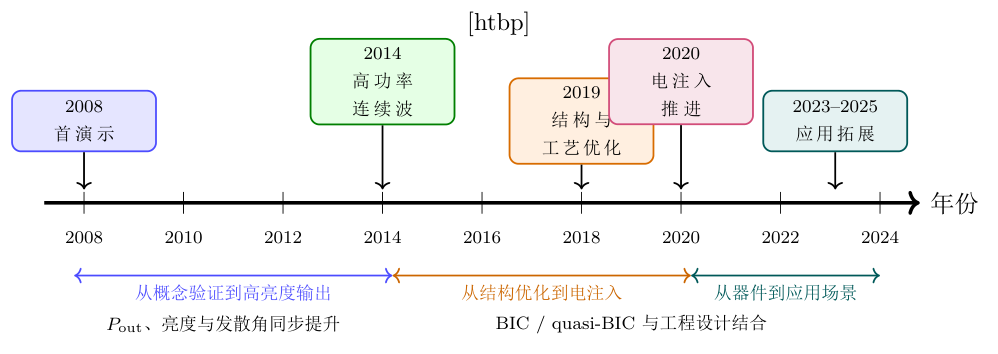

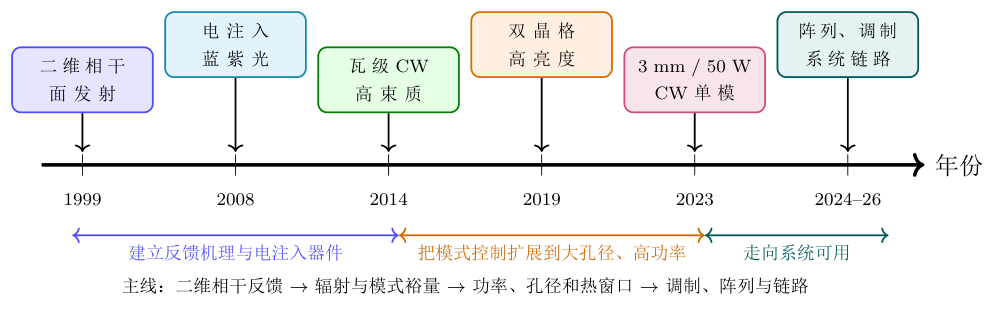

PCSEL 发展历程中的代表性里程碑（2008--2025）。2008 年首次实现二维光子晶体面发射激光[Matsubara et al., 2008]；2014 年实现高功率、窄发散连续波输出[Hirose et al., 2014]；2019--2020 年器件结构和电注入方案进一步成熟[Yoshida et al., 2019] [Inoue et al., 2020]；2023--2025 年在高亮度、传感与系统集成方向持续推进[Yoshida et al., 2023] [Wang et al., 2024] [Zhang et al., 2025]。图 1.1 · 原始 LaTeX/TikZ 图源独立渲染

要理解PCSEL 为什么会成为独立的研究方向，需要先回答一个问题：在它出现之前，已有的半导体激光器技术遇到了什么瓶颈？本节将从三种主流半导体激光器的局限性出发，说明 PCSEL 形成独立研究方向的技术背景。图 1.1展示了 PCSEL发展的关键时间节点和技术突破。

边发射激光器的成就与局限

边发射激光器（edge-emitting laser）是最早实现商业化的半导体激光器类型。它的反馈机制建立在两个端面上：要么依靠解理面形成的法布里 - 珀罗腔，要么引入一维光栅形成 DFB（distributed feedback）结构以获得更好的单模特性。

优势

边发射激光器具有以下优点：

成熟的工艺路线和可靠性记录；
较高的输出功率（尤其是条形结构和锥形放大器），连续波功率可达数百毫瓦至数瓦量级；
DFB 结构可实现优异的单模特性和窄线宽，线宽可压窄至MHz 量级。

根本局限

然而，当应用需求转向大面积、高亮度面发射时，边发射激光器暴露出三个难以克服的问题：

光束质量椭圆度: 由于有源区在平行于结平面方向和垂直于结平面方向的尺寸差异巨大（常见为微米量级 vs. 亚微米量级），快慢轴发散角通常明显不对称（教材常用示意约为平行方向 $\sim10^\circ$ 、垂直方向 $\sim30^\circ$ -- $40^\circ$ ）[Coldren et al., 2012]。虽然可以通过柱面透镜组校正，但这会增加封装复杂度和成本。
面积扩展受限: 若要增大发光面积以降低功率密度和热负荷，条宽增加后会激发高阶横模，破坏光束质量和单模特性。这是一个波动光学结果：波导横向尺寸越大，可容纳模式数越多。对于“条宽超过几十微米后基模占比下降”的说法，工程上应按具体波导结构与热设计判断，不应当作固定阈值[Coldren et al., 2012]。
面发射困难: 边发射的本质决定了其输出方向平行于芯片表面，这在需要二维阵列集成或与光纤端面耦合的应用中会带来额外的光学系统设计负担。

VCSEL 的突破与新挑战

垂直腔面发射激光器（VCSEL）的出现解决了边发射的部分痛点。它采用上下两组分布式布拉格反射镜（DBR）构成垂直谐振腔，实现了法向面发射。

优势

VCSEL 在器件形态和制造流程上带来了重要改进：

天然的圆形远场斑图和较低的阈值电流（小孔径器件常见 mA 量级，常被写作约 1--5 mA 的教学区间）[Coldren et al., 2012] [Sarzaa & Piskorski, 2010]；
无需解理即可进行晶圆级测试，大幅降低成本；
易于构建二维阵列，适用于并行光互连和传感应用。

物理根源导致的限制

但是，VCSEL 的结构特点也埋下了新的隐患。DBR 反射镜虽然可提供很高反射率（工程目标常超过 99.9%），但其工作原理基于多层膜干涉，这带来明显的应力与工艺窗口约束[Coldren et al., 2012]：

DBR 的生长应力与曲率效应限制了可实现的单模孔径尺寸。

具体来说，为达到足够反射带宽和低损耗，GaAs/AlGaAs 体系常需几十对 DBR（教材中常见约 30--40 对量级）[Coldren et al., 2012]。层对数增加会加剧应力与曲率问题；器件孔径增大后，模式稳定性通常更难维持（“20--50 $\mu$ m 量级易进入多模风险”应视为[工程经验]区间，而非普适临界值）。

此外，VCSEL 的微腔长度通常在波长量级（约 $1\lambda$ -- $3\lambda$ ），对应较大的纵模间隔（常见可达数 nm 到十 nm 量级），有利于单纵模工作[Coldren et al., 2012]。但这也意味着有源区体积较小、热与功率密度约束更强；虽然存在大孔径 VCSEL 路线，其高功率与单模光束质量往往需要额外结构和工艺协同[Sarzaa & Piskorski, 2010]。

DFB 激光器的作用与限制

DFB 激光器通过在波导中引入一维周期光栅，利用布拉格散射提供分布式反馈。它在通信领域取得了巨大成功，特别是在需要严格单模工作的场合。

核心问题

然而，传统的 DFB 激光器本质上仍是一维器件。它的反馈只发生在沿波导传播的方向上，而在横向则依赖折射率导引或增益导引。这种不对称性导致了两个后果：

一维光栅 vs.二维扩展的不兼容: 如果想要扩大发光面积，单纯增加条宽会引入横向模式不稳定；而如果在两个方向上都引入周期调制，那就已经进入了二维光子晶体的范畴。
边发射的固有属性: 即使采用表面光栅耦合器来实现面发射，其效率也受到相位匹配条件的严格限制，难以在大面积上保持一致的辐射特性。

光子晶体概念的引入与 PCSEL 的定位

1987 年，Yablonovitch 和 John 分别提出了光子晶体的概念。他们的原始动机截然不同：Yablonovitch 希望通过构造三维周期介电结构来抑制自发辐射，从而提高 LED 效率和激光器性能；John 则关注无序介质中的安德森局域化现象在电磁波中的类比。

从三维结构到二维实现

最初的研究热情集中在三维光子晶体上，期望能实现全方位的光子带隙。然而，制备工艺的复杂性使得三维结构长期停留在微波波段和理论模拟阶段。直到微纳加工技术的进步，才使得近红外和可见光波段的二维光子晶体成为可能。

PCSEL 的独特定位

正是在这个背景下，PCSEL 形成了明确的器件定位：1999 年，Noda 等人和 Meier 等人几乎同时独立提出，可以利用二维光子晶体能带结构上的奇异点（singularity point）作为半导体激光器的腔[Noda et al., 2023]。两者的关键差异在于所选奇异点：Meier 等人采用三角晶格 X 点的有机增益介质，由于 X 点的基本 Bloch 波只能一维耦合，未能形成二维相干共振；Noda 等人则选择了三角晶格半导体光子晶体的 $\Gamma$ 点，使三个方向的基本 Bloch 波能够一维并二维地相互耦合，并由于 $\Gamma$ 点位于光锥之上，自然获得来自表面的辐射输出——"PCSEL"这一命名正是为了强调这种面发射特性[Noda et al., 2023]。沿着这一思路，PCSEL 进一步发展出几个关键结构特征：

它不像三维光子晶体那样追求完整的三维带隙，而是巧妙地利用二维面内周期结构提供的分布式反馈；
它继承了 VCSEL 的面发射优势，但通过将反馈机制从垂直 DBR 转移到面内光子晶体，绕过了 DBR 应力问题对大面积的限制；
它吸收了 DFB 的单模选择能力，并将其扩展到二维，从而实现了对横向模式的主动调控；
同时，它通过对称性工程和辐射耦合设计，把大面积工作与单模或主模主导输出放入同一设计框架。

表 1.1 给出了四种主要半导体激光器的定性比较，更详细的定量分析将在后续章节结合具体物理机制展开。

表 1.1 四种主要半导体激光器的特性对比预览。详细机理需参阅后续对应章节。
特性	边发射	VCSEL	DFB	PCSEL
反馈维度	一维轴向	一维垂直	一维轴向	二维面内
发射方向	边发射	面发射	多为边发射	面发射
面积可扩展性	受限 (高阶模)	受限 (DBR 应力)	受限 (一维)	较好
偏振可控性	中等	较弱	较强	强 (对称性工程)
温度敏感性	中等	较高 (DBR 漂移)	较低	中等

上述历史背景说明，PCSEL 是半导体激光器在面发射、大面积扩展和模式控制需求共同推动下形成的器件路线。后续章节将从二维周期结构、开放辐射通道和有源器件约束三方面展开其工作机制。

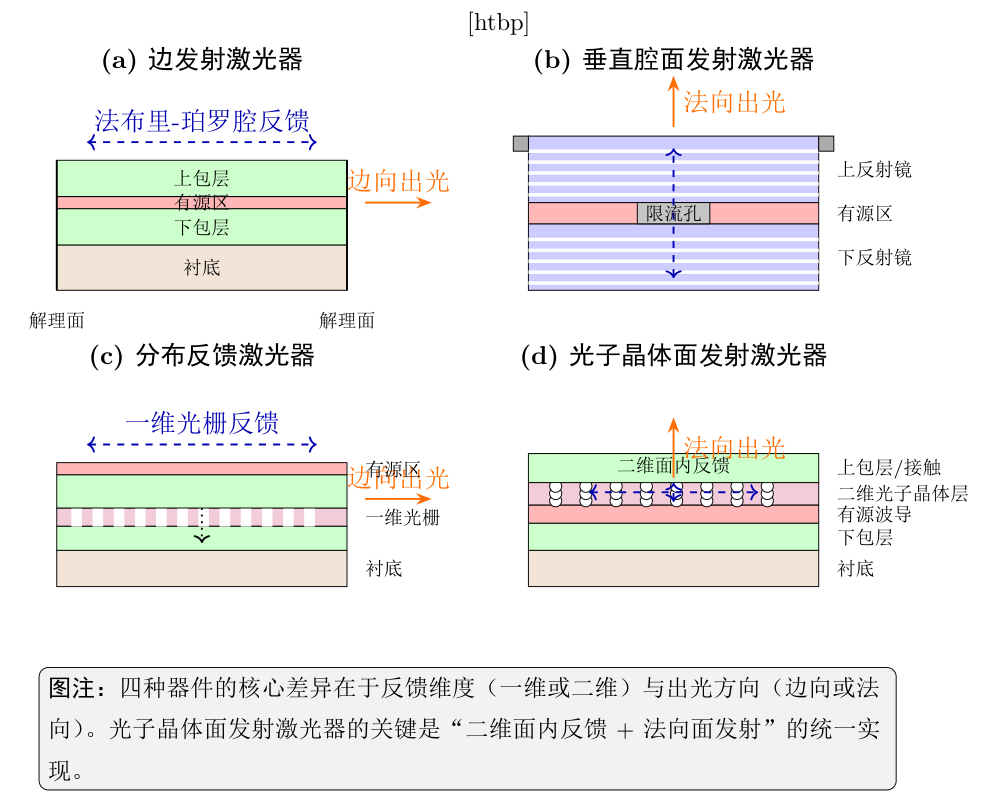

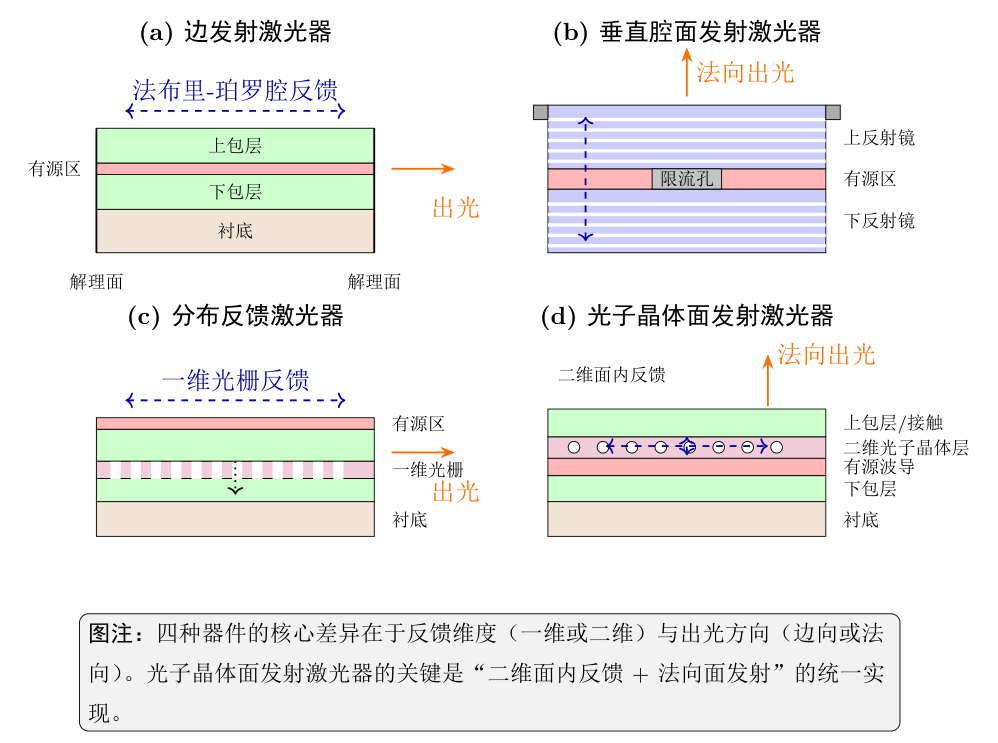

图 1.2 给出了四种器件的剖面结构示意图。图中双向虚线箭头表示反馈方向，橙色实线箭头表示出光方向：边发射和 DFB 的反馈沿波导轴向，VCSEL 沿垂直方向，而 PCSEL 在面内两个方向建立反馈。这种结构差异直接决定了它们的出光特性。

四种主要半导体激光器的结构对比。(a) 边发射激光器：法布里-珀罗腔沿波导轴向，光从解理面输出；(b) 垂直腔面发射激光器：垂直分布式布拉格反射镜谐振腔，通过顶部氧化孔限制模式，从表面出光；(c) 分布反馈激光器：一维光栅提供分布式反馈，主要为边发射（可选表面光栅耦合器）；(d) 光子晶体面发射激光器：二维光子晶体提供面内分布式反馈，同时实现法向面发射。图 1.2 · 原始 LaTeX/TikZ 图源独立渲染

为什么还需要一种新的面发射激光器

如果读者已经接触过边发射激光器（edge-emitting laser）或垂直腔面发射激光器（vertical-cavity surface-emitting laser, VCSEL），很容易产生一个疑问：现有半导体激光器种类已经很多，为什么还需要专门讨论 PCSEL？

这个问题应从光源需求来回答。许多应用同时希望得到以下几件事： itemize 面发射，便于阵列集成、封装与自由空间耦合；大出光面积，以承受更高功率并降低局部热负荷；接近单横模或至少主模占优，以获得高亮度（brightness，单位发射面积、单位立体角内的辐射功率，单位 W·cm $^{-2}$ ·sr $^{-1}$ ；提高亮度要求在提升功率的同时收紧远场发散角）和良好光束质量；可工程化的远场和偏振，以适配照明、探测、投影或相干系统。 itemize

这四个目标并不天然相容。出光面积做大以后，横向可容纳的模式数迅速增加；模式一多，远场会恶化，亮度会下降，偏振也更难稳定。边发射激光器通常在一维波导方向上建立反馈，VCSEL 则主要依赖垂直 DBR 腔。它们各有优势，但面对“大面积、面发射、同时保持较好模式控制”这一组目标时，都会碰到各自的边界。PCSEL 在这个背景下出现：它试图利用二维光子晶体的面内分布式反馈，一边把横向模式组织起来，一边允许能量向法向辐射输出。

PCSEL 的基本图像：从有源导模到法向出光的完整链条

图 1.3 给出了 PCSEL 最基本的层状图像。外延层沿 $z$ 方向堆叠，光子晶体周期主要位于平面内 $(x,y)$ 。从纵向看，它像一个有源 slab 波导；从横向看，它又像一个二维周期散射网络。这两种视角的叠加构成了 PCSEL 的特殊性。

PCSEL 的纵向层状结构与面内反馈、法向辐射的概念图。图 1.3 · 原始 LaTeX/TikZ 图源独立渲染

对初学者而言，最容易把 PCSEL 想成“一个有孔的出光面”。这种理解忽略了面内反馈与辐射通道的形成过程。下面我们分步描述 PCSEL 的出光过程，将整条物理链条连贯地呈现出来[Noda et al., 2023]。

图 1.4 把这条链条压缩成一张读图用的守门图：左侧是纵向层栈，右侧是从有源增益到真实模式选择的五个关口。它的重点是提醒读者每一步需要交付什么证据。

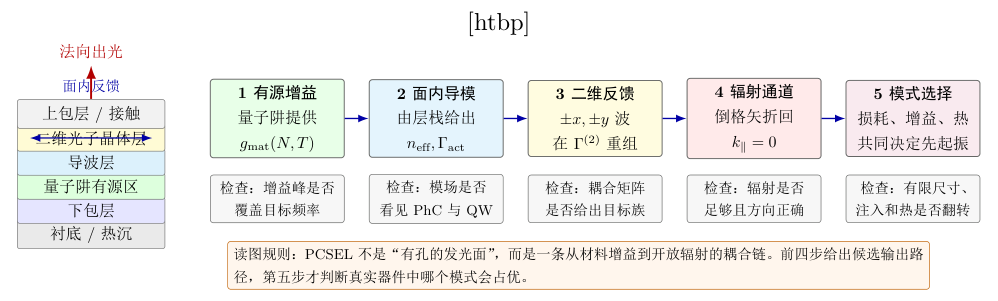

PCSEL 从有源导模到法向出光的五步证据链。量子阱先提供材料增益，层栈形成面内导模，二维光子晶体在 Γ^(2) 点建立面内反馈，周期散射打开法向辐射通道，最后由损耗、增益、有限尺寸、注入和热反馈共同决定真实起振模式。 — PCSEL 从有源导模到法向出光的五步证据链。量子阱先提供材料增益，层栈形成面内导模，二维光子晶体在 $\Gamma^{(2)}$ 点建立面内反馈，周期散射打开法向辐射通道，最后由损耗、增益、有限尺寸、注入和热反馈共同决定真实起振模式。图 1.4 · 原始 LaTeX/TikZ 图源独立渲染

第一步：有源区产生导模

电注入使量子阱有源区产生受激辐射。有源层的折射率在整个外延层栈中通常最高，因此辐射的光场以平面导波模式被束缚在以有源层为核心的薄板波导中，沿面内方向传播。光子晶体层紧邻有源层，使得导模场通过倏逝耦合“感受到”周期折射率调制。定义光场在有源层和光子晶体层的约束因子（confinement factor）分别为 $\Gamma_{\mathrm{act}}$ 和 $\Gamma_{\mathrm{pc}}$ 。PCSEL 的结构允许对活性层–包层折射率差进行较大的调控，因此每个量子阱的 $\Gamma_{\mathrm{act}}$ 通常可达 2%--3%，高于 VCSEL 的典型值（约 1%--1.5%）[Noda et al., 2023]。 $\Gamma_{\mathrm{pc}}$ 则决定了面内光学耦合的整体强度。

第二步：二维布拉格散射与 $\Gamma^{(2)}$ 点共振

当光子晶体的晶格常数 $a$ 满足二阶布拉格条件（ $a\approx\lambda/n_{\mathrm{eff}}$ ，即布里渊区中心 $\Gamma^{(2)}$ 点条件）时，面内传播的四束基本 Bloch 波——沿 $+x$ 、 $-x$ 、 $+y$ 、 $-y$ 方向——被晶格的倒格矢 $m\mathbf{G}_1+n\mathbf{G}_2$ 耦合在一起。对于折射率对比度较大（如空气/半导体）的正方晶格 TE 模式，这种耦合不只发生在 $180^\circ$ （一维反向散射）方向，还通过高阶 Bloch 波间接发生在 $\pm90^\circ$ 方向，从而形成二维相干共振[Noda et al., 2023]。这也是 PCSEL 与传统二维 DFB 激光器的本质区别：后者的折射率对比度较低（半导体/半导体），高阶 Bloch 波不参与耦合，四束基本波仅能一维地两两对耦，无法建立二维相干振荡。在 $\Gamma^{(2)}$ 点，四束基本波的群速度降为零，形成驻波式的二维宽面积共振模式。

第三步：辐射通道与法向出光

$\Gamma^{(2)}$ 点位于光锥（light line）之上，这意味着共振模式可以通过一阶衍射与自由空间的辐射波耦合，将能量送出芯片表面。从倒空间的图像来看：每束基本 Bloch 波（波矢 $\sim\pm\mathbf{G}_1$ 或 $\pm\mathbf{G}_2$ ）被一个倒格矢散射回 $\mathbf{k}_\parallel=\mathbf{0}$ ，即法向传播的辐射波。辐射常数的大小取决于晶格点的形状和对称性。对于旋转对称的孔形（如圆孔），各辐射分量在远场相消干涉，辐射常数极小，即对称保护型 BIC（bound state in the continuum）效应[Noda et al., 2023]。然而，PCSEL 追求的是高亮度输出，因此刻意破缺对称性：通过采用非对称孔形（如三角孔、椭圆孔）或“双晶格”结构（double-lattice），使远场不再完全相消，在目标模上开放可控的辐射通道。由于对称保护 BIC 使辐射常数极小甚至趋零，直接称 PCSEL 为“BIC 激光器”并不恰当——PCSEL 需要主动打破 BIC 条件来获取足够的输出功率[Noda et al., 2023]。

第四步：模式选择——从单晶格到双晶格再到 Hermitian/非 Hermitian 联合调控

出光过程的完整性还包括“谁先起振”这一关键问题。在 $\Gamma^{(2)}$ 点通常存在四个带边模式，它们的频率接近但辐射损耗和面内损耗各不相同。PCSEL 通过结构设计使目标基模与高阶模之间产生足够大的阈值增益差（threshold margin），从而实现稳定单模工作。这一思路经历了三代演进[Noda et al., 2023]：

enumerate 非对称单晶格（2014 年）[Hirose et al., 2014]：采用三角形等非对称孔形，打破 $C_4$ 旋转对称，使不同带边模的辐射损耗产生分化，实现瓦级单模输出。 双晶格（2018 年）[Yoshida et al., 2019]：将一组晶格点相对另一组在 $x$ 、 $y$ 方向各平移约 $\lambda/(4n_{\mathrm{eff}})$ 。由于两组孔的 $180^\circ$ 衍射光程差约为 $\lambda$ ，发生相消干涉，有效削弱面内 $180^\circ$ 耦合。其结果是基模的场型在空间上展宽，高阶模从谐振区边缘的泄漏损耗相对增大，从而拉开模式间阈值差距。凭借此方案，500 μm 口径器件实现了 10 W 级脉冲单模输出。 Hermitian/非 Hermitian 联合调控（2023 年）[Yoshida et al., 2023]：进一步精调双晶格间距与孔径比例，同时优化面内耦合（Hermitian 耦合，即 $180^\circ$ 和 $90^\circ$ 衍射）与辐射耦合（非 Hermitian 耦合，因伴随辐射损耗）。理论预测口径 3 mm 可实现 50–100 W 单模工作，10 mm 口径可达 500–1000 W[Noda et al., 2023]。实验上，3 mm 口径器件已实现连续波 50 W 单模输出，发散角仅 $0.05^\circ$ （ $1/e^2$ ），亮度达 1 GW.cm^-2.sr^-1，首次在连续波条件下追平了气体和固体激光器的亮度水平[Yoshida et al., 2023]。 enumerate

小结：一条连贯的出光链

将上述四步合在一起，PCSEL 的出光过程可以概括为一条完整的物理链条：

\boxed{ \begin{gathered} \text{电注入} \;\to\; \text{量子阱增益} \;\to\; \text{面内导模} \;\xrightarrow{\Gamma_{\mathrm{pc}}}\; \text{二维布拉格耦合（}\Gamma^{(2)}\text{点驻波）}\\ \to\; \text{辐射通道} \;\to\; \text{法向出光} \end{gathered}}

因此，PCSEL 不是先形成封闭腔、再在顶部开辐射孔的结构；面内耦合和向外辐射在同一二维周期结构中同时确定。模式选择由晶格对称性、单胞形状和辐射通道共同决定。

定义 PCSEL：什么必须成立，什么不应混淆

为了避免和相近器件混淆，本书采用如下工作定义。

这个定义中需要特别注意最后一条。很多文章在介绍 PCSEL 时会把重点放在光子晶体和能带上；但对于可工作的电注入 PCSEL，纵向层栈、电流路径、载流子输运、热源分布和掺杂损耗都是决定器件成败的主因素，而非“后处理修正项”。

与相邻器件逐一比较：通过对比限定边界

如果只背定义，读者仍然容易在具体结构前犹豫“这到底算不算 PCSEL”。因此，更有效的办法是把 PCSEL 与几类常见器件逐一比较。表 1.2 总结了最核心的区别。

表 1.2 PCSEL 与几类相关半导体激光器的核心比较。
器件类型	主要反馈机制	主要出光方向	模选择的主控因素
边发射激光器	波导端面/DFB/DBR 轴向反馈	沿波导方向	波导横模、纵模与端面/光栅条件
VCSEL	垂直 DBR 腔	法向面发射	垂直腔谐振、横向氧化孔或电流孔径
DFB 激光器	一维光栅分布式反馈	多为边发射	一维布拉格条件与相移设计
一般光子晶体激光器	缺陷局域或局域共振	可多样	局域缺陷模或纳米腔共振
PCSEL	二维周期结构面内反馈并与辐射耦合	法向或近法向面发射	$\Gamma$ 点附近模式、二维对称性、辐射耦合、外延与注入分布

PCSEL、VCSEL 与 RCLED 的定量对照（代表性报道）

为了避免把不同波段、不同驱动模式和不同测试窗口混成一个“万能数字”，表 1.3 只列出可追溯的代表性报道，并把“器件性能”和“制造成熟度”分开看。对初学者而言，这张表的用途是建立数量级直觉：为什么三类器件在应用定位上长期并存，而不是彼此完全替代。

表 1.3 PCSEL、VCSEL 与 RCLED 的代表性定量对照（不同文献测试条件不完全一致，表中数字用于数量级认知）。
器件	输出功率（代表报道）	光束质量（ $M^2$ /发散）	谱宽/线宽（代表条件）	不可直接比较项	制造与成本特征
PCSEL	瓦级连续波单模[Hirose et al., 2014]；50 W 级连续波单模[Yoshida et al., 2023]	$M^2\le 1.1$ [Hirose et al., 2014]；在超大口径单模下 $M^2\approx2.36$ 、发散角约 $0.05^\circ$ [Yoshida et al., 2023]	文献多报告“单峰窄谱”与单模稳定窗口（线宽受工作点与观测带宽影响，详见第 24 章）	常见近红外高功率连续波条件，孔径与热边界与 VCSEL/RCLED 不同	大面积单模与高亮度潜力高；工艺链通常较复杂（二维晶格精细加工、外延与封装协同）
VCSEL	单发射单元在文中测试条件下可达 28.4 mW[Zhang et al., 2024]	多结阵列发散角约 $8^\circ$ -- $16^\circ$ ；小孔径时平均 $M^2$ 可接近 1[Zhang et al., 2024]	文中报告窄谱输出并给出随孔径变化的谱宽数据[Zhang et al., 2024]	小孔径、阵列封装与驱动方式差异显著；与大孔径 PCSEL 不能同口径并表	晶圆级制造和封装生态成熟，已在 3D 感知与车载 LiDAR 形成规模应用[Zhang et al., 2024]
RCLED	0.5 mW（88 μm 孔径，1300 nm 波段）[Sarcan et al., 2020]	窄角锥发射、纤耦合友好[Sarcan et al., 2020]	发射 FWHM 约 5.2 nm[Sarcan et al., 2020]	发光机理与激光不同，谱宽与相干性定义口径不可直接对照	常作为短中距系统中的低成本光源替代方案[Sarcan et al., 2020]

从这张表可以看出一条很实用的工程判断：如果目标是“成熟供应链 + 中等功率 + 成本优先”，VCSEL/RCLED 往往更直接；如果目标是“大面积单模 + 极窄发散 + 高亮度”，PCSEL 的结构优势会更明显，但代价是设计与工艺协同门槛更高。新增“不可直接比较项”列的目的，就是把跨器件并表时最容易被忽略的边界条件显式化。

异构器件对照来自不同平台文献（PCSEL/VCSEL/RCLED）[Yoshida et al., 2023] [Zhang et al., 2024] [Sarcan et al., 2020] 并表前需对齐波段、孔径/面积、驱动模式、温度与测量协议不可把异构条件下的单点数字直接推导成“器件路线优劣定理”

这里尤其要强调两点。

在强调之前先补一个常被忽略的器件细节：VCSEL 中的氧化孔（oxide aperture）通过选择性氧化高 Al 组分 AlGaAs 形成绝缘环，其开口直径通常为 3–20 μm，把有效增益区压缩在小孔径内，从而抑制高阶横模，本质上是空间选择性增益。PCSEL 没有这样的物理孔径，它的横向模式控制依赖二维布拉格散射在大面积孔阵上的相干耦合，模式由散射网络的对称性与损耗分布决定，而不是几何孔径决定。

第一，PCSEL 不是 VCSEL 的“打孔版”。VCSEL 的核心是垂直腔，PCSEL 的核心是平面内耦合。两者都可能面发射，但形成面发射的物理路径不同。VCSEL 中，模式主要先在垂直方向被 DBR 限定；PCSEL 中，模式先要在平面内通过周期散射建立特定的反馈结构，再通过允许的辐射通道向外输出。

第二，PCSEL 也不是一般“photonic crystal laser”的同义词。很多光子晶体激光器依赖的是小体积极强局域模式，而 PCSEL 的一个重要目标恰恰是做大有效出光面积，同时尽可能维持良好的模式控制。一个靠纳米缺陷局域实现激射的光子晶体纳米腔，原则上不应自动归入 PCSEL。

如果一个结构具有二维周期孔阵，但主要反馈实际上来自上下 DBR 形成的垂直腔，而孔阵只是辅助出光或横向整形，那么把它称为 PCSEL 就需要非常谨慎。是否属于 PCSEL，不看表面形状，而看主要反馈是谁提供的。

为什么大面积单模困难，而 PCSEL 可能有优势

对于任何激光器，只要横向尺寸变大，允许存在的横向模式数目就会增加。若没有额外机制筛选模式，不同模式的阈值会变得接近，结果就是： itemize 起振模式不稳定，容易随注入变化切换；副瓣增强，远场变差；虽然总功率升高，但亮度（brightness）和光束质量（beam quality）不一定改善。 itemize

这里的亮度不是总功率的同义词：器件即便输出总功率更高，只要发光面积显著变大或远场发散角明显变宽，亮度仍可能下降。对 PCSEL 来说，困难在于同时扩大有效出光面积、压住远场发散角，并尽量维持单模与单偏振工作。

定量上常用近似写法是

B \approx \frac{P}{A_{\mathrm{eff}}\,\Omega},\qquad \Omega\approx \theta_x\theta_y,

其中 $P$ 为输出功率， $A_{\mathrm{eff}}$ 为有效出光面积， $\Omega$ 为远场立体角（小角度时可用发散半角 $\theta_x,\theta_y$ 近似）。这一定义提醒我们：亮度提升必须同时压缩发散角或降低等效束腰面积，不能只靠总功率上升。

例子

[本书算例] 用 3 mm、50 W 和 $0.05^\circ$ 估算亮度。把出光口径近似成直径 3 mm 的圆，则 $A_{\mathrm{eff}}\approx\pi(0.15\,\mathrm{cm})^2=0.0707\,\mathrm{cm}^2$ ；再取 $\theta_x=\theta_y=0.05^\circ=8.73\times10^{-4}\,\mathrm{rad}$ ，得到

B\approx\frac{50}{0.0707(8.73\times10^{-4})^2} \approx \SI{9.3e8}{W.cm^{-2}.sr^{-1}} \approx \SI{0.93}{GW.cm^{-2}.sr^{-1}}.

若功率和口径不变而发散角增至 $1^\circ$ ，亮度会降至约 $2.3\times10^6\,\mathrm{W\,cm^{-2}\,sr^{-1}}$ ，相差约 400 倍。这个比较说明，窄发散对高亮度的贡献不是修饰项，而是平方进入分母的核心量。

PCSEL 的潜在优势在于，它并非先做大面积，再事后用损耗把高阶模压下去；相反，它可以在结构层面把模式选择机制提前嵌入平面内反馈网络中。二维光子晶体带来的是“可工程化的耦合通道”：通过晶格常数、孔形、扰动、双晶格、对称性破缺等设计，研究者可以调节模式分裂、辐射方向性和偏振选择规则。

这里需要进一步限定“可能有优势”的含义。PCSEL 的大面积单模潜力来自模式组织机制，而不是天然保证。更准确地说，PCSEL 的大面积单模能力不是 band diagram 单独的性质，而是

\text{band} \;+\; \text{radiation} \;+\; \text{finite size} \;+\; \text{injection} \;+\; \text{thermal}

这五类因素共同决定的联合性质。只要其中任意一环失控，例如有限阵列边缘引入新泄漏通道、电流拥挤把增益峰拖离目标模，或者温升把模式身份重新排序，那么“名义上看起来很优的候选模”就未必能在器件里兑现成稳定单模工作。

PCSEL 必须同时用三种视角来理解

从本章开始，本书会一直交替使用三种视角。这三种视角是一条连续推理链上的三个层面。

第一种视角：开放周期电磁系统

从这一视角看，PCSEL 是一个与自由空间耦合的二维开放周期系统。关键词是 Maxwell 方程、Bloch 理论、 $\Gamma$ 点、辐射损耗、复频率、远场和偏振选择。这个层面回答的问题包括：有哪些候选模？哪些模能向法向辐射？辐射损耗大小规律是什么？

第二种视角：半导体有源光学腔

从这一视角看，PCSEL 不只是“有模”，而是“有需要被增益补偿的损耗”。关键词是材料增益、模增益、光学约束因子、内部损耗、阈值增益和模式竞争。这个层面回答的问题包括：有源区与目标模重叠如何？哪一个模式更容易先达到光学阈值？

第三种视角：真实电注入器件

从这一视角看，PCSEL 不再只是光场问题，而是一个由外延层、电流扩展、载流子输运、Joule 热和热致折射率变化共同决定的器件。关键词是漂移-扩散（drift-diffusion）、Poisson 方程、热方程、注入效率、电流拥挤、温升和热-电-光耦合。这个层面回答的问题包括：阈值电流是多少？温升会不会改变模式排序？器件在多大电流窗口内能稳定工作？

这三种视角之间的关系可以概括为：第一层决定候选模，第二层决定光学阈值排序，第三层决定器件能否达到并维持该排序。更具体的接口链条可以用一条最小的量级传递线来记：

Q,\tilde{\omega} \;\Rightarrow\; \alpha_{\mathrm{rad}}\,(=\omega/2Qv_g) \;\Rightarrow\; g_{\mathrm{th}}=\alpha_{\mathrm{rad}}+\alpha_{\mathrm{int}} \;\Rightarrow\; I_{\mathrm{th}}\ (\text{由 }g_{\mathrm{th}}\text{ 进入载流子/热方程}).

它提醒读者： $Q$ 与辐射损耗是 L1的输出，阈值增益是 L2的入口，阈值电流与工作窗口则必须进入L3/L4的输运与热回写。

为了直观展示三重视角之间的数据传递关系，图 1.5显示了从L1到L3的完整工作流。注意每个层级的输入输出量以及热回写反馈路径。

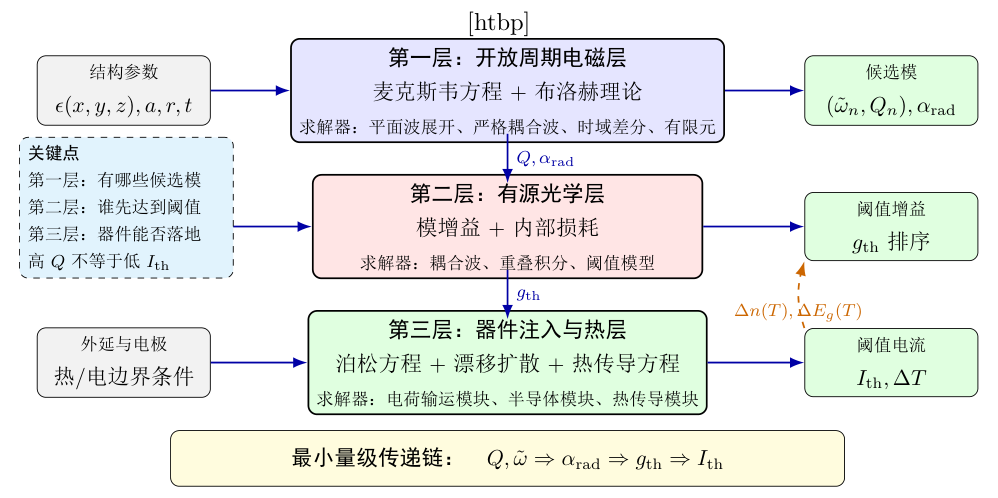

光子晶体面发射激光器建模的三重视角及其数据传递链。L1（被动电磁层）求解麦克斯韦方程得到候选模的品质因子 $Q$ 和辐射损耗 $\alpha_{\mathrm{rad}}$ ；L2（有源光学层）加入内部损耗 $\alpha_{\mathrm{int}}$ 和有源区增益特性，计算阈值增益 $g_{\mathrm{th}}$ ；L3（器件层）通过电注入和热传导方程求得阈值电流 $I_{\mathrm{th}}$ 和工作温度。橙色虚线箭头表示热-电-光耦合反馈：温升会通过折射率温度系数 $dn/dT$ 和带隙温度系数 $dE_g/dT$ 回写到光学性质，可能改变模式排序。底部的黄色框总结了最小量级传递链。右侧青色框强调了三个关键区分：被动共振不等于有源阈值，阈值增益不等于阈值电流，无限周期结果不等于有限器件工作结果。图 1.5 · 原始 LaTeX/TikZ 图源独立渲染

关键观测量：本书后面所有章节都在回答哪些量

本书后文经常出现的观测量共同刻画了 PCSEL 的工作状态。

itemize 品质因子 $Q$ 与光子寿命：属于被动腔信息，用来表征损耗时间尺度；阈值增益 $g_\mathrm{th}$ ：属于有源光学层，回答“补偿损耗至少需要多少模增益”；阈值电流 $I_\mathrm{th}$ ：属于器件层，回答“真实器件达到阈值所需的注入电流”；远场与偏振：回答输出是否在目标方向、目标偏振上集中；线宽、相干性、亮度与 $M^2$ ：表征器件作为系统光源的可用性。 itemize

把这些量按层级区分非常重要：比如 $Q$ 很高不自动意味着 $I_\mathrm{th}$ 很低2。后文每一章都会回到这些量，但会明确说明自己讨论的是哪一个层级。

表 1.4 本书最常用观测量的“物理量 $\rightarrow$ 模型层级 $\rightarrow$ 求解器 $\rightarrow$ 实验量”总映射。表中“求解器”表示典型接口，而非唯一实现。
物理量	主要模型层级	常见求解器或方法接口	典型实验对应量
带图、Gamma 点候选模	L1 被动电磁层	PWEM、CWT、RCWA 的单胞筛选	反射/透射谱中的候选特征、偏振选择趋势
被动 $Q$ 、辐射损耗、上下出光比例	L1 被动电磁层	RCWA、FDTD、FEM、周期频域本征/散射模型	线宽收缩趋势、反射谷宽度、远场与上下出光比
阈值增益 $g_{\mathrm{th}}$	L2 有源光学层	CWT、RCWA 阈值代理、重叠积分模型	起振前后增益需求、阈值附近谱特征变化
阈值电流 $I_{\mathrm{th}}$	L3/L4 器件层	Poisson + 漂移扩散 + 热回写	L--I 曲线拐点、J--V--L、热滚降起点
远场、偏振、 $M^2$	L1/L4 之间的输出层	RCWA、FDTD、FEM、近远场变换	CCD 远场、偏振仪、束质测量
线宽、相干性、频率噪声	动态/噪声层 + 实验闭环	速率方程、降阶噪声模型、热灵敏度模型	频谱仪、自外差/拍频、频率噪声谱测量
载流子分布、温度场	L3/L4 器件层	半导体电学求解器、热传导求解器（如 CHARGE、Semiconductor、HEAT、Heat Transfer）	热阻、热像、I--V、谱漂移、阈值随温度变化

本书的主线：从 Maxwell 到工作器件

如果只用一句话概括全书的结构，可以写成下面这条链：

\begin{aligned} \text{开放 Maxwell 方程} &\rightarrow \text{Bloch 模与 }\Gamma\text{ 点} \rightarrow \text{耦合与辐射} \\ &\rightarrow \text{阈值增益} \rightarrow \text{电注入与热回写} \rightarrow \text{器件工作窗口}. \end{aligned}

表 1.5 式(1.3)主线中每一步的最小物理意义对照。
步骤名称	这一跳在物理上做了什么
开放 Maxwell 方程 $\rightarrow$ Bloch 模与 $\Gamma$ 点	在周期开放结构里先找“允许存在的候选场型”和它们在倒空间的位置标签。
Bloch 模与 $\Gamma$ 点 $\rightarrow$ 耦合与辐射	判断候选模如何通过周期散射彼此耦合，以及哪些通道会把能量送进自由空间。
耦合与辐射 $\rightarrow$ 阈值增益	把辐射/内部损耗与有源区重叠放到同一阈值条件里，得到“补偿总损耗所需的最小增益”。
阈值增益 $\rightarrow$ 电注入与热回写	把光学阈值映射到可实现的载流子分布与温升回写，进入器件级约束。
电注入与热回写 $\rightarrow$ 器件工作窗口	由阈值电流、模式竞争、热稳定性与远场/偏振共同决定可工作的参数区间。

这个顺序对应模型依赖关系。模式分析依赖电磁边界条件；阈值分析依赖损耗分解；阈值电流依赖载流子输运和注入效率；最终远场和稳定性还依赖温升对折射率、增益和模式排序的回写。

2024--2026 进展速览：从“能激射”走向“系统可用”

面向 2024--2026 的文献趋势，PCSEL 研究重点已从“证明可高亮度单模”继续推进到“系统级可用”：一类工作聚焦高功率调制与相干自由空间通信，直接把调制、远场与链路指标并列报告[Inoue et al., 2025]；另一类工作通过谐振腔嵌入式设计强化模式选择与噪声控制[Bian et al., 2024]；还有一类工作在 BIC 语境下探索更宽角谱的高 $Q$ 机制（如 quasi-BFIC），提升有限尺寸与误差条件下的角度容差[Qin et al., 2025]。因此，本书后续结构既讨论模式存在的电磁条件，也讨论这些模式在真实器件和系统约束下是否仍可工作、可制造、可复核。

表 1.6 2024--2026 PCSEL 前沿对照表：进展--应用场景--设计启示。
进展主题	代表年份/文献	对应应用场景	设计启示
高亮度大面积单模持续推进	2023，[Yoshida et al., 2023]	高功率远场照明、材料加工、远距主动照明	需把“低损耗”升级为“模裕量 + 热窗口 + 工艺窗口”联合目标
横向耦合阵列规模化	2024，[Gautam et al., 2024]	大面积相干输出与可扩展阵列	阵列耦合设计应与边缘终止和误差统计一起优化
系统导向的高相干/调制路线	2025，[Inoue et al., 2025]	相干自由空间链路与高速调制	性能报告需联动调制协议、链路稳定性与环境边界
谐振腔嵌入式模式约束	2024，[Bian et al., 2024]	噪声约束和模式稳定增强	线宽、功率与远场应采用多指标协同优化而非单点极值
quasi-BFIC 与有限尺寸边界研究	2025，[Qin et al., 2025] [Persson et al., 2025]	宽角容差与鲁棒器件设计	必须显式报告有限尺寸验证，禁止把无限周期结论直接外推到器件

回看本章

PCSEL 值得单独讨论，并非因为名称中包含“光子晶体”，而是因为二维周期电磁学、半导体有源腔理论和真实器件电热问题在同一器件中同时出现。理解 PCSEL，需要从一开始区分并连接这三个层面。

从下一章起，本书先暂停物理叙述，用一章时间统一坐标系、时间因子、模型层级和常用符号。这一步属于符号和层级约定，却是后续推导保持一致的前提；先固定这些约定，后文就不必反复解释复频率虚部、增益和损耗的符号含义。

练习题

enumerate [基础] 不查资料，用自己的语言说明：为什么“大面积面发射”与“单模高亮度”之间天然存在张力？

[基础] 试着分别用一句话概括边发射激光器、VCSEL 和 PCSEL 的主要反馈机制。

[进阶] 给出一个你认为“不应称为 PCSEL”的结构例子，并说明理由。

[综合] 解释为什么“高 $Q$ 候选模”不能直接推出“低阈值电流器件”。 enumerate

延伸阅读

itemize [Joannopoulos et al., 2008] 中关于周期介质与光子晶体基本概念的章节。

[Coldren et al., 2012] 中关于半导体激光器工作机制与器件指标的章节。 itemize
