总览与电磁基础

全书路线图、符号、坐标与基本约定

读完本章，你应能

建立本书统一的坐标系、时间因子与频率约定。
统一“模、Bloch 模、 $\Gamma$ 点、带边、被动共振、阈值增益、阈值电流”等术语含义。
明确本书中不同模型层级的关系，避免跨层误读结论。

读前准备

复数表示、向量分析、傅里叶级数与基本晶体学记号。

阅读主线

本章所处模型层级：L1→L4（层级接口总览）

本章不推导新的器件结果，而是固定全书使用的共同语言：先固定 benchmark 教学器件与高频符号工具页，再统一坐标和频域约定，随后说明模型层级与术语边界，最后给出阅读全书时必须守住的六条“红线”。晶格与倒格矢记号在第 4 章首用处建立，归一化约定在第 10 章首用处说明。

为什么在第二章先停下来统一语言

初学者读 PCSEL 文献时，最先遇到的困难往往是同一个词在不同上下文里意思变了，而非公式本身。比如“阈值”这个词，在某些地方指的是阈值增益，在另一些地方指的是阈值电流；“模式”有时指无限周期的 Bloch 模，有时又指有限器件里的实际振荡模；“TE 模”在二维教材里是严格分类，在 slab 结构里却经常只是近似称呼。若不先限定这些边界，后续公式和结论容易被跨层误读。

因此，本章的作用是给后续所有推导建立语义基础：为全书固定坐标、符号和模型层级。

本书默认的 benchmark 教学器件

为了避免读者在前半本不断在脑中切换不同器件，本书从这里开始固定一个默认教学参照：方格晶格 air-hole slab PCSEL。除非某章明确声明换了结构，否则本书的几何、对称性、PWEM 候选模、CWT 四波图像、单胞筛选、有限阵列检查与 worked example 都默认围绕这一 benchmark 展开。

它的最小身份是：

平面晶格：方格晶格；
单胞类型：高折射率背景中的圆形空气孔；
纵向结构：有源 slab 波导，上下包层不必严格对称；
材料平台：以 GaAs-like 近红外半导体平台作教学参照；
目标波长：近红外 0.8–1.0 μm 量级；
目标问题：从 $\Gamma$ 点候选模出发，逐层推进到有限尺寸、电注入与热回写。

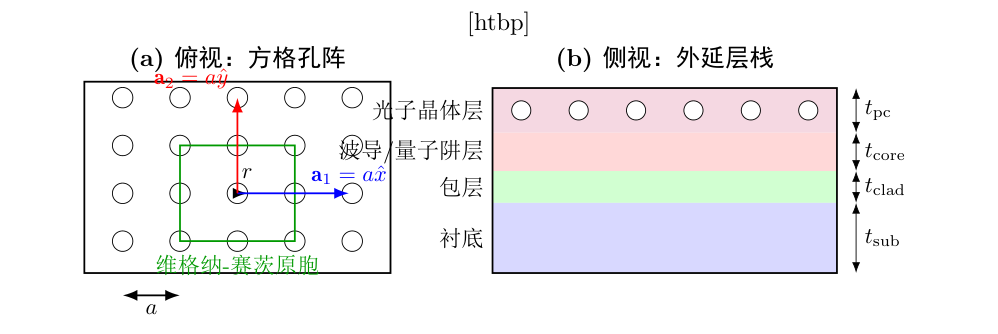

本书统一教学器件示意。(a) 俯视图给出方格孔阵和几何参数 a,r；(b) 侧视图给出层栈与常用纵向参数（t_pc,t_core,t_sub 等）。后续章节若未特别声明，默认都以此结构作为教学对象。 — 本书统一教学器件示意。(a) 俯视图给出方格孔阵和几何参数 $a,r$ ；(b) 侧视图给出层栈与常用纵向参数（ $t_{\mathrm{pc}},t_{\mathrm{core}},t_{\mathrm{sub}}$ 等）。后续章节若未特别声明，默认都以此结构作为教学对象。图 2.1 · 原始 LaTeX/TikZ 图源独立渲染

两类贯穿案例及证据边界

为了让后半本的器件章节持续追踪同一组对象，本书把案例分成两个层次。B0 是可计算的教学基准，用于演示从外延到热回写的接口；R1 是有文献依据的性能锚点，用于检验放大后的设计逻辑。两者不能混写：B0 的参数带有[本书算例]标记，不代表已发表器件的完整外延配方；R1 只引用论文明确报告的尺寸和性能，不用缺失的层厚、电流或温升数据补齐故事。

表 2.1 贯穿全书的双层案例。B0 提供透明的计算输入，R1 提供可追溯的实验性能边界。
代号	身份与尺度	本书采用的数据	在器件章节中的用途
B0	[本书算例] GaAs-like 方格圆孔 PCSEL，目标波长 940 nm	上、下 SCH 各约 200 nm，3--5 个 InGaAs 量子阱；热学入门估算先用直径 200 μm 的热源。具体组分、掺杂和接触参数必须在真实项目中重新标定	第 17 章、第 18 章、第 19 章、第 20 章依次交接 $n_{\mathrm{eff}}$ 、重叠因子、局域增益、 $J(x,y)$ 与 $T(x,y,z)$
R1	[文献值] Noda--Yoshida 双晶格放大路线	500 μm 级器件达到约 10 W 脉冲输出；1 mm 级器件实现 10 W 连续输出与低于 1.23 kHz 的内禀线宽；3 mm 级器件实现 50 W 连续输出和约 0.05 发散角[Yoshida et al., 2019] [Yoshida et al., 2023] [Noda et al., 2023]	第 21 章、第 24 章用这些公开指标检验模鉴别、热补偿和性能报告是否保持在证据边界内

这并非说全书结论只对这一类器件成立，而是说：若某章没有特别声明，我们优先把抽象公式和分类工具投影回这一个统一对象。 这样做的好处是，读者从第 4 章、第 5 章、第 13 章读到第 25 章、第 26 章时，脑中追踪的是同一个器件在不同层级的投影，而不是每章换一个新结构。

前置工具页：全书最高频符号先一次看全

为了避免读者在后文反复翻页找定义，本节把全书最高频、且最容易跨层混淆的量先压成一张工具表。更完整版本见书末术语表，但这里先给出读书时最常需要随手回看的核心对象。

表 2.2 全书最高频核心符号的前置工具页。表中“典型量级”用于**[教学示意]**与**[本书算例]**对齐，跨平台定量比较需回到各章文献值与边界条件。
符号	所属层级	典型单位/量级	最小含义
$\tilde{\omega}=\omega_r-\ii\gamma$	L1	rad.s^-1（ $\omega_r\sim10^{15}$ ）	开放系统复频率；实部给出中心频率，虚部给出衰减率
$Q,\tau_p$	L1/L2	$Q$ 无量纲； $\tau_p$ 常为 ps--ns	品质因子与光子寿命；描述被动或线性工作点下的损耗时间尺度
$g_{\mathrm{mat}},g_{\mathrm{mod}},g_{\mathrm{th}}$	L2	cm^-1（常见 $10^1$ -- $10^3$ ）	材料增益、模增益、阈值增益；回答“增益补偿损耗需要到哪一步”
$I_{\mathrm{th}}$	L3/L4	mA--A（随面积变化）	阈值电流；真实器件达到阈值工作点所需的注入电流
$\Gamma_{\mathrm{opt}},\Gamma_{\mathrm{loss}}$	L1/L2	无量纲（常见 $10^{-2}$ -- $10^{-1}$ ）	目标模与有源区、损耗区的重叠因子
$\alpha_{\mathrm{rad}},\alpha_{\mathrm{int}}$	L1/L2	cm^-1 或 m^-1	辐射损耗与内部损耗的等效损耗系数
$N,S,T,J$	L3/L4	$N$ :cm^-3； $T$ :K； $J$ :A.cm^-2	载流子、光子数、温度、电流密度；器件动态与多物理场的最小状态量
$\E(\rvec)$ 、角谱 $\tilde{E}$	L1	归一化或 V.m^-1	近场与角谱/远场表示，用于连接模场、偏振与远场

空间坐标与结构坐标：先分清什么是纵向，什么是面内

本书统一采用直角坐标 $\rvec=(x,y,z)$ 。其中：

$z$ 轴沿外延层法向，也就是器件纵向；
$(x,y)$ 平面是光子晶体的周期平面，也叫面内平面；
当需要把平面内向量单独拿出来时，记作 $\rho=(x,y)$ 。

这个约定看似简单，但会反复用到。因为对PCSEL而言，纵向与横向承担的是不同物理角色：纵向层栈决定导模约束、外延不对称和吸收层分布；横向周期结构决定Bloch模分类、布拉格耦合与远场工程。后文如果不特别说明，看到"纵向"就默认与外延层栈相关，看到"面内"就默认与二维周期和横向模式选择相关。

时间因子与复频率：为什么符号约定会影响物理解释

本书统一采用时间因子

\ee^{-\ii\omega t}.

这意味着如果一个本征频率写成

\tilde{\omega}=\omega_0-\ii\gamma,

那么对应场随时间的包络衰减为

\ee^{-\ii\tilde{\omega}t}=\ee^{-\ii\omega_0 t}\ee^{-\gamma t}.

因此在本书的约定下， $\gamma>0$ 代表衰减。这个约定必须记住，因为不同论文可能采用 $\ee^{+\ii\omega t}$ ，那时复频率虚部的符号会相反。

角频率、普通频率与波长

除非特别说明，本书默认：

\omega=2\pi f,\qquad k_0=\frac{\omega}{c}=\frac{2\pi}{\lambda}.

其中 $\omega$ 是角频率， $f$ 是普通频率， $\lambda$ 是真空波长。若材料色散明显，折射率、介电常数与增益都应理解为频率相关量，但为了避免公式被符号淹没，后文经常不把这种依赖逐项写出。

本书的模型层级：为什么同一个问题会有不同答案

贯穿全书的一个核心思想是：PCSEL 研究是一串层级递进的模型，而非单一模型。我们采用四层划分。

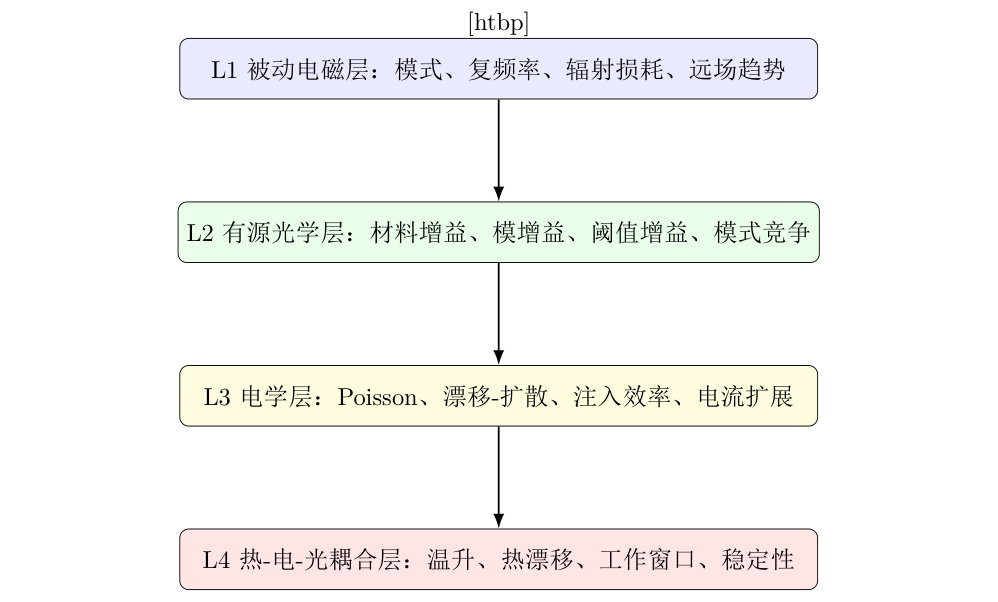

本书采用的四层建模结构。越往下越接近真实器件工作状态。图 2.2 · 原始 LaTeX/TikZ 图源独立渲染

表 2.3 进一步给出四层模型的接口规范：每一层的输出成为下一层的输入。实际建模时应当按这张表核对数据传递。

表 2.3 PCSEL 四层建模体系的接口规范。以“计算阈值电流”为例说明数据如何在各层之间传递。每一层的输出成为下一层的输入，形成完整的证据链。
层级	核心问题	输入参数	输出结果	典型求解器
L1: 被动电磁	有哪些候选模？哪些能辐射？	itemize[nosep,leftmargin=*] 晶格常数 $a$ 填充因子 $f_{\mathrm{fill}}$ 刻蚀深度 $h$ 折射率 $n(x,y,z)$ itemize	itemize[nosep,leftmargin=*] 复频率 $\tilde{\omega}_n$ 品质因子 $Q_n$ 辐射损耗 $\alpha_{\mathrm{rad}}$ 远场图案 $E(\theta,\phi)$ itemize	平面波展开法（能带）、严格耦合波法（辐射）、时域有限差分法（瞬态）、有限元法（本征模）
L2: 有源光学	哪个模阈值最低？	itemize[nosep,leftmargin=*] L1 输出的 $Q_n$ 内部损耗 $\alpha_{\mathrm{int}}$ 增益谱 $g(\lambda, N)$ 光学限制因子 $\Gamma$ itemize	itemize[nosep,leftmargin=*] 阈值增益 $g_{\mathrm{th}}$ 模增益排序模式竞争结果偏振选择比itemize	耦合波法、重叠积分模型、速率方程稳态解
L3: 电注入器件	需要多大电流？	itemize[nosep,leftmargin=*] L2输出的 $g_{\mathrm{th}}$ 外延掺杂分布电极几何形状迁移率模型 $\mu(N,T)$ itemize	itemize[nosep,leftmargin=*] 阈值电流 $I_{\mathrm{th}}$ 载流子分布 $N(x,y,z)$ 电流密度 $J(x,y)$ 串联电阻 $R_s$ itemize	泊松方程 + 漂移扩散方程（电荷输运与半导体模块）
L4: 热 - 电 - 光耦合	能否稳定工作？	itemize[nosep,leftmargin=*] L3输出的 $P_{\mathrm{heat}}$ 热导率 $\kappa(T)$ 热边界条件折射率温度系数、带隙温度系数itemize	itemize[nosep,leftmargin=*] 温度场 $T(x,y,z)$ 热阻 $R_{\mathrm{th}}$ 温升 $\Delta T$ 模式排序变化itemize	热传导方程（热传导模块） + 光学回写迭代

注: 实际工作流程中，L1→L2→L3→L4 是单向传递，但 L4 产生的温升会通过折射率温度系数( $dn/dT \approx 2\times10^{-4}\,\mathrm{K}^{-1}$ ，以砷化镓为例) 和带隙温度系数( $dE_g/dT \approx -0.4\,\mathrm{meV/K}$ ) 回写到 L1 和 L2，形成闭环耦合。当 $\Delta T > 30\,\mathrm{K}$ 时，这种反馈不可忽略。

这四层的区别，是“谁回答的问题不同”，而非“谁更高级”。

L1 被动电磁层：回答候选模是什么、频率在哪里、辐射损耗如何；
L2 有源光学层：回答要补多少增益才能达到阈值、哪些模式更可能竞争；
L3 电学层：回答注入是否均匀、载流子是否能有效进入有源区；
L4 热-电-光层：回答真实器件在工作时会不会因为温升和非均匀性而改变模式排序。

几个最容易混淆的术语：先立边界，细节由首用章展开

下面四对术语会反复出现。它们的完整辨析放在各自的首用章节（“模 vs Bloch 模”见第 4 章，“ $\Gamma$ 点 vs 带边”见第 5 章，“被动共振 vs 有源阈值”与“阈值增益 vs 阈值电流”见第 7 章），高频混淆对照表统一收在第 31 章。这里只先立四条最低边界：

“模”泛指满足给定方程和边界条件的场分布；“Bloch 模”专指无限周期结构中满足 Bloch 条件的本征场，天然属于 L1 层；
$\Gamma$ 点是布里渊区中心（ $\kvec=\bm{0}$ ）；带边是群速度趋近于零的位置——两者可能重合，但不是同义词；
被动共振提供候选模，有源阈值决定谁先赢，这个顺序不能反过来；
阈值增益 $g_\mathrm{th}$ 是 L2 层的光学条件，阈值电流 $I_\mathrm{th}$ 是 L4 层的器件条件，中间隔着电学与热学两层桥。

如何阅读后续章节：每一章都在回答链条上的哪一环

为了让整本书读起来像一条连续链，而不是二十多篇松散讲义，这里先给出主线。

\begin{aligned} \{\varepsilon(\rvec),\mu(\rvec)\} &\xrightarrow{\text{Maxwell + Bloch}} \{\tilde{\omega}_m,\bm{F}_m\} \\ &\xrightarrow{\text{gain/loss overlap}} g_{\mathrm{th},m} \xrightarrow{\text{DD + Poisson + Heat}} I_{\mathrm{th},m}. \end{aligned}

这条链里每个箭头对应后续一批章节：

第 3 章、第 4 章、第 5 章建立 L1 层；
第 6 章、第 7 章、第 10 章解释模耦合与阈值增益；
第 17 章、第 18 章、第 19 章把外延层和电学结构引入；
第 20 章、第 25 章则把这些模块连成真实器件工作流。

理解式 (2.2) 的意义在于：后面任何局部公式都不再是孤立的。它们总是在为某一个箭头服务。

全书模型依赖图：每章向下一章交付什么

仅知道“后面有哪些章节”还不够，还需要知道每一段向下一段交付什么中间量。表 2.4 给出本书最关键的章节交接关系。

表 2.4 全书主线中的章节交接表。每一行表示“上一段向下一段交付什么”。
上游章节	向下游交付的核心中间量	下游章节如何使用
第 3 章、第 4 章、第 5 章	Bloch 模、 $\Gamma$ 点候选模、对称性位置、候选频段	第 6 章、第 8 章、第 9 章、第 10 章、第 13 章用来组织辐射、偏振和降阶模型基底
第 6 章、第 8 章、第 9 章	辐射通道、偏振选择、BIC / quasi-BIC 约束	第 10 章、第 14 章用来判断哪些模值得进入阈值代理与开放散射分析
第 10 章、第 11 章、第 12 章	耦合矩阵、微扰灵敏度、候选排序与阈值代理语言	第 13 章、第 14 章、第 15 章、第 16 章用来缩小全波搜索空间和解释结果变化
第 13 章、第 14 章、第 15 章、第 16 章	候选模目录、被动损耗、有限尺寸远场、方法互证结果	第 17 章、第 25 章、第 26 章用来进入器件层与完整建模链
第 17 章、第 18 章、第 19 章、第 20 章	纵向重叠、模增益映射、注入分布、温度场与工作窗口	第 21 章、第 22 章、第 23 章、第 24 章用来定义真实器件层面的稳定性与性能
第 19 章、第 20 章	载流子分布 $N(\rvec)$ 、局部温度 $T(\rvec)$ 与电热回写系数	第 19 章、第 20 章中把 $T(\rvec)$ 反馈进迁移率/增益/折射率模型，完成 L3L4 闭环
第 25 章、第 26 章、第 27 章	正向流程、执行样例、反向诊断	第 29 章、第 30 章用来固化为可复核的研究模板

全书需要反复区分的六类边界

到这里，可以把本章压缩成六条阅读边界。后文重复触及这些误区时，统一用“⚠ 红线 #N”半句回指本节，不再整段重述：

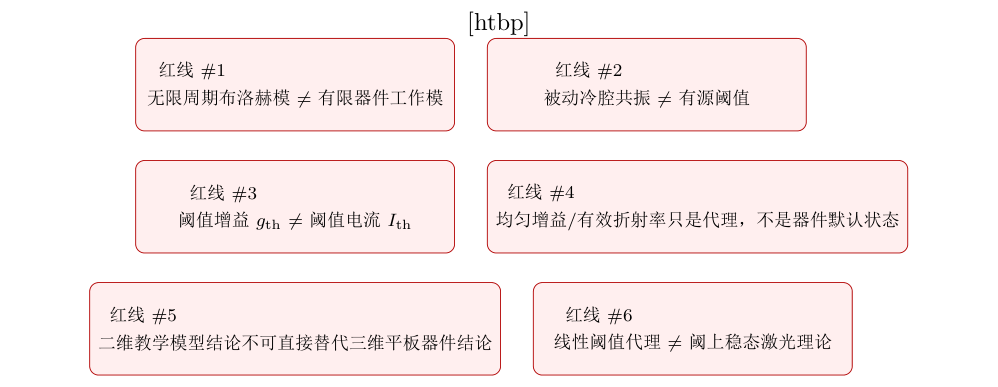

“六条红线”可视化速记图。后文首次触及对应误区时，统一用“⚠ 红线 \#N”作边注提示。 — “六条红线”可视化速记图。后文首次触及对应误区时，统一用“⚠ 红线 #N”作边注提示。图 2.3 · 原始 LaTeX/TikZ 图源独立渲染

enumerate 无限周期的 Bloch 模不是有限器件的最终工作模（L1 器件层）；被动冷腔共振不是有源阈值（L1 L2）；阈值增益不是阈值电流（L2 L3/L4）；均匀增益或有效折射率只是代理模型，不是真实器件默认状态（L2 L3/L4）；二维教学模型不是三维 slab 结构结论，除非已明确说明哪些纵向自由度被压缩进了等效参数（2D 3D 层级替换）；线性阈值代理不是阈上稳态激光理论，除非已显式引入有源自洽场或饱和非线性框架（L2 阈上动力学）。 enumerate 如果读者在后续章节中不断回看这六条，整本书会清楚得多。

回看本章

本章的任务是把全书的语义基础固定下来。自此以后，看到坐标、频域符号、 $\Gamma$ 点、带边、阈值增益、阈值电流等术语，都应自动联想到它们所属的模型层级与物理含义。

练习题

enumerate [基础] 在本书采用的时间因子约定下，解释为什么 $\tilde{\omega}=\omega_0-\ii\gamma$ 表示衰减。

[进阶] 试着用自己的话区分“Bloch 模”“被动共振模”“激射模”。

[综合] 给出一个例子，说明为什么 $g_\mathrm{th}$ 很低时， $I_\mathrm{th}$ 仍可能很高。 enumerate

延伸阅读

itemize [Sakoda, 2005] 中关于晶格、倒格矢与对称性记号的章节。

建议将本书的符号表与本章一起对照阅读，随时检查各符号所属的模型层级。 itemize
