光子能带基础、Gamma 点物理与模选择

读前准备

建议已掌握第 3 章、第 4 章中关于开放 Maxwell 问题、Bloch 定理、布里渊区和 slab 近似的内容。

在同一张能带图上， $\Gamma$ 点简并、近乎平坦的色散和光锥常同时出现，却回答三类不同的问题：模式如何按对称性分类、频率如何随 Bloch 波矢变化、以及开放结构是否允许向外辐射。本章从这个读图难点出发，把电子能带与光子能带分开，再用正方晶格圆孔单胞说明高对称路径、归一化频率、带边和简并。这里得到的是被动候选模目录；阈值电流、热稳定性和真实激射模仍需后续开放边界、增益和器件模型决定。

为什么在 Bloch 之后必须讲能带

Bloch 定理告诉我们，若介质在平面内满足周期性，那么模式可按波矢 $\kvec$ 分类。到这里为止，我们已经知道怎样给无限周期结构中的候选模“命名”。但命名还不够。接下来必须知道，在每一个 $\kvec$ 处，到底允许哪些本征频率出现；随着 $\kvec$ 变化，这些频率怎样连续演化；在哪些高对称点会出现简并、分裂和平带。把这些问题合在一起，得到的就是光子能带结构。

因此，能带图是参数化本征值问题的可视化。参数是 Bloch 波矢，输出是本征频率。难点不在于这个定义本身，而在于它在 PCSEL 里意味着什么。很多初学者一看到能带图，就会下意识地问“哪条带最适合器件工作”“哪条带最低阈值”。这个问题跨越了模型层级。能带图首先回答的是哪些模式可作为候选，而不是哪一支最终激射。

先把两个“能带”分开：材料电子能带与光子晶体能带

“能带”这个词在 PCSEL 教材里会反复出现，但它至少指向两类不同对象。第一类是半导体材料的电子能带：电子和空穴在原子周期势、异质结台阶、量子阱与应变作用下形成的可占据能级结构。它决定带隙、载流子束缚、跃迁能量、TE/TM 增益和温度漂移。第二类是光子晶体的光子能带：电磁场在介电常数周期调制中形成的允许模式频率结构。它决定 Bloch 模、带边、群速度、带隙、辐射通道和 PCSEL 的候选腔模。

两者的联系是真实的：它们都来自周期算符，都可用 Bloch 定理把无限周期问题分解成由波矢标记的本征问题；带隙也都可从 Bragg 散射、简并解除和本征值分裂的角度理解。因此，固体物理中的电子能带直觉对理解光子晶体很有帮助。

但两者的差异同样关键。材料电子能带的本征值是能量 $E_n(\kvec)$ ，本征态会被电子按费米统计占据；光子晶体能带的本征值是频率 $\omega_n(\kvec)$ ，描述的是电磁模式是否允许存在、如何传播、如何辐射，并不表示某些“光子态已经被填满”。更直白地说：电子能带回答“载流子能待在哪里、如何跃迁”，光子能带回答“电磁场能以什么模式存在、如何反馈和出光”。

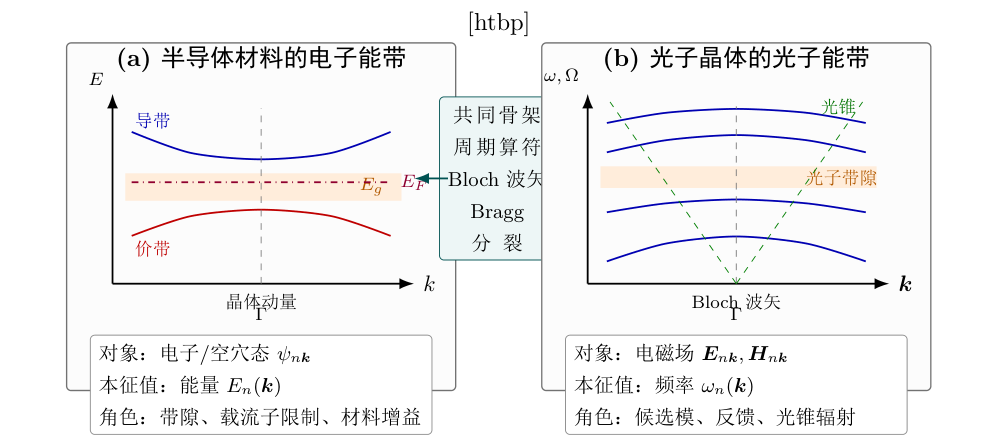

材料电子能带与光子晶体光子能带的联系和区别。二者共同依赖周期性与 Bloch 定理，但本征对象、纵轴物理量、占据意义和器件作用不同。对 PCSEL 而言，材料电子能带主要通过量子阱增益峰、载流子限制和偏振增益进入问题；光子晶体能带则通过 Γ 点候选模、带边平坦度、光锥和辐射通道进入问题。真实激射只有在这两条链与损耗、注入、热反馈同时匹配时才出现。 — 材料电子能带与光子晶体光子能带的联系和区别。二者共同依赖周期性与 Bloch 定理，但本征对象、纵轴物理量、占据意义和器件作用不同。对 PCSEL 而言，材料电子能带主要通过量子阱增益峰、载流子限制和偏振增益进入问题；光子晶体能带则通过 $\Gamma$ 点候选模、带边平坦度、光锥和辐射通道进入问题。真实激射只有在这两条链与损耗、注入、热反馈同时匹配时才出现。图 5.1 · 原始 LaTeX/TikZ 图源独立渲染

表 5.1 本书中两类“能带”的最小辨析表。
对比项	半导体材料电子能带	光子晶体光子能带
控制方程	周期势场中的 Schr\"odinger / $k\cdot p$ / 有效质量方程	周期介电结构中的 Maxwell 本征方程
本征对象	电子、空穴波函数或包络函数	电磁场分布 $\E_{n\kvec},\Hf_{n\kvec}$
纵轴物理量	能量 $E$ ，常以 eV 表示	频率 $\omega$ 或归一化频率 $\Omega=a/\lambda$
占据意义	有费米能级、载流子分布、Pauli 排斥和准费米能级分离	无费米面和“填满”的概念；重点是模式存在、传播、驻留与辐射
PCSEL 中的角色	决定量子阱增益峰、带阶、载流子泄漏、TE/TM 增益和温度敏感性	决定候选 Bloch 模、 $\Gamma$ 点带边、群速度、光锥耦合和面内反馈
典型误读	把光子晶体带隙误当成半导体材料带隙	把一条漂亮的光子能带直接当成最终激射模

在本书中，若讨论“量子阱能带”“导带/价带台阶”“准费米能级分离”，默认指材料电子能带，详见第 17 章、第 18 章、第 19 章。若讨论“ $\Gamma$ 点带边”“光子带隙”“光锥”“PWEM 能带图”，默认指光子晶体能带。PCSEL 的难点恰恰在于二者不能割裂：光子能带给出一个候选光学频率，材料电子能带必须在同一频率附近提供足够净增益，最后还要通过有限尺寸、注入和热反馈检验。

什么是光子晶体能带

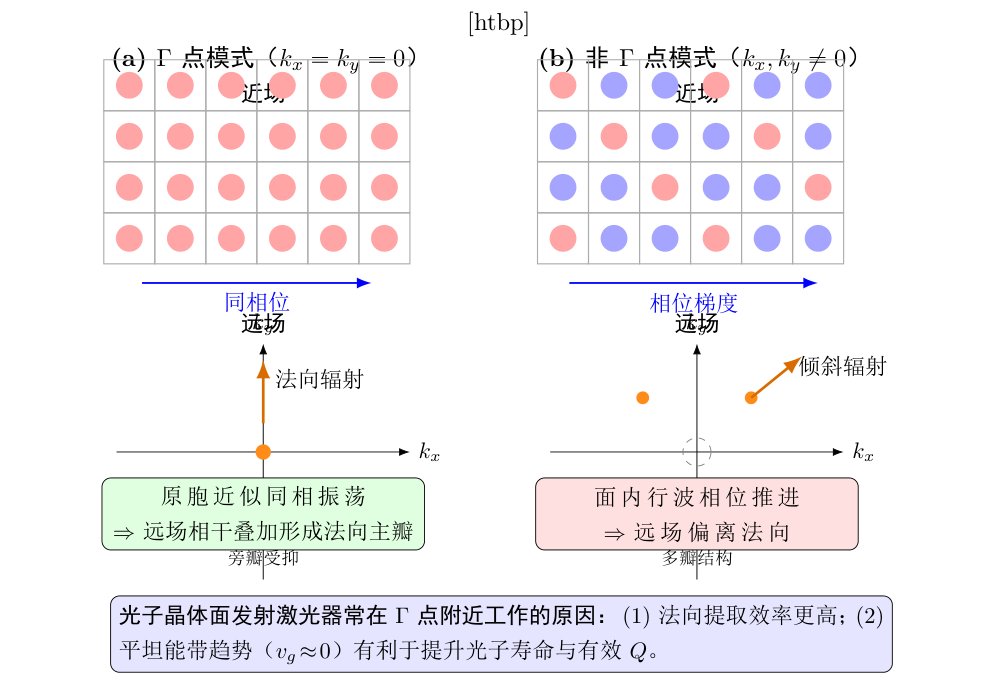

当我们谈论 Gamma 点时，究竟在谈论什么？

$\Gamma$ 首先是倒空间里的位置标签：简约 Bloch 波矢 $\kvec_\parallel=(0,0)$ 。在

\E(\rvec_\parallel,z)=\ee^{\ii\kvec_\parallel\cdot\rvec_\parallel} \bm u_{\kvec}(\rvec_\parallel,z),\qquad \E(\rvec_\parallel+\bm R,z)=\ee^{\ii\kvec_\parallel\cdot\bm R}\E(\rvec_\parallel,z)

中， $\Gamma$ 表示相邻晶胞对应位置的场没有额外相位差，不是说一个晶胞内部处处同相，更不是说电磁场不再振荡。晶胞内的周期函数仍可有正负相位、节点和复杂的矢量方向。

例如正方晶格中的 $\cos(2\pi x/a)$ ，跨一个周期后完全重复，却在半个周期内变号。它由波矢 $\pm(2\pi/a,0)$ 的两支波组成；这两个非零物理波矢在减去倒格矢后，都折叠到 $\Gamma$ 。因此 Bloch 波矢为零，不等于所有 Fourier 分量的波矢都为零。常说的 PCSEL 二阶 $\Gamma$ （ $\Gamma^{(2)}$ ）指同一个区中心附近、由第一圈非零倒格矢对应的导波耦合形成的频率家族，不是布里渊区里另一个点，也不是“第二条能带”。

实际讨论时要补齐三个限定：哪个晶格的 $\Gamma$ ，哪条频率分支，以及采用二维封闭模型还是三维开放 slab。 $\Gamma$ 只允许零级辐射满足法向动量匹配；能否真的出光还要看耦合矩阵元。它也不自动保证群速度为零：对光滑、非简并且互易的分支，区中心的频率一阶导数为零；简并交叉或锥形色散须逐支分析。

设周期 Maxwell 本征问题写成

\hat{\mathcal M}(\kvec)\,\Psi_{n\kvec} = \omega_n(\kvec)\,\Psi_{n\kvec},

其中 $\hat{\mathcal M}(\kvec)$ 表示在给定 Bloch 波矢 $\kvec$ 下的本征算符， $\Psi_{n\kvec}$ 代表第 $n$ 条本征模， $\omega_n(\kvec)$ 是对应本征频率。对于每一个固定的 $\kvec$ ，通常存在一串离散本征值；把这些本征值在倒空间中连续追踪，就得到一组函数 $\omega_n(\kvec)$ 。每一个这样的函数分支就称为一条光子能带（photonic band）。

与上一节的辨析对应，这里的“带”是 Maxwell 模式目录，而非载流子占据带。它受介电常数的空间周期、极化、矢量性和开放辐射边界共同控制。特别是对 PCSEL 的 slab 结构而言，光锥和垂直辐射通道会让某些带与自由空间耦合，材料电子能带图中没有这一开放辐射对应物。

光子晶体能带常采用归一化频率表示，而不是用绝对能量。最常见的写法是

\Omega = \frac{\omega a}{2\pi c} = \frac{a}{\lambda},

其中 $a$ 是晶格常数， $\lambda$ 是真空波长。式 (5.2) 的根源是 Maxwell 方程的几何相似性：若将结构所有尺寸按比例缩放 $\rvec\to s\rvec$ ，而材料分布不变，则频率必须按 $\omega\to\omega/s$ 缩放，从而无量纲量 $\omega a/c$ 保持不变。这意味着同一张 $\Omega$ - $\kvec$ 能带图可直接用于任意尺度的几何相似结构，只需把 $\Omega$ 换算回实际 $a/\lambda$ 即可。

使用该定义时，应能在归一化频率与实际几何尺度之间互相换算。比如若某一候选模对应

\Omega = 0.29,

而目标真空波长是 966 nm，则需要的晶格常数约为

a = \Omega \lambda \approx 0.29\times \SI{966}{nm}\approx \SI{280}{nm}.

反过来，若先给定 $a=\SI{280}{nm}$ ，则这条归一化频率对应的目标波长就是

\lambda = \frac{a}{\Omega}\approx \frac{\SI{280}{nm}}{0.29}\approx \SI{966}{nm}.

因此能带图虽然看上去无量纲，却能直接服务于器件几何尺寸的前期反推。

一个一维玩具模型：带隙为什么会打开

为说明周期耦合如何打开带隙，可先看一维 nearly-free-photon 模型。设介电函数只含一个主导傅里叶分量

\varepsilon(x)=\bar{\varepsilon}+\Delta\varepsilon_G \ee^{\ii Gx}+\Delta\varepsilon_{-G}\ee^{-\ii Gx},

并考虑接近布里渊区边界 $k\approx G/2$ 的两支平面波

\ee^{\ii kx},\qquad \ee^{\ii(k-G)x}.

在这一最小两波基底里，周期调制把原本简并的两支平面波耦合成一个 $2\times 2$ 本征问题：

\begin{bmatrix} \bar{\omega}(k) & \kappa \\ \kappa^\ast & \bar{\omega}(k-G) \end{bmatrix} \begin{bmatrix} a_1\\ a_2 \end{bmatrix} = \omega \begin{bmatrix} a_1\\ a_2 \end{bmatrix}.

这里的 $\kappa$ 是周期介电调制在这两支反向波之间产生的矩阵元，而非凭空命名的常数；在这个最小玩具模型里，它正比于主导 Fourier 分量 $\Delta\varepsilon_G$ 与两支基波的重叠。

在精确 Bragg 条件 $k=G/2$ 处，两条未耦合频率相等，记为 $\bar{\omega}_B$ 。此时耦合系数可以用介电函数的主导 Fourier 分量显式估计：对 $\varepsilon(x)=\bar\varepsilon+2\Delta\varepsilon\cos(Gx)$ ，两波基底 $\{e^{\ii kx},e^{\ii(k-G)x}\}$ 之间的矩阵元为

|\kappa| \simeq \frac{\omega_B|\Delta\varepsilon|}{2\bar\varepsilon}.

因此带隙宽度

\Delta\omega_{\mathrm{gap}} = 2|\kappa| \simeq \frac{\omega_B|\Delta\varepsilon|}{\bar\varepsilon},

这里 $\Delta\varepsilon$ 是单个复指数的 Fourier 系数，实际余弦调制的振幅为 $2\Delta\varepsilon$ ； $\kappa$ 的单位与 $\omega$ 相同，不能漏掉 $\omega_B$ 。若写 $n(x)=\bar n+\delta n\cos(Gx)$ ，弱调制下 $\Delta\varepsilon\simeq\bar n\delta n$ ，于是 $\Delta\omega_{\rm gap}/\omega_B\simeq|\delta n|/\bar n$ 。这是一阶弱调制估算，不宜直接外推到高对比二维结构。

此时本征值来自特征行列式

\det \begin{bmatrix} \bar{\omega}_B-\omega & \kappa \\ \kappa^\ast & \bar{\omega}_B-\omega \end{bmatrix} = (\bar{\omega}_B-\omega)^2-|\kappa|^2 =0.

于是本征值直接分裂为

\omega_{\pm}=\bar{\omega}_B \pm |\kappa|.

这就是带隙最朴素的来源：原先在区边界相遇的两支反向波，不再直接穿过，而是因周期耦合而分裂成上下两支。更进一步，耦合强度 $|\kappa|$ 与介电函数的主导傅里叶分量成正比，因此带隙宽度满足

\Delta\omega_{\mathrm{gap}} \propto |\Delta\varepsilon_G|.

后面二维 PCSEL 的带隙、Gamma 点分裂和耦合波矩阵会包含更多通道，但基本机制相同：原本简并或近简并的平面波分量，被周期结构的傅里叶分量耦合并分裂。

$\Gamma$ 点四带与 ABCD 模式分类

对 PCSEL 来说，最核心的能带特征出现在布里渊区中心 $\Gamma$ 点。本节解释 $\Gamma$ 点处四条带边模（A、B、C、D）的起源与物理含义 [Liang et al., 2012]。完整的 PWEM 矩阵本征问题推导、圆孔傅里叶系数的 Bessel 表达式以及二维等效模型的 slab 修正，统一放在第 13 章；本章只需要它们的两个输出： $\Gamma$ 点附近的候选带边频率，以及各支带边模由哪四个平面波分量构成。

对称性速成

对称性速成：如何用点群快速分类 PCSEL 模式

初次接触 $A_1$ 、 $B_1$ 、 $E$ 这些符号时，容易觉得抽象。其实它们的物理含义非常直观，而且可以直接用来预测模式的辐射特性和简并度。下面用最直白的语言解释如何快速上手。

第一步：认清你的晶格属于哪个点群

对方波晶格圆孔或方孔，若晶胞完美正方形且无倾斜变形，则属于 $C_{4v}$ 点群（也叫 4mm 群）。这个群有 8 个对称操作：

恒等操作 $E$ （什么都不做）
绕中心旋转 $90^\circ$ ( $C_4$ )、 $180^\circ$ ( $C_2$ )、 $270^\circ$ ( $C_4^3$ )
对两条中线（ $x$ 轴与 $y$ 轴）所在镜面反射 ( $\sigma_v$ )
对两条对角线所在镜面反射 ( $\sigma_d$ )

关键是：如果一个模式在经过这些操作后保持某种一致的行为，就可以给它贴上对应的不可约表示（irrep）标签。

第二步：看懂特征标表的三行核心信息

$C_{4v}$ 的特征标表有三类重要的不可约表示：

tabularc|ccccc|c $C_{4v}$ & $E$ & $2C_4$ & $C_2$ & $2\sigma_v$ & $2\sigma_d$ & 典型基函数

$A_1$ & 1 & 1 & 1 & 1 & 1 & $z$ , $x^2+y^2$

$B_1$ & 1 & -1 & 1 & 1 & -1 & $x^2-y^2$

$E$ & 2 & 0 & -2 & 0 & 0 & $(x,y)$ , $(xz,yz)$

tabular

表中数字是表示矩阵的迹，即特征标（character）。只有一维不可约表示才能把它直接理解为该操作下的标量变号；对二维 $E$ 表示，单个操作作用在一对基函数上的是 $2\times2$ 矩阵，表中的数字只是这个矩阵的迹。例如：

$A_1$ ：所有操作都是 +1，即全对称；这不意味着一定存在圆形远场主瓣，在仅开放零级法向端口时它反而与 $E$ 端口不匹配。
$B_1$ ：对 $90^\circ$ 旋转变号，对 $180^\circ$ 不变。 $x^2-y^2$ 是一个代表性标量基函数，但真实近场形状不由表示名称唯一决定。
$E$ ：这是二维表示，对应一对由 $C_{4v}$ 对称性强制简并的基函数。它们在数学上类似于 $(p_x,p_y)$ 轨道，并与法向传播平面波的两个横向偏振按同一个表示变换。

第三步：用对称性预测辐射特性

一旦你知道某个模式属于哪个 irrep，就能立即回答几个关键问题：

是否简并？一维表示（如 $A_1$ 、 $B_1$ ）不受对称性强制简并，但仍可能与另一支模式发生偶然简并；二维 $E$ 表示在保持 $C_{4v}$ 时对应对称性强制的双重态。
能否法向辐射？在理想 $C_{4v}$ 结构的 exact $\Gamma$ 点、且法向只有零级平面波端口开放时，两个横向偏振共同按 $E$ 表示变换。因此 $E$ 模允许直接耦合到法向端口； $A_1$ 、 $B_1$ 等一维表示与该端口正交，属于对称保护的暗模/BIC 候选。离开 $\Gamma$ 点、破坏面内对称性或打开新的衍射端口后，这个结论需要重新判断。
偏振特性如何？ $A_1$ 和 $B_1$ 都是一维不可约表示（非简并）；其中 $A_1$ 是全对称表示， $B_1$ 具有 $x^2-y^2$ 型各向异性。 $E$ 模的两个简并分量可以组合成任意方向的线偏振，满足相位条件时也可形成圆偏振。

第四步：理解对称性破缺的后果

实际器件往往不会完美保持 $C_{4v}$ 对称性。常见的对称性降低场景包括：

轴对齐椭圆孔：从 $C_{4v}$ 降到 $C_{2v}$ ， $E$ 双重态可分裂为 $B_1,B_2$ （标准 $xz,yz$ 镜面约定）；这提供偏振选择手段，但不能单独保证单模。
矩形晶格：同样破坏四重旋转对称性，解除 $E$ 模简并。
倾斜入射或非零 $k_{\parallel}$ ：离开 $\Gamma$ 点后，对称性进一步降低，原本禁戒的辐射通道可能被打开。

记住一条黄金法则：对称性越高，简并越强，选择定则越严；对称性越低，简并解除，原来禁戒的过程可能被允许。

实战技巧

在实际读论文或分析仿真结果时，可以用以下方法快速识别模式的 irrep：

看近场：花瓣数和奇偶性只能提供初步猜测，不能替代群投影；应检查场在 $C_4$ 、 $\sigma_v$ 与 $\sigma_d$ 下的变换。
看辐射端口：判断该模与具体上/下半空间、偏振和衍射级次的端口场重叠，而不是只凭远场形状贴 irrep 标签。
看色散： $\Gamma$ 点的两支重合可能来自 $E$ 双重态，也可能是偶然简并；应再用对称操作或投影算符确认。
做微扰：故意加一点椭圆度，如果某支模立刻分裂成两支，原来的那个就是 $E$ 模。

最后需要说明：对称性是分类工具，不是器件约束的全部。实际器件总会包含对称性破缺因素；掌握理想分类，有助于判断偏离的来源以及如何利用这种偏离。

$\Gamma$ 点四带的起源与 ABCD 分类

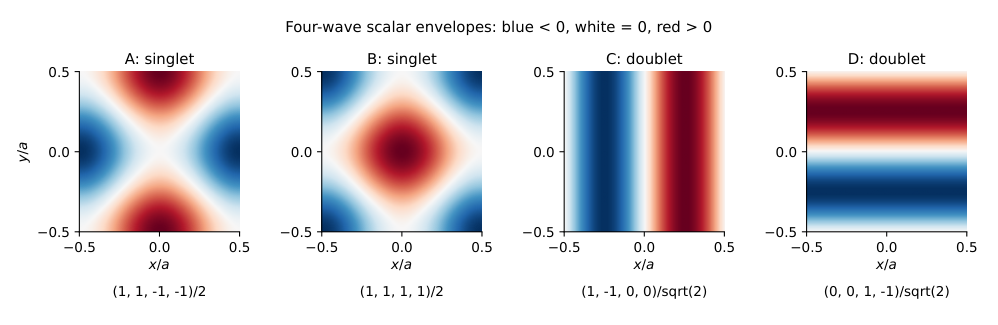

ABCD 四波组合的教学示意。每格横纵坐标为一个周期，红、蓝表示标量包络的正、负值，白色为节点；格下给出按 (+x,-x,+y,-y) 排列的归一化系数。A/B 同时包含两个方向的波对；C/D 张成同一双重态子空间。此图用四波解析叠加计算，展示相位组合，不是三维电场仿真，也不把颜色当作光强。字母沿用本节教学约定，不表示跨参数不变的频率排序。 — ABCD 四波组合的教学示意。每格横纵坐标为一个周期，红、蓝表示标量包络的正、负值，白色为节点；格下给出按 $(+x,-x,+y,-y)$ 排列的归一化系数。A/B 同时包含两个方向的波对；C/D 张成同一双重态子空间。此图用四波解析叠加计算，展示相位组合，不是三维电场仿真，也不把颜色当作光强。字母沿用本节教学约定，不表示跨参数不变的频率排序。图 5.2 · 原始 LaTeX/TikZ 图源独立渲染

看图 5.2 时，先比较 A/B 在 $x$ 、 $y$ 方向上的相对相位，再看 C/D 如何通过旋转互换。不同本征模是整组行波的线性组合，并非四个传播方向各自就是一个模。C/D 的任何正交线性组合也可作为简并子空间的基底。这里画的是标量振幅；给完整电磁模标 $A_1/B_1$ 等表示时，必须连同矢量分量的旋转和镜面变号一起变换，不能只把红蓝色块当成群论标签。

在正方晶格二阶 Bragg 条件附近，四个主导波分量 $(\pm\betaslab,0)$ 和 $(0,\pm\betaslab)$ 相干耦合，形成四个候选本征态。理想对称结构常将它们组织为两个单重态和一个双重态。文献用 A/B/C/D 区分分支，但字母与频率次序、孔形和所选场基底有关，不存在跨结构不变的“标准排序”。

表 5.2 本节四波示意的相位组合与命名边界。以下为标量包络的分类；完整电磁场必须包含矢量或轴矢量的变换。字母不是固定频率排序。
图中标号	代表性包络	对称性含义
A	$\cos(2\pi x/a)-\cos(2\pi y/a)$	两个方向反相的单重态
B	$\cos(2\pi x/a)+\cos(2\pi y/a)$	两个方向同相的单重态
C/D	$\sin(2\pi x/a)$ 、 $\sin(2\pi y/a)$	旋转相关的双重态基底

若只把这些函数当成普通标量，A、B 的表示分别是 $B_1,A_1$ ；若它们表示二维 TE 问题的轴矢量分量 $H_z$ ，镜面反射还要额外变号，完整模式则分别为 $B_2,A_2$ 。双重态仍属于 $E$ 。因此，不能从一张未注明场分量的红蓝图直接把真实器件 A/B 模贴成 $B_1/A_1$ ；第 10 章的振幅基底约定与真实场的对称变换也必须对应起来。

在保持 $C_{4v}$ 、exact $\Gamma$ 且仅有零级法向端口开放时，法向电场端口属于 $E$ 。上述一维表示与它不匹配，因此是对称保护暗模候选； $E$ 双重态则允许法向辐射，但“允许”不等于辐射一定强。这个选择定则比 A/B/C/D 字母可靠。进入有限尺寸器件后，还需比较边缘损耗、垂直辐射、材料增益与模式重叠，不能用字母或冷腔频率次序直接判定激射阈值。图 5.3 对比了 $\Gamma$ 点与非 $\Gamma$ 点 Bloch 相位的差别。 $\Gamma$ 点的晶胞间相位匹配使法向相干叠加成为可能，但并不保证某个模式一定明亮；真正的法向辐射还要求其与开放端口具有非零对称性重叠。对 $A_1/B_1$ 等暗模，这个矩阵元可在理想结构中严格为零。

相邻晶胞对应位置的 Bloch 相位。每个方格是一个晶胞，箭头是复振幅的相位指针，不是光线传播方向。上排 Γ 点的指针相同；下排取 k_xa=π/2，依次相差 90^i̧rc。图中不画晶胞内部场，也不由相位图直接推断远场瓣数；非 Γ 点的单个 Bloch 波不必产生四个辐射瓣。 — 相邻晶胞对应位置的 Bloch 相位。每个方格是一个晶胞，箭头是复振幅的相位指针，不是光线传播方向。上排 $\Gamma$ 点的指针相同；下排取 $k_xa=\pi/2$ ，依次相差 $90^\circ$ 。图中不画晶胞内部场，也不由相位图直接推断远场瓣数；非 $\Gamma$ 点的单个 Bloch 波不必产生四个辐射瓣。图 5.3 · 原始 LaTeX/TikZ 图源独立渲染

能带计算的收敛性测试：一个可复现的最小例子

初次使用 PWEM 时，常见误区是默认“图能画出来就可信”。这在 PCSEL 设计里风险很高。更稳妥的做法是先固定几何参数，只扫描平面波截断阶数 $N$ ，观察关键观测量是否进入平台区。这里给出一个和本书脚本一致的最小例子：正方晶格圆孔， $r/a=0.30$ ， $\varepsilon_b=3.4^2$ ，比较 $X$ 点第 2/3 带间隔

\Delta\Omega_{23}(X)=\Omega_3(X)-\Omega_2(X)

随 $N_{\mathrm{PW}}=(2N+1)^2$ 的变化。

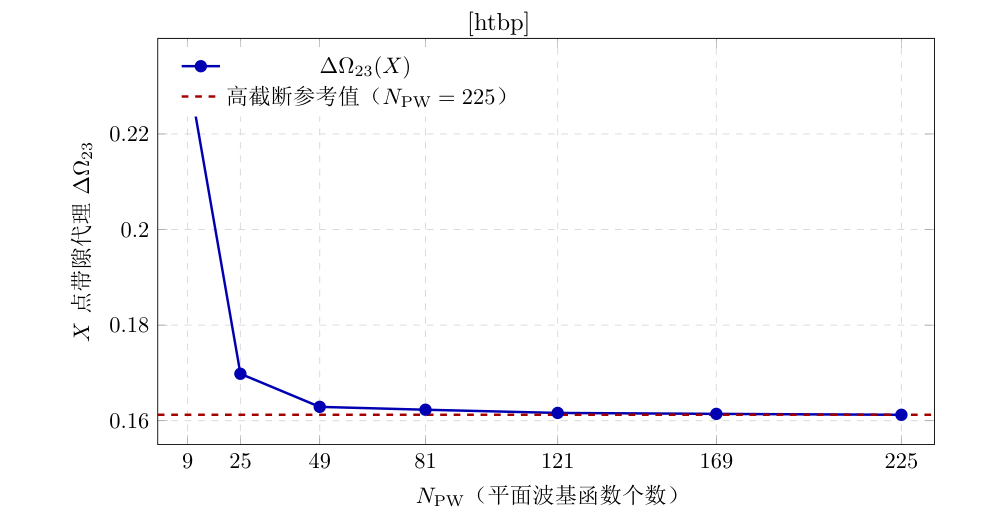

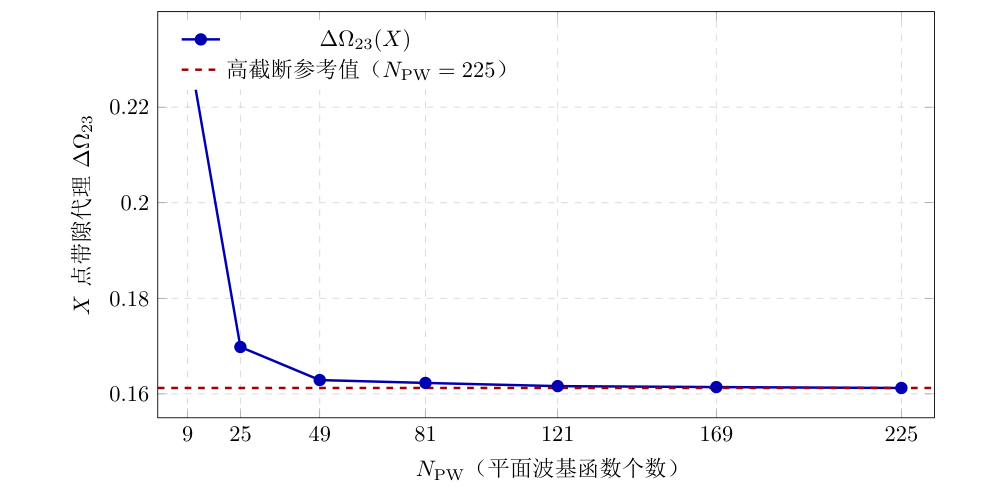

PWEM 截断收敛示例（本书附带脚本计算）。横轴为截断后平面波个数 N_PW=(2N+1)^2，纵轴为正方晶格圆孔教学模型在 X 点的带隙代理 Δ_23（第 3 带与第 2 带频率差）。当 N_PW 从 25 提升到 121 后，曲线已进入平台区，说明“先做收敛检查再读带隙趋势”是必要步骤。 — PWEM 截断收敛示例（本书附带脚本计算）。横轴为截断后平面波个数 $N_{\mathrm{PW}}=(2N+1)^2$ ，纵轴为正方晶格圆孔教学模型在 $X$ 点的带隙代理 $\Delta\Omega_{23}$ （第 3 带与第 2 带频率差）。当 $N_{\mathrm{PW}}$ 从 25 提升到 121 后，曲线已进入平台区，说明“先做收敛检查再读带隙趋势”是必要步骤。图 5.4 · 原始 LaTeX/TikZ 图源独立渲染

图 5.4 的数据来自本书附带脚本（code/pwem_square_hole/run_pwem_square_hole.py）的逐级截断扫描。结果很直观：当 $N_{\mathrm{PW}}=9$ 时误差仍很大；提高到 $N_{\mathrm{PW}}=49$ 后误差已降到约 $1\%$ ；到 $N_{\mathrm{PW}}=121$ 时已进入 $0.3\%$ 量级。这一趋势与经典 PWEM 文献中“先做截断收敛再给结论”的基本规范一致[Johnson & Joannopoulos, 2001]。

CommonPitfallBox把“候选带排序”建立在未收敛基底上如果在低截断下就直接比较“哪一条带更平、哪一条带更适合做目标模”，最常见后果是：随着 $N_{\mathrm{PW}}$ 提高，带间距和排序发生可见漂移，前面的设计判断被整体推翻。对 PCSEL 来说，这类错误会沿后续 CWT/RCWA/FDTD 链条被放大，代价远高于多做几轮收敛扫描。 CommonPitfallBox

为什么对称圆孔常给出中心发暗的远场

即使某一模式确实位于二阶 $\Gamma$ 点附近，也并不意味着它的远场中心一定最亮。对理想方格晶格、圆形孔和完美对称晶胞而言，某些 $\Gamma$ 点带边模式在法向中心会出现严格或近似的相消干涉，因此在有限尺寸器件里常表现为环形或中心发暗的远场图案。

这并非说该模式“没有垂直辐射”，而是说：在 exact $\Gamma$ 的 $k_{\parallel}=0$ 位置，辐射振幅可能被对称性和相位关系压成零；有限器件中由于阵列尺寸有限，角谱不可避免地扩展到 $\Gamma$ 点附近的非零 $k_{\parallel}$ 区域，于是这些邻近动量分量仍能辐射，最终形成中心发暗但外围有能量的远场图案。

这条结论在本章提前说清楚有两个好处。第一，它让读者尽早建立“存在带边谐振不等于法向中心一定亮”的边界感。第二，它把后续通过椭圆孔、双晶格、多孔单胞或 quasi-BIC 扰动把环形远场改成单主瓣远场这件事，重新还原成“同一带边家族的辐射相位关系被重新组织”，而不是凭空出现的新主题。

以方格晶格圆孔（填充比 $f=12\%$ ， $n_b=3.5$ ）为例，[本书算例]中修正等效介电常数后的二维 PWEM 带隙位置与三维 FDTD 差异约为 $1$ -- $3\%$ ；A/B/C/D 四模的相对频率排序在该算例下保持一致。该数值不应外推为普适误差上限。辐射常数（radiation constant） $r$ 的绝对值需要完整的三维 CWT（见第 10 章、第 11 章）才能精确给出，二维 PWEM 本身不直接提供此信息。

PWEM 矩阵本征方程（第 13 章的式 (13.12)）是厄米本征问题，本征值为实数，这对应无损、封闭、无限周期情形。真实 PCSEL slab 的开放辐射使本征频率变为复数；在本书 $\ee^{-\ii\omega t}$ 约定下，若 $\alpha_{\mathrm{rad}}$ 表示空间功率损耗系数，则 $\alpha_{\mathrm{rad}}=-2\,\mathrm{Im}(\tilde{\omega})/v_{\mathrm{en}}$ 。这里必须使用与储能/功率归一化匹配的能量速度 $v_{\mathrm{en}}$ ，不能使用 exact $\Gamma$ 点为零的 Bloch 群速度。该量只能通过包含辐射通道的开放系统模型（3D CWT、RCWA 或 FDTD）给出。PWEM 的贡献是给出频率排序与场型分类，不是给出损耗排序。

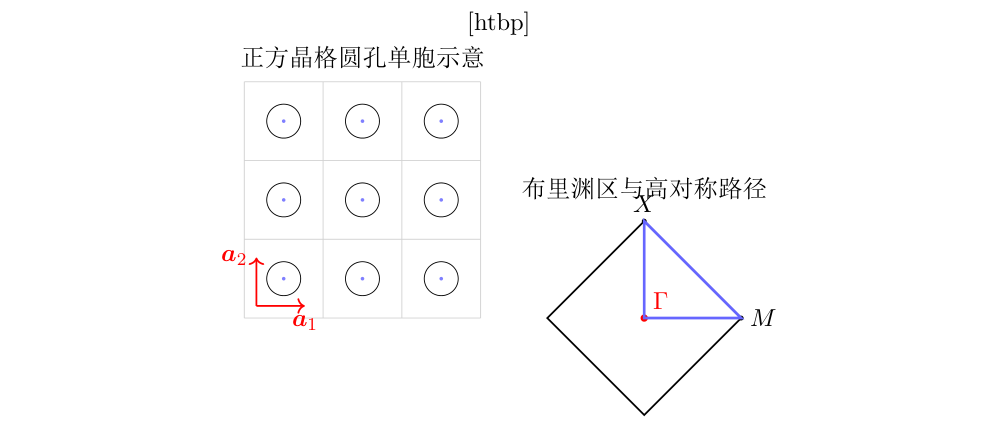

一个最小例子：正方晶格圆孔二维光子晶体

为了让概念尽快落地，先考虑一个教学上最常用的理想二维模型：背景介质折射率为 $n_b$ ，其中刻蚀出半径为 $r$ 的空气圆孔，圆孔按正方晶格排列，晶格常数为 $a$ 。这是一个比真实 PCSEL slab 更理想化的模型，但它的教学价值很高，因为它已经包含了周期性、倒格空间、高对称点和带图读取的大多数关键元素。

对正方晶格，实空间基矢可取为

\bm a_1 = a\,\hat{\bm x}, \qquad \bm a_2 = a\,\hat{\bm y},

对应的倒格矢基底为

\bm b_1 = \frac{2\pi}{a}\,\hat{\bm x}, \qquad \bm b_2 = \frac{2\pi}{a}\,\hat{\bm y}.

在这种约定下，第一布里渊区中的三个高对称点通常记为

\Gamma=(0,0), \qquad X=\left(\frac{\pi}{a},0\right), \qquad M=\left(\frac{\pi}{a},\frac{\pi}{a}\right).

若只想快速建立直觉，最常画的高对称路径就是

\Gamma\rightarrow X\rightarrow M\rightarrow \Gamma.

这条路径并非说系统只在这些方向上有物理，而是因为它能以最紧凑的方式展示主要对称性变化和带的代表性重组过程。

正方晶格第一布里渊区。坐标单位为 2π/a，故区边界在 1/2，不是 1。外框是完整第一布里渊区，浅色三角形只是不可约区域；蓝线按 Γ--X--M--Γ 行走。X 是边中点，M 是角点；不要把三角形当作完整布里渊区。 — 正方晶格第一布里渊区。坐标单位为 $2\pi/a$ ，故区边界在 $\pm 1/2$ ，不是 $\pm1$ 。外框是完整第一布里渊区，浅色三角形只是不可约区域；蓝线按 $\Gamma$ -- $X$ -- $M$ -- $\Gamma$ 行走。 $X$ 是边中点， $M$ 是角点；不要把三角形当作完整布里渊区。图 5.5 · 原始 LaTeX/TikZ 图源独立渲染

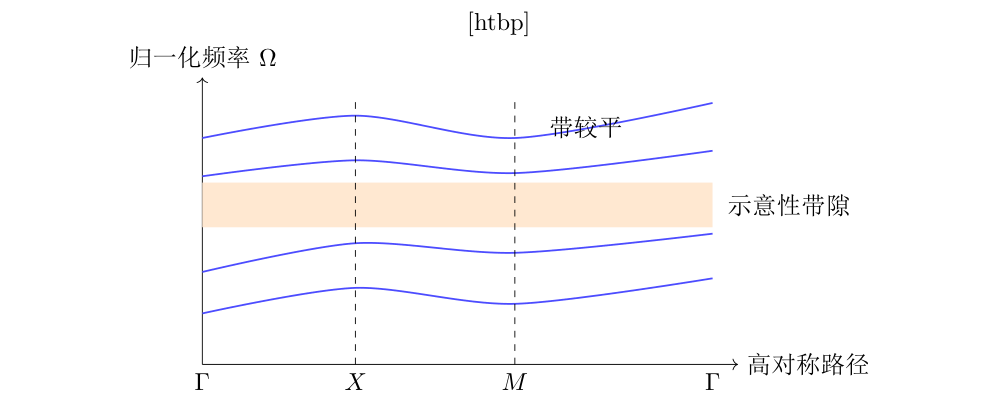

怎么看一张能带图

阅读能带图时，不应只记录曲线数量，而应判断每个图形特征对应的物理信息。下面列出五个基本问题。

第一问：横轴和纵轴到底是什么

横轴通常是沿高对称路径的倒空间路径坐标，而非“实空间距离”；纵轴通常是像式 (5.2) 那样的归一化频率，而非绝对频率。因此，同一张图可以同时服务于“几何缩放设计”和“模式对称性阅读”。如果这一步没弄清，就很容易把不同尺寸器件的结果错拿来直接比较。

第二问：是否存在完整带隙

若在某一个频率区间内，沿整条高对称路径都没有本征带穿过，那么这个区间可能对应某一极化下的带隙。注意这里的关键词是“沿整条相关路径都没有本征值”。只在某一段路径上没看到曲线，并不等价于全局带隙；它可能只是局域频带稀疏或路径选择导致的视觉空白。

第三问：哪些点出现简并或近简并

高对称点附近的简并尤其重要，因为它们往往意味着模式可被微扰重新组织。对 PCSEL 来说，简并本身不是目标，如何利用对称性破缺让目标模和竞争模在损耗、偏振或远场上分开，才是关键。也正因此，进行器件设计时，读带图不应只记频率，还应记“哪几条带在 $\Gamma$ 点附近缠在一起”。

第四问：哪些带在目标频率附近变平

对无损、无材料色散且可微的能带，曲线斜率给出群速度在所画路径切向的投影。路径拐角应分别取左右导数，不能把拼接后的横轴当作单一传播方向。更正式地，

v_g = \frac{\partial \omega}{\partial k}, \qquad \text{更一般地}\qquad \bm v_g = \nabla_{\kvec}\omega(\kvec).

这描述窄带波包包络在面内的传播，不是说每个组成波的相位停止推进，更不是说光子的运动速度变成零。在周期无损介质中，群速度可与晶胞平均能流除以晶胞储能得到的能量速度对应；驻波的正反向能流可以抵消，局部电磁场仍在振荡。Bloch 波矢可加减倒格矢，因此不能把 $\omega/|\kvec|$ 在 $\Gamma$ 点的发散解释成无限相速度。态密度取决于整个等频线和维数，二维抛物带边也不必发散。对开放、有损或强色散模式，还需使用相应的储能与能流定义。

第五问：这张图是否已经告诉了我辐射信息

对理想二维无限周期问题，能带图主要告诉你 Bloch 模存在性和色散。若要判断该模在真实 slab PCSEL 中是否容易向法向辐射，还要进一步考虑光锥、纵向模、上下非对称层栈和开放边界。也就是说，能带图本身还不等于辐射图、远场图或阈值图。

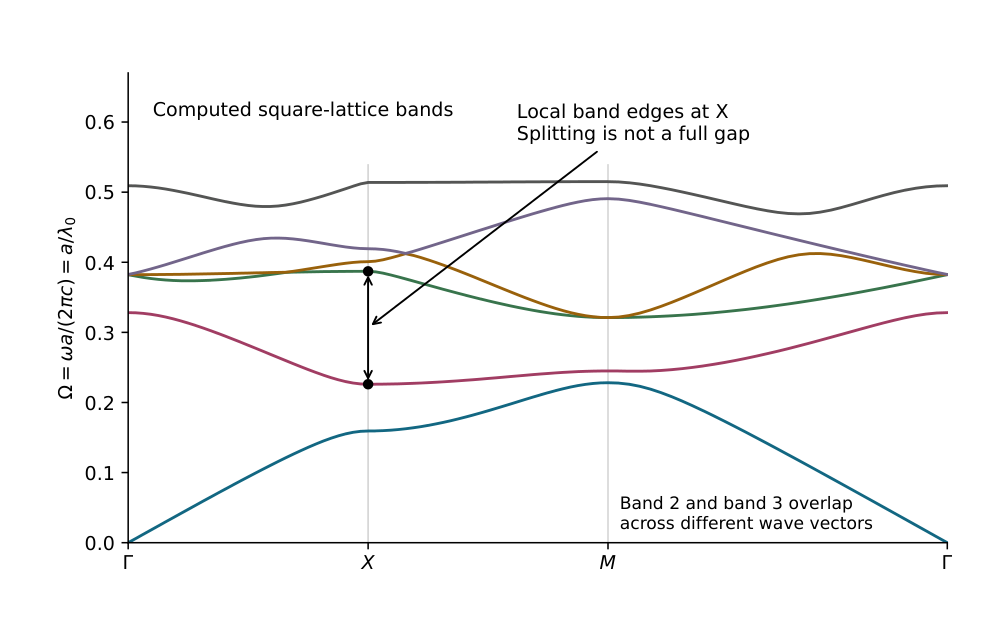

实际 PWEM 计算的正方晶格圆孔能带。r/a=0.30，背景折射率 3.4，空气孔折射率 1；二维无损、无材料色散的 H_z 模型（电场在平面内），不是开放 slab。取 |m|,|n|9，共 361 个平面波。黑点标出 X 点第 2、3 带局部带边，双箭头是同一波矢处的分裂，不能称作完整带隙。横轴按倒空间路径长度绘制，所以 M--Γ 段更长。 — 实际 PWEM 计算的正方晶格圆孔能带。 $r/a=0.30$ ，背景折射率 3.4，空气孔折射率 1；二维无损、无材料色散的 $H_z$ 模型（电场在平面内），不是开放 slab。取 $|m|,|n|\le9$ ，共 361 个平面波。黑点标出 $X$ 点第 2、3 带局部带边，双箭头是同一波矢处的分裂，不能称作完整带隙。横轴按倒空间路径长度绘制，所以 $M$ -- $\Gamma$ 段更长。图 5.6 · 原始 LaTeX/TikZ 图源独立渲染

按数字读这张图

在 $X$ 点，第 2、3 带分别为 $\Omega=0.22606$ 、 $0.38711$ ，间隔为 0.16106。沿 $\Gamma$ -- $X$ -- $M$ 观察，这两个黑点附近分别处于相应分支的局部低点和高点；这是局部带边，不必是整条带的全局上下界。对第 2、3 带之间的完整带隙，必须检查

\Delta\Omega_{\rm global} =\min_{\kvec\in{\rm BZ}}\Omega_3(\kvec) -\max_{\kvec\in{\rm BZ}}\Omega_2(\kvec)>0.

程序在不可约三角区域取 441 个采样点，得到第 2 带最大值约 0.32820、第 3 带最小值约 0.32114，两带频率范围重叠，差值约 $-0.00706$ 。因此这组参数没有第 2、3 带之间的完整带隙；大幅的 $X$ 点分裂并不改变这个结论。负值已有反例足以排除带隙，正值则仍须加密网格寻找漏掉的极值。

脚本 code/teaching_visuals/run_visuals.py 输出逐点 CSV 和截断检查。把截断从 9 提到 11，在 $\Gamma,X,M$ 的前六带中最大绝对频率变化约为 0.00256；第 2、3 带范围仍重叠。这里展示的是可复核的教学精度，不宣称高精度收敛；尤其相近分支可能交换频率次序，不能仅按序号追踪模式身份。带边也不要求旁边一定存在完整带隙。

从能带图中我们究竟能得到什么

若把能带图的用途说得更系统一些，它至少提供五类高价值信息。

第一，候选模频率窗口。这决定目标工作波段附近是否存在值得继续分析的 $\Gamma$ 点模或带边模。

第二，高对称点简并结构。这决定后续微扰、对称性破缺和偏振工程可能怎样起作用。

第三，色散平坦程度与群速度趋势。这能帮助判断哪些模式可能具有较长驻留时间或较强局域化倾向。

第四，带隙与频带重排。这能帮助理解周期结构如何阻止或允许某些传播通道。

第五，给后续数值与半解析模型提供候选对象。第 10 章、第 13 章、第 14 章、第 15 章都需要先知道“应该盯住哪几条带”。

但同样重要的是知道它不能直接给什么。能带图不能直接给出：

有限孔阵边界下的真实腔模排序；
模与光锥耦合后的定量辐射损耗；
与量子阱重叠和内部吸收共同决定的净模增益；
电注入、热漂移和模式竞争下的阈值电流与工作窗口。

这条边界需要在本章明确。否则，后面关于 RCWA、FDTD/FEM、外延层、电学和热学的章节容易被误读为附加修正，而不是完成器件级结论所必需的部分。

可概括为：band diagram 给出候选资格，不给出器件级排序。 器件级排序还需要加入辐射、有限尺寸、增益、注入和热反馈。

图 5.7 用一张守门图总结这条边界。读能带图时应先把“可以直接读出的量”和“必须继续计算的量”分开放置；只要还没有进入右侧那些后续证据，就不能把候选模目录升级成器件级结论。

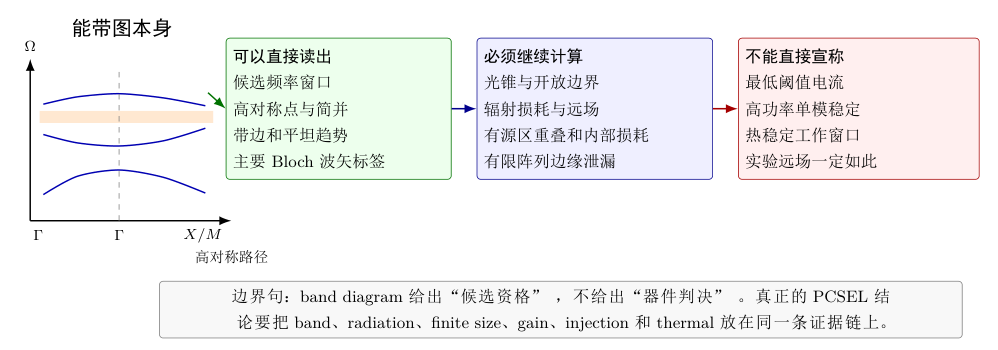

能带图的证据边界。能带图可以直接给出候选频率、高对称点、简并与平坦趋势；但辐射损耗、远场、有限尺寸、净模增益、注入和热反馈都需要后续模型补齐。图 5.7 · 原始 LaTeX/TikZ 图源独立渲染

带边模式、缺陷模式与 PCSEL 候选模的区别

在光子晶体激光器中，最常见的两类谐振思路是缺陷模式与带边模式。缺陷模式对应在原本周期完好的光子晶体中人为引入点缺陷或线缺陷，使某一频率位于禁带中的局域态被困在缺陷附近；它的关键词是“局域化”和“缺陷腔”。带边模式则不同，它并不依赖单独的几何缺陷，而是依赖色散关系在某个高对称点或布里渊区边界处出现极值，使群速度趋于零、态密度增大，并在有限尺寸结构中形成长寿命共振。它的关键词是“色散极值”和“二维分布反馈”，而非“缺陷”。

这一差别对 PCSEL 特别重要。PCSEL 追求的是大面积二维相干振荡与法向面发射，因此更自然的工作方式是让一大片周期结构在带边附近共同参与反馈，而非把光强行困在一个很小的点缺陷里。也正因此，带边模式在 PCSEL 中不只是一个能带术语，而是连接二维分布反馈、法向辐射和大面积单模输出的核心概念。

但这里必须把层级写清楚：

带边模式首先是一个被动色散概念，它说明模式位于色散极值附近；
PCSEL 候选模是在此基础上进一步要求该模式能够与法向辐射通道、纵向波导模和有源区耦合；
真实激射模还要再经过有限尺寸、净模增益、注入分布和热回写的筛选。

因此，带边模式是重要起点，但绝不是器件结论本身。

带边的慢包络传播与有限腔寿命：不能混为一谈

设有限器件面内尺度为 $L$ ，其包络在倒空间覆盖约 $\Delta k\sim\pi/L$ 。在光滑极值附近，

\omega(\kvec_0+\bm q)=\omega_0+\frac12\bm q^{\mathsf T}H\bm q+\cdots.

于是 $\|H\|(\Delta k)^2$ 给出相邻空间分量的色散频率变化尺度，可用于估计有限尺寸频移或模间隔，但不是耗散线宽，不能直接代入 $Q=\omega/\Delta\omega$ 。无损的封闭有限腔也有模间隔，却可以没有耗散线宽。

只有在边缘透射机制近似不变、窄带波包描述成立时，较小的面内能量速度才可能延缓边缘逃逸。粗略的行程估算 $\tau_{\rm edge}\sim L/v_{\rm en}$ 不能直接外推到 exact $\Gamma$ 的 $v_g=0$ ；在那里要解有限边界的驻波及通量。真正的寿命来自储能和损耗功率：

Q_{\rm total}=\frac{\omega U}{P_{\rm edge}+P_{\rm rad}+P_{\rm abs}}, \qquad \frac1{Q_{\rm total}}=\frac1{Q_{\rm edge}}+\frac1{Q_{\rm rad}}+\frac1{Q_{\rm abs}}.

例如教学取值 $Q_{\rm edge}=10^4$ 、 $Q_{\rm rad}=2000$ 、 $Q_{\rm abs}=5000$ ，总 $Q=1250$ ；即使边缘损耗完全消失，也只提高到约 1429。可见带边的低面内群速度不意味着辐射和吸收停止，更不能保证无限寿命或最低阈值。

光锥、引导共振与为什么不是所有带边都适合面发射

对理想二维光子晶体来说，能带图只是在回答“给定 Bloch 波矢下允许哪些本征频率”；但 PCSEL 的真实结构是有限厚度的光子晶体平板或多层半导体波导，因此带边模式还必须再经过一关：它是否能够耦合到垂直辐射连续谱。

设外部介质折射率为 $n_{\mathrm{out}}$ ，则某个 Fourier 分量 $(\kvec_{\parallel}+\bm G)$ 若满足

|\kvec_{\parallel}+\bm G| \le k_0 n_{\mathrm{out}},

便存在沿法向传播的自由空间解。所有满足这类条件的动量点构成光锥。于是，对 slab-PCSEL 而言：

位于光锥之下的模式更接近导模，垂直泄露弱；
位于光锥之上、但因周期折叠而进入简约布里渊区的模式，则可能成为引导共振（guided resonance），既保留导模特征，又能向外辐射；
PCSEL 所需的工作带边，是既能提供二维反馈、又能以合适方式打开法向辐射通道的那一类带边，而非任意带边。

这也是为什么本章不能只说“带边群速度低，所以适合做激光器”，而必须再补一句“还要检查它相对于光锥和辐射通道的位置”。否则读者会误以为只要找到最平的一段带就足够了。

三角晶格的带边在哪里，哪些波在耦合？

先给坐标，再讨论耦合。取 $\bm a_1=a(1,0)$ 、 $\bm a_2=a(1/2,\sqrt3/2)$ ，则 $\bm b_1=(2\pi/a)(1,-1/\sqrt3)$ 、 $\bm b_2=(2\pi/a)(0,2/\sqrt3)$ 。第一布里渊区是六边形， $\Gamma=(0,0)$ ，边中点 $M=\bm b_1/2$ ，角点 $K=(2\bm b_1+\bm b_2)/3$ 。某些早期 PCSEL 文献把边中点叫 $X$ 、角点叫 $J$ ；必须先核对坐标，不能把它们照搬为正方晶格的 $X,M$ 。

三角晶格的第一布里渊区坐标。M（旧记号 X）在边中点，K（旧记号 J）在角点；III 与 IV 都在 Γ，区别是频率和主要波矢壳层，不是平面坐标。 — 三角晶格的第一布里渊区坐标。 $M$ （旧记号 $X$ ）在边中点， $K$ （旧记号 $J$ ）在角点；III 与 IV 都在 $\Gamma$ ，区别是频率和主要波矢壳层，不是平面坐标。图 5.8 · 原始 LaTeX/TikZ 图源独立渲染

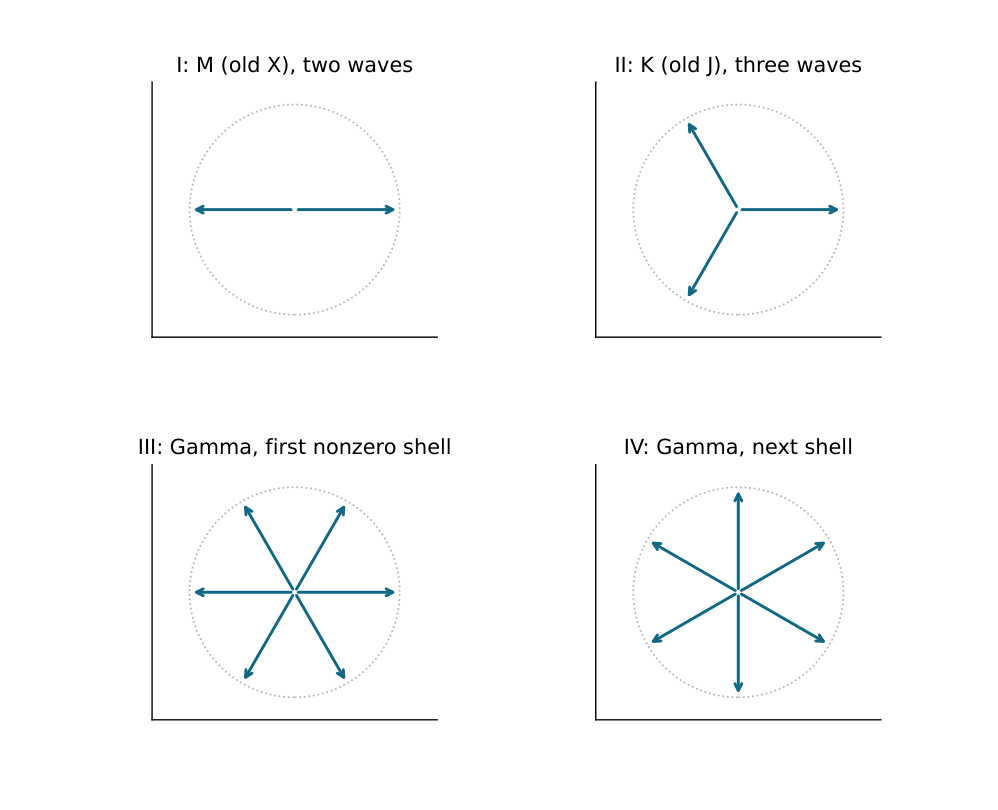

三角晶格 I--IV 家族的主导面内波矢示意，按文献图 2 的命名重新绘制。 — 三角晶格 I--IV 家族的主导面内波矢示意，按文献 [Ishizaki et al., 2019] 图 2 的命名重新绘制。I：两支反向波，等价方向另有同类波对；II：夹角 $120^\circ$ 的三支波，另有时间反演伙伴；III：第一圈六支导波；IV：更高阶 $\Gamma$ 的六支导波。各格分别归一化长度，IV 的物理波矢更长，且方向相对第一圈转过 $30^\circ$ 。箭头不是实空间光线路径，本图不是能带数值计算。图 5.9 · 原始 LaTeX/TikZ 图源独立渲染

沿用早期教学图的 I、II、III 名称时，I 表示边中点反向反馈家族，II 表示角点三波反馈家族，III 表示折叠到区中心的六波反馈家族（图 5.9）。I 的一对波相差一个倒格矢，主要建立一个轴向的反馈；II 的三支等长波两两相差倒格矢，反馈已经是二维的；III 的六支波本身是第一圈非零倒格矢，减去相应倒格矢可落到零面内动量，所以允许与法向端口匹配。能否出光仍取决于对称性和辐射矩阵元，而非箭头数量。

这里 I--IV 沿用 Ishizaki 等原文图 2 的命名[Ishizaki et al., 2019]。III 对应第一圈非零倒格矢，长度 $4\pi/(\sqrt3a)$ ；IV 对应下一圈，长度 $4\pi/a$ 。它们都折叠到同一 $\Gamma$ ，却位于不同频率家族，不能把 IV 当作六边形里的第四个位置。原文把这两族称作 first-order 和 second-order $\Gamma$ ；这与其他文献从零频分支开始计数的 $\Gamma^{(2)}$ 习惯不同，应按波矢壳层和图中的频率辨认。对任一高阶模式，逐个检查

k_{z,\bm G}^2=(n_{\rm out}\omega/c)^2-|\kvec_\parallel+\bm G|^2.

正值表示该级次能向外传播； $\kvec_\parallel+\bm G=0$ 才是法向，其余开放级次是斜向。高阶频率可能打开额外衍射通道，但是否打开取决于频率和外部折射率，不能不加条件地说“IV 必然斜射”。例如对第一圈衍射级次，开放条件是 $n_{\rm out}\Omega>2/\sqrt3$ ：若 $n_{\rm out}=3.4$ 、 $\Omega=0.60$ ，可以斜向辐射；若外部为空气，同一频率下该级次则关闭。上下半空间须分别判断。

为什么 $\Gamma$ 点会成为 PCSEL 的重点

现在可以把注意力集中到 PCSEL 最核心的倒空间位置： $\Gamma$ 点。它之所以重要，是因为它对 PCSEL 的三个关键目标同时敏感，与其在图上的居中位置无关。

第一，PCSEL 追求近法向面发射。对倒空间而言，法向出射对应零面内波矢，因此 $\Gamma$ 点天然与近法向辐射联系最紧密。

第二， $\Gamma$ 点往往汇聚多个等价基本波分量。以正方晶格为例，最小耦合图像常涉及沿 $\pm x$ 和 $\pm y$ 方向传播的四个基本波。它们在 $\Gamma$ 点附近发生强耦合，这也是 PCSEL 耦合波理论的起点。

第三， $\Gamma$ 点通常是对称性标签最清晰的地方。模式的奇偶性、旋转对称性和简并结构在这里最容易被分类，而后续偏振选择和远场工程恰恰依赖这些标签。

因此，PCSEL 之所以一再回到 $\Gamma$ 点，是因为“法向辐射、基本波耦合、对称性工程”这三件事都在这里交汇，而非出于习惯。新手如果抓住这三个目标的交汇关系，后面再看面内反馈、面发射机制和偏振整形就不会断裂。

带边模、 $\Gamma$ 点模、被动共振模和真实激射模的区别

带边模（band-edge mode）

带边模强调的是色散性质，即模式位于色散曲线的极值附近，群速度趋近于零。它是一个被动色散概念。

$\Gamma$ 点模（Gamma-point mode）

$\Gamma$ 点模强调的是倒空间位置，即模式位于布里渊区中心附近。它是一个波矢位置概念。

被动共振模（passive resonance）

被动共振模强调的是在无增益条件下、带有开放边界和损耗时的共振特征。它是一个开放系统光学概念，已经比理想能带更接近真实器件，但仍然没有引入增益和输运。

真实激射模（lasing mode）

真实激射模强调的是在给定注入和热反馈下，哪个模先达到阈值并在工作窗口内维持主导输出。它是一个器件工作状态概念。

这四者可能重合，但绝不能默认重合。某个模式可以同时是 $\Gamma$ 点模和带边模，但仍不是最终激射模；某个被动共振模可以拥有较高 $Q$ ，但若与有源区重叠差或在热回写后排序翻转，它仍可能输给别的模。

“某模式在 $\Gamma$ 点”“某模式位于带边”“某模式被动 $Q$ 较高”都只是候选资格，不是最终器件判决。器件级判断必须等到净模增益、有限尺寸、注入分布和热回写都进入模型之后才成立。

平坦能带还缺哪些器件信息

设某条带在 $\Gamma$ 点附近很平且落在目标波段。它仍未给出以下四项信息。

第一，它在真实 slab 结构中是否落在有意义的光锥与导模区间里。

第二，它与量子阱和损耗层的重叠是否有利。

第三，它在有限孔阵中是否仍维持正确排序，而不会被边缘泄漏或横向包络效应推翻。

第四，它在电流注入和温升写回之后是否仍保持净模增益优势。

只要其中任一项答案不清楚，就不能把“能带上很好看”上升为“器件设计已成功”。这也是为什么本章后面必须接第 6 章、第 13 章、第 14 章、第 15 章、第 17 章、第 18 章、第 19 章、第 20 章。

若某个 $\Gamma$ 点候选模在能带图上位置很理想，但 RCWA 显示它主要耦合到不希望的辐射通道，或者有限阵列 FDTD 显示它对边缘极其敏感，那么这个模式仍然只适合作为“理论上有趣的候选模”，而不是器件设计中的首选目标。

PCSEL 的能带设计是在寻找“既位于合适带边、又能通过正确的 Bragg 回路形成二维反馈、并且能以可控方式接入法向辐射通道”的那一类候选模，而非在寻找“最平的一条带”。

能带图的数值入口

第 13 章将周期 Maxwell 本征问题展开到平面波基底，并沿 $\Gamma\rightarrow X\rightarrow M\rightarrow\Gamma$ 求解正方晶格圆孔单胞。随书脚本给出可复算带图；计算结果仍应按本章的三类信息解读：频率、对称性和简并关系。面发射通道、开放损耗与器件阈值分别由后续 CWT、RCWA/FDTD/FEM 和器件模型补充。

本章结论

能带是以 Bloch 波矢为参数的被动本征谱。它能确定候选模的频率、对称性、简并和局部色散，却不包含开放辐射矩阵元、材料增益、电流分布或温度回写。因此“ $\Gamma$ 点”“带边”“高 $Q$ ”与“先激射”是四个不同判断，只有后续模型补齐相应物理后才可能重合。

练习题

[基础] 用你自己的话解释“光子能带是参数化本征谱”这句话，并说明这里的参数是什么、输出是什么。
[基础] 分别用一句话说明“半导体材料电子能带”和“光子晶体光子能带”各自回答什么问题。
[基础] 解释为什么高对称路径上的视觉空白并不自动等于真正的带隙。
[进阶] 说明带边模、 $\Gamma$ 点模和真实激射模之间为什么不能直接画等号。
[综合] 假设某个候选模在 $\Gamma$ 点附近很平且频率理想，写出至少三个仍然必须继续验证的后续问题。

光子能带基础、Gamma 点物理与模选择

读前准备

为什么在 Bloch 之后必须讲能带

先把两个“能带”分开：材料电子能带与光子晶体能带
