器件物理与设计

动态学、调制与噪声

本章关注 PCSEL 在高速调制下的动态行为及其在实际应用中的表现。我们将重点讨论两个核心问题：第一，小信号调制响应的物理机制和带宽限制因素；第二，相对强度噪声（RIN）等噪声动力学的特性和抑制思路。这些内容对于设计用于光通信、激光雷达和传感系统的 PCSEL 至关重要。

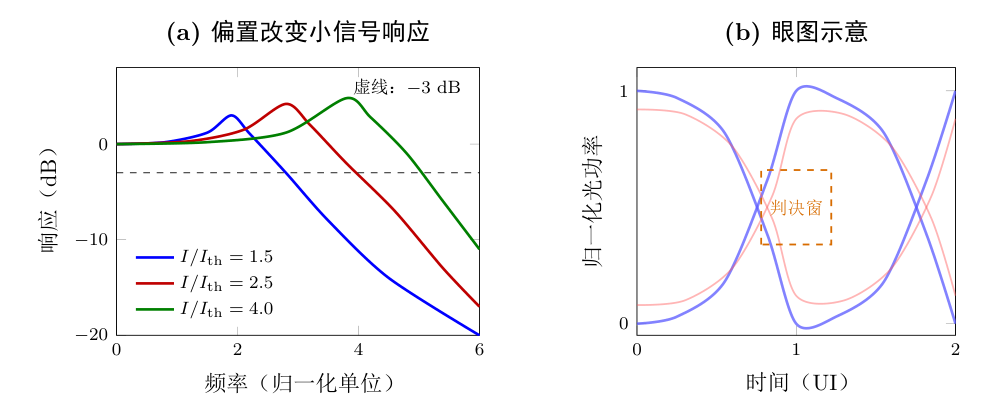

为了帮助读者直观理解 PCSEL 的小信号调制响应特性，图 23.1展示了不同偏置电流条件下的示意响应曲线。图中三条曲线对应 $I/I_{th}=1.5$（蓝色）、$2.5$（红色）和 $4.0$（绿色）。这里的 GHz 数值与“最优偏置区间”应读作[教学示意]，不是跨结构普适常数：弛豫振荡频率与带宽会随孔阵尺寸、寄生电容、热阻和封装条件显著变化[Coldren et al., 2012] [Inoue et al., 2020]。更稳妥的结论是：偏置升高通常推动 $f_R$ 上移并改变阻尼，但工程最优点必须在给定器件和热窗口下通过实测或标定模型确定。

读完本章，你应能#

• 从阈值条件出发建立 PCSEL 的最小动态学语言，理解载流子、光子数、增益压缩和模式竞争如何共同决定工作稳定性。

• 掌握弛豫振荡、小信号调制和线宽来源之间的逻辑链，而不是把它们割裂成不同专题。

• 明确哪些动态结论可以由确定性多物理场模型支撑，哪些结论必须进一步引入降阶噪声模型或实验闭环。

读前准备#

建议已掌握 第 7 章、第 19 章、第 20 章、第 22 章 中关于阈值、有效模增益、电注入分布和热反馈的内容。

阅读主线#

本章所处模型层级：L4

前面的章节已经把 PCSEL 的静态链条搭了起来：模式、阈值增益、阈值电流来源以及热-电-光工作窗口都已经出现。接下来必须补上的，是“过了阈值以后会怎样”。本章先从单模速率方程出发，建立最小动态学骨架；再把增益压缩、模竞争和热时间尺度纳入，说明为什么真实器件的稳定工作从来不是一句“高于阈值即可”这么简单；随后讨论小信号调制和弛豫振荡；最后把相位噪声、线宽增强因子与线宽来源串起来，明确哪些量可以从建模中直接得到，哪些量还需要实验和降阶噪声模型闭环。

为什么“跨过阈值”只是动态学的起点#

第 7 章 给出的阈值条件，本质上是线性起振判据：目标模的净增益刚好补偿总损耗。但激光器一旦进入起振以上区域，问题马上变成一个动态平衡问题。载流子继续被注入，光子数增长，受激辐射开始反过来抽空载流子，温升又在更慢时间尺度上改变增益谱和损耗分布。于是，“器件能亮”并不等于“器件稳定、单模、低噪声”。

对 PCSEL 来说，这个提醒尤其必要。因为它往往具有较大横向面积、多个接近的候选模、可工程化的偏振支路以及显著的热-电-光回写。只要其中任一支路在工作过程中失去净优势，器件表现就可能从“窄远场、单偏振、相对稳定”转为“远场变宽、偏振波动、模式跳变明显”。因此，本章讨论动态学，是为了说明为什么 PCSEL 的器件工作窗口必须用动态语言来定义。

最小单模速率方程：把阈值语言延伸到起振以上#

在最小单模、等效均匀有源区的近似下，可用载流子密度 $N$ 与光子密度 $S$ 写出一组真正可计算的最小速率方程

其中常把材料增益进一步近似为

这里 $R(N,T)$ 是总复合率，$\Gamma$ 是目标模约束因子，$v_g$ 是群速度，$\tau_p$ 是光子寿命，$\beta_{\mathrm{sp}}$ 是自发辐射耦合因子，$\varepsilon_g$ 是增益压缩系数。对量子阱半导体激光器，$\varepsilon_g$ 常见于 $10^{-17}$--$10^{-16}\,\mathrm{cm}^3$ 量级；但在 PCSEL 里它应被视为平台与工作点相关的拟合参数，需绑定波段、孔阵尺度、寄生电容与热边界联合标定[Coldren et al., 2012] [Inoue et al., 2020] [Inoue et al., 2025]。因此本书仅将该区间作为[工程经验]敏感度扫描初值，而不作为“PCSEL 固定常数”。只要把稳态条件 $\dd N/\dd t=\dd S/\dd t=0$ 代入，式 (23.2) 就会回到 第 7 章 的阈值形式；但一旦允许时间变化，它们便开始描述开机瞬态、工作点回稳以及小扰动响应。

式 (23.1)、式 (23.2) 中的 $v_g$ 必须读成速率方程中的等效光子-增益转换参数，而不能机械理解成“PWEM 带图在 $\Gamma$ 点的 Bloch 群速度”。对 PCSEL 的 standing-wave / $\Gamma$ 点模式来说，带图上的群速度趋零与速率方程里仍可出现一个有限的等效增益转换系数，并不矛盾，因为两者服务的是不同层级的降阶描述。

这个模型当然还很粗糙。它把空间分布压缩成了单个 $N$ 和单个 $S$，因此不能直接处理横向多模竞争和空间烧孔；它的适用前提——目标模已知、主导时间尺度相对分离、空间非均匀性可被等效参数吸收——一旦被突破，就必须升级到多模或空间分辨模型。但它有重要教学价值：它让读者第一次看到阈值以上的闭环机制。注入提高 $N$，增益提高；增益提高后 $S$ 上升；$S$ 上升后又通过受激辐射消耗 $N$，最终形成新的稳态。

增益压缩与多模竞争：为什么工作点不会无限平滑#

若只看 式 (23.2)，似乎起振以上只要持续加电流，目标模的光子数就会平稳增长。真实情况并非如此，因为增益会饱和，竞争模会共享同一载流子库，局部热斑还会改写模式排序。式 (23.3) 是把谱烧孔、载流子加热和多体效应压缩成一个工作点代理参数，而非第一性原理定律。

若器件存在两个接近竞争的模式 $m=1,2$，更实用的写法是

一旦 $S_1$ 增长，它不仅会抽空共享的载流子库，还会通过增益压缩削弱 $S_2$ 的有效增益；反过来，若热漂移或注入非均匀使 $g_2$ 上升更快，竞争模也可能在较高电流下重新占据优势。这是大面积 PCSEL 中远场突然变宽、偏振切换和副瓣抬升的动态来源之一。

若某器件在冷腔分析中目标模相对竞争模只有很小的阈值增益裕量，那么一旦工作电流上升，局部温升导致增益峰偏离、注入分布中心外移，竞争模就可能在起振后重新获得更高的有效增益。这时器件并非“阈值判断错了”，而是进入了动态工作点改写模式排序的区域。

弛豫振荡与小信号调制：从稳态到频率响应#

把 式 (23.1)、式 (23.2) 在稳态点 $(N_0,S_0)$ 附近线性化，可得到一个 $2\times 2$ 小信号系统。对其中的特征根进行分析，便会出现半导体激光器最经典的动态特征之一：弛豫振荡。若记小扰动为 $\delta N,\delta S$，则常可得到一个形如

的二阶响应式，其中 $\omega_R$ 是弛豫振荡频率，$\zeta$ 是阻尼因子。定性上说，注入把载流子往上推，受激辐射又把它拉下来，载流子和光子库之间便形成了一个耦合振荡对。

为了让读者能自己把这条式子推一遍，最小线性化步骤可以写成下面这样。先令

并在工作点附近把材料增益近似展开为

再把稳态条件

代入 式 (23.1)、式 (23.2)，并定义

就得到最小线性系统

消去 $\delta N$ 之后，就得到

它正是 式 (23.5) 的具体来源。由 式 (23.10) 立刻可读出

这条推导链的教学意义在于：弛豫振荡是载流子库和光子库围绕稳态点的线性耦合本征响应，而非凭经验命名的峰。

若把 式 (23.3) 中的增益压缩保留到同一阶，等效微分增益会先被压低为

而阻尼项则会额外获得与 $\varepsilon_g S_0/\tau_p$ 同量级的正贡献。也就是说，随着功率上升，$\varepsilon_g$ 一边降低有效微分增益，一边提高阻尼，最终使调制峰被压钝、带宽不再能靠继续加功率线性提升。这给出了高功率下不能无限快调制的最小物理解释。

这一步在 PCSEL 中的意义，不只是教读者认识一个标准术语，而是帮助判断器件到底更像“能稳定工作的大面积单模器件”，还是“在注入和热反馈下很容易触发模式起伏的边缘设计”。因为如果目标模与竞争模距离太近、增益压缩太强、热时间尺度又开始进入测量窗口，那么单一弛豫峰的理想小信号图像就会被明显扭曲。

对于小信号调制，最重要的是知道应当报告什么，而非死记带宽公式。合理的报告方式通常至少包括：偏置电流、温度、主导偏振、是否为单模区间、测得或估计的弛豫频率、阻尼情况以及是否出现模式竞争导致的额外滚降。否则，“器件调制带宽是多少”这种说法很容易失去上下文。 若暂时忽略强阻尼、额外热极点和显著模式竞争，一个常见的教学近似是

它的用途只是给出“单模小信号极限下的数量级”，而不是替代真实器件在复杂工作点下的带宽测量。

热时间尺度为什么会把快动态问题改写成慢漂移问题#

如果只讨论载流子和光子，动态问题常集中在纳秒到皮秒尺度；但真实电注入 PCSEL 还有更慢的热时间尺度。温升不会像光子数那样瞬时响应，却会在微秒到毫秒甚至更长时间上逐步改写折射率、增益峰和吸收。于是很多实验上观测到的“线宽变宽”“偏振开始晃”“远场主瓣慢慢偏”并非快噪声，而是慢热漂移叠加在快动态之上。

若不先把快动态与慢漂移分开，读者就无法判断某个不稳定现象究竟来自弛豫振荡过冲、模式竞争，还是热回写造成的工作点漂移。

从相位噪声到线宽：Henry 因子为什么出现在这里#

线宽之所以必须放在动态学之后讲，是因为它的来源并非“模式有一个 $Q$ 就够了”，而是相位噪声如何在起振以上持续积累。对半导体激光器来说，一个核心机制是幅相耦合，即载流子扰动不仅改变增益，也改变折射率；于是强度噪声会被转写成相位噪声。常用的线宽增强因子写为

它衡量载流子波动引起折射率变化与增益变化之间的耦合强度。若再把它与输出功率、光子寿命和自发辐射耦合联系起来，便能得到 Henry 型线宽估计式。

在最小单模、近稳态近似下，常把这一层关系进一步写成

其中 $n_{\mathrm{sp}}$ 是等效自发辐射因子，$N_{\mathrm{ph},0}$ 是稳态腔内光子数（若前文使用光子密度记号，则 $N_{\mathrm{ph},0}=S_0V_{\mathrm{ph}}$）。式 (23.15) 的用途，是把“载流子引起的折射率起伏会放大线宽”这件事压缩成一个可估量的工作点公式；它的边界则同样必须一起写出：只有当器件近似单模、工作点近稳态、相位扩散可视为小扰动时，它才是可靠的第一近似。

本书在这里强调它的作用，是为了说明线宽为什么天然依赖工作点、光子寿命、材料增益导数和热环境。因此，后面的性能章节在讨论线宽时，只把确定性全波和器件模型视为中间量提供者，而不把它们误当成“一次仿真直接给出线宽”的完整线宽模型；若器件进入强热漂移、偏振切换、模式跳变或显著多模竞争区域，$\alpha_H$ 也不再是足以封装全部相位噪声的单参数。

RIN、模式分配噪声与快慢噪声分层#

前面已经把线宽的相位侧讲清，但对实验上同样常见的相对强度噪声（relative intensity noise, RIN），本章还需要补一块最小框架。若输出功率记为 $P(t)=P_0+\delta P(t)$，则常见的单边功率谱定义写成

其中 $S_{\delta P}(f)$ 是功率起伏的谱密度。这个定义的意义很直接：它把“强度抖得有多厉害”写成频率分辨的量，而不是只给一个总均方起伏。

对 PCSEL 而言，RIN 通常混有三层来源。第一层是载流子-光子库自身的快随机起伏，它和弛豫振荡峰往往联系最紧。第二层是模式竞争和模式分配噪声（mode partition noise）：不同偏振支路或不同横向模式在共享载流子库时，会把输出功率在多个通道间重新分配。第三层则是慢热漂移和外界供电/机械扰动，它们在低频端把 RIN 谱抬高，却不应被误判成“腔本身的快噪声变大”。因此，RIN 与线宽一样，都必须按频率窗分层讨论。

若某器件在高偏置下主模功率仍然上升，但低频 RIN 明显抬高，同时远场开始轻微摆动，那么比“腔品质变差”更合理的解释通常是：热慢漂移或弱模式竞争开始出现，而非单纯的快自发辐射噪声增强。

外腔反馈：为什么即使本书不展开，也必须给读者一个入口#

很多 PCSEL 在实际测试和封装中都会遇到外腔反馈：窗口片、探测光路、准直镜甚至测试台上的反射面，都可能把一小部分光再次送回器件。即使反馈很弱，它也可能在动态学上引入新的慢快耦合。对教材而言，最小模型并不需要完整展开 Lang--Kobayashi 方程，但至少要让读者知道：外腔反馈是一种独立于器件内部电热回写的动态扰动入口。

在最小层面上，它会带来三类后果。第一，改变有效相位条件，使频率噪声谱和线宽对外部反射相位敏感。第二，改变强度噪声低频端，使 RIN 与偏振/模式稳定性一起恶化。第三，在更强反馈下诱发模式跳变或准周期起伏，使“单模近稳态”这一整套降阶假设本身失效。也正因此，本书把外腔反馈定位为动态与实验接口章节的边界条件，而不是把它塞回冷腔理论里当作一个小修正。

自发辐射耦合、Purcell 与 beta_sp 因子：哪些微腔语言可用，哪些不能滥用#

前面速率方程里已经出现过 $\betasp R_{\mathrm{sp}}$ 项，但如果不把它和 Purcell 因子、自发辐射耦合以及 PCSEL 的开放大面积特征放在一起解释，读者很容易把整套微腔语言机械照搬过来。更稳妥的最小定义是

即 $\betasp$ 表示总自发辐射中有多少比例耦入了目标激光模。它衡量的是自发辐射分流，不是斜率效率，也不是出光提取效率。下文若无歧义，会口头简称“$\beta$ 因子”，但记号始终保持 $\betasp$。

若进一步采用经典微腔近似，常见的 Purcell 因子写成

其中 $Q$ 是品质因子，$V$ 是模体积。式 (23.18) 在教学上很有用，因为它建立了“局域光学态密度可被腔改写”的直觉；但它的适用前提也必须一起写出来：单模主导、弱耦合、发射体与腔模良好共振、模体积有清楚定义，且开放辐射通道没有把问题变成强多通道干涉。

对许多大面积、开放、Bloch-like 的 PCSEL 而言，这些前提并不天然成立。目标模往往延展在较大横向面积上，模体积不再像纳米腔那样是一个简单局域量；同时，法向辐射、侧向泄露、竞争模与有限尺寸边缘都会共同参与态密度重分配。因此：

• 把大面积 PCSEL 的高 $Q$ 直接翻译成“强 Purcell 增强”，通常是不严谨的；

• 把 $\betasp$ 因子直接当成“阈值高低的主控参数”，对多数器件导向 PCSEL 也往往是误判；

• 更合理的做法是把 $\betasp$ 与 Purcell 视为噪声、起振附近自发辐射馈入、以及局域态密度工程的辅助语言，而不是替代增益、损耗、注入和热反馈的主语言。

什么时候可以先忽略 beta_sp#

若目标是分析电注入大面积 PCSEL 的阈值排序、模式竞争、调制趋势和热稳定窗口，而且已有证据表明起振后很快进入受激辐射主导区，那么把 $\betasp$ 作为小参数、只保留它对起振附近噪声地板的影响，通常是合理的一阶近似。这也是为什么本书前面的阈值和器件章节没有把 $\betasp$ 放到主线中央。

什么时候 Purcell / beta_sp 不能被轻描淡写#

若器件进入以下场景，就不应再把它们简单略去：目标模极高 $Q$ 且空间局域性增强、工作点长期停留在阈值附近、需要解释自发辐射馈入主导的起振统计、需要比较不同模式对局域态密度的重分配，或者设计对象本身已更接近纳米腔/缺陷腔而不是典型大面积 PCSEL。此时 Purcell 与 $\betasp$ 语言能够帮助解释“为什么起振附近的噪声、线宽起步行为或模式占优概率发生改变”，但仍然不应跳过注入、热和开放辐射多通道这些更大的器件背景。

“这个 PCSEL 的被动 $Q$ 很高，所以 Purcell 因子一定很大，因此阈值一定很低”这类推理是典型的微腔语言滥用。对大面积开放 PCSEL，阈值首先仍由模增益、辐射与内部损耗、注入分布和热回写共同决定；Purcell 与 $\betasp$ 最多是在某些工作区间帮助解释自发辐射馈入和噪声，而不是代替整条器件链。

哪些动态结论可以直接建模，哪些必须实验闭环#

到这里必须明确区分三层可获得性。

第一层，是确定性模型可以较直接给出的量。例如稳态工作点、光子寿命、载流子分布、热时间常数趋势、模式间阈值裕量以及对偏置点的灵敏度。这些量可以由 RCWA / FDTD / FEM 与 CHARGE / Semiconductor / HEAT / Heat Transfer 的组合给出。

第二层，是可以由这些中间量进入降阶动态模型后较可靠估计的量。例如弛豫振荡频率随偏置上升的趋势、是否存在明显多模竞争风险、工作点附近的调制滚降来源以及线宽的量纲级变化。

第三层，是必须实验闭环才能真正定量的量。例如最终工作线宽、封装和外腔反射参与后的频率噪声谱、长时间漂移窗口内的偏振保持性以及高功率连续波下的完整动态稳定区间。这些量若脱离实验，仅靠确定性仿真难以严肃给出。

确定性多物理场求解器最擅长的是给出动态与噪声模型所需的中间量，而不是替代随机过程模型本身。若没有说明噪声源、统计窗口和实验边界条件，就不应把“动态趋势分析”写成“完整噪声预测”。

回看本章#

PCSEL 的动态学从阈值条件自然延伸而来，但绝不能停留在“起振以上功率继续增加”这种静态印象上。最小速率方程把注入、复合、受激辐射和光子寿命组织成了起振以上的基础闭环；增益压缩、多模竞争和热回写则说明真实大面积器件的稳定工作窗口远比单模理想模型复杂。弛豫振荡和小信号调制告诉我们器件对快扰动怎样响应，而 Henry 因子与相位噪声则把线宽问题重新连回材料与工作点。自发辐射耦合、Purcell 因子与 $\beta$ 因子则进一步提醒我们：微腔语言在 PCSEL 中并非全无用处，但必须放在“大面积开放腔、注入与热反馈主导”的背景下谨慎使用。到本章结束时，读者应当已经具备一条连续逻辑：阈值只是起点，动态稳定性决定工作窗口，噪声和线宽则是这条动态链在实验观测端的投影。

练习题#

1. [基础] 解释为什么阈值条件成立并不自动意味着器件在起振以上会稳定单模工作。

2. [基础] 结合 式 (23.4) 说明模式竞争如何同时改变远场、偏振和线宽趋势。

3. [进阶] 讨论为什么热时间尺度的引入会让“动态不稳定”和“慢漂移”在实验上表现得很像，但建模上必须区分。

4. [进阶] 说明 式 (23.14) 为什么会把材料层面的折射率导数和增益导数直接带进线宽讨论。

5. [综合] 结合 式 (23.17)、式 (23.18) 讨论为什么对大面积 PCSEL 不能把高 $Q$ 直接等同于高 Purcell 因子和高 $\beta$。

延伸阅读#

• 下一章将把本章建立的动态与噪声语言，翻译成实验上真正汇报的线宽、相干性、$M^2$ 和亮度等指标。 阅读时应同时核对本章变量在后续模型中的定义和适用范围。

• 若想补充速率方程、调制响应和线宽的经典背景，可参考 [Coldren et al., 2012] [Siegman, 1986] [Henry, 1982] [Inoue et al., 2020]。 阅读时应重点核对相关模型假设、参数范围与文献适用条件。

• 阅读性能章节时，建议始终追问一个问题：某个被报告的线宽或光束质量，到底对应的是哪一个动态工作窗口。 阅读时应同时核对本章变量在后续模型中的定义和适用范围。
