器件物理与设计

热效应、非均匀性与热-电-光耦合

读完本章，你应能

理解热效应为何会主动重写载流子分布、增益谱、损耗和模式排序，因而不能作为冷腔分析的末端修正。
掌握 Joule 热、复合热、温度依赖材料参数和多物理场迭代之间的关系，并能判断什么时候简化热模型已经不够。
对 GaAs、InP、GaN 等主要材料平台在折射率、增益谱、热导、掺杂损耗和工艺难点上的差异形成器件级认识。

读前准备

建议已掌握第 7 章、第 18 章、第 19 章中关于阈值条件、局域增益分布和电注入输运的内容。

阅读主线

本章所处模型层级：L4

到上一章为止，我们已经知道阈值电流为什么是一个空间分辨的器件问题，但那仍是在等温框架下建立的。真实 PCSEL 一旦开始导通，接触、电流扩展层、阻挡层和有源区就会发热，而温度又会反过来改写迁移率、复合、折射率、材料增益和吸收。于是，第 17 章、第 18 章、第 19 章中看似分别处理的外延层、有源区和输运，会在本章重新闭合成一个热-电-光回路。本章先从热源开始，再讨论温升如何同时回写到光学和电学；随后解释热斑、空间烧孔和模式竞争的关系，最后用一个平台差异小节说明：同一套 PCSEL 理论框架在 GaAs、InP、GaN 上会怎样“变形”。

贯穿案例 B0/R1：热模型只报告算得出的量

B0 先以 940 nm、直径 200 μm 的教学热源建立量级感，输出完整的 $T(x,y,z)$ 、最大温升位置以及由 $\Delta n(T)$ 和 $\lambda_g(T)$ 导致的失谐。R1 的 3 mm、50 W 连续输出则提供放大后的现实边界[Yoshida et al., 2023] [Noda et al., 2023]：它说明热补偿必须进入设计闭环，却不能在缺少封装热阻、耗散功率和电流分布时推出一个“文献器件温升”。本章后续所有数值都据此标明是 B0 教学估算还是 R1 文献指标。

为什么热效应在 PCSEL 中比在许多小面积激光器里更具结构性

并非所有半导体激光器都对热效应同样敏感。PCSEL 的特殊性在于：它一方面追求较大的发光面积和面内相干反馈，另一方面又要求单模、窄远场和稳定偏振。前者让横向热扩散尺度变长、局部热斑更容易出现；后者则意味着任何小范围的折射率、增益或损耗扰动，都可能被模式选择机制放大成宏观输出差异。

因此，热效应在 PCSEL 中最危险之处，是它会改写前面章节建立的排序关系；平均温升只描述了其中一部分。某个在冷腔中看起来损耗最低的模式，到了真实工作点下可能因为热斑位置、局域折射率抬升或注入退化而不再最优。

热源必须写成三维分布

热学建模应先明确热源的空间结构，再写热方程。对电注入 PCSEL 来说，最常见的热源至少包括三类。

第一类是 Joule 热：

Q_{\mathrm{Joule}} = \bm{J}\cdot\bm{E}_{\mathrm{elec}},

它主要沿高电阻接触区、spreading layer 和局部电流拥挤通道集中。式 (20.1) 属于耦合模型中的热源项，因为它依赖第 19 章的电学求解结果。

第二类是非辐射复合热。若以局域非辐射复合率 $R_{\mathrm{nr}}$ 表示，则可写成

Q_{\mathrm{nr}} \propto R_{\mathrm{nr}}\,\Delta E,

其中 $\Delta E$ 表示相关能量释放尺度。它同样属于耦合模型中的热源项。

非辐射复合热的微观来源

式式 (20.2)中的 $R_{\mathrm{nr}}$ 包含多种复合机制：

Shockley-Read-Hall (SRH) 复合：通过缺陷态的非辐射复合， $R_{\mathrm{SRH}} \propto np - n_i^2$
Auger 复合：三粒子过程， $R_{\mathrm{Auger}} = C_n n^2 p + C_p n p^2$ ，在高载流子浓度下主导
表面复合：在刻蚀侧壁和界面处，先写面复合通量
$U_{\mathrm{surf}} = S_{\mathrm{surf}}\frac{np-n_i^2}{n+p+2n_i}, \qquad [U_{\mathrm{surf}}]=\mathrm{cm}^{-2}\mathrm{s}^{-1},$
再通过有效厚度 $t_{\mathrm{eff}}$ 换算成体复合率
$R_{\mathrm{surf,vol}}=\frac{U_{\mathrm{surf}}}{t_{\mathrm{eff}}}, \qquad [R_{\mathrm{surf,vol}}]=\mathrm{cm}^{-3}\mathrm{s}^{-1}.$

每次非辐射复合事件释放的能量约为带隙 $E_g$ ，这部分能量最终转化为晶格热能。对 GaAs 基 InGaAs 量子阱，Auger 与 SRH 复合的相对贡献取决于载流子密度、温度、阱结构和缺陷密度；在高载流子浓度或高温区域，Auger 复合的占比可能显著上升。

第三类常被低估的热源，是光吸收相关发热，包括自由载流子吸收、金属邻近吸收和向非目标辐射通道泄漏后再被材料吸收的能量。工程上可以把它们合并写成一个有效光学热源 $Q_{\mathrm{opt,abs}}$ ，并在多物理场求解中由光学模块回写给热学模块。

于是总热源最小可写成

Q_{\mathrm{tot}} = Q_{\mathrm{Joule}}+Q_{\mathrm{nr}}+Q_{\mathrm{opt,abs}}.

式 (20.3) 的作用是把“哪些功率最终变成热”这件事从口头描述变成热方程右端的输入。

这三类热源的分布通常并不重合。Joule 热可能集中在接触附近，复合热主要集中在量子阱附近，光吸收热又可能靠近金属或表面工艺层。

热方程求解的是温度场

最基础的稳态热学模型最好写成保守形式

-\nabla\cdot\!\big[\kappa_T(\rvec)\nabla T(\rvec)\big] = Q_{\mathrm{tot}}(\rvec),

其中 $\kappa_T$ 为热导率， $T(\rvec)$ 为温度场，而 $Q_{\mathrm{tot}}$ 正是式 (20.3) 中定义的总热源。式 (20.4) 属于热学模型。这一方程的教学意义在于：温度升高几乎一定具有空间结构。

这时边界条件成为热模型本身的一部分，不能降为实现细节。最常见的两类写法是

T|_{\partial\Omega_D}=T_0,

表示某一边界与理想热沉紧耦合，温度被固定；以及

-\kappa_T\,\partial_n T = h\,(T-T_{\mathrm{amb}}),

表示边界通过有限换热系数 $h$ 与环境交换热量。前者更像强制热沉，后者更像封装、空气侧或有限导热胶层的等效模型。

完整的热传导方程。若考虑瞬态过程，三维非稳态热传导方程为

\rho C_p \frac{\partial T}{\partial t} - \nabla\cdot\left(\kappa_T\nabla T\right) = Q_{\mathrm{tot}}(\rvec,t),

其中 $\rho$ 是材料密度， $C_p$ 是定压比热容。稳态近似下该方程即退化为前面的式 (20.4)。

提示

稳态近似式 (20.4) 在以下情况可能失效：

脉冲工作模式： 当脉冲宽度 $\tau_{\mathrm{pulse}} \lesssim \tau_{\mathrm{th}} = R_{\mathrm{th}}C_{\mathrm{th}}$ 时，必须使用瞬态方程式 (20.7)
高速调制： 调制频率 $f_{\mathrm{mod}} > 1/(2\pi\tau_{\mathrm{th}})$ 时，热场跟不上电信号变化
启动瞬态： 器件开启后 $t < 3\tau_{\mathrm{th}}$ 期间，温度场处于建立过程

对 CW 工作的 PCSEL，若热时间常数 $\tau_{\mathrm{th}} \ll$ 观测时间尺度，稳态近似通常足够准确。典型 GaAs 基 PCSEL 的 $\tau_{\mathrm{th}}$ 在 1–10 μs量级 (芯片级快速分量) 至 0.1–1 ms (含封装慢速分量)。

若只想先建立热学量纲感，还可以把空间分布压缩成一个集总模型：

C_{\mathrm{th}}\frac{\dd \Delta T}{\dd t} \;+\; \frac{\Delta T}{R_{\mathrm{th}}} = P_{\mathrm{heat}}(t),

其中 $R_{\mathrm{th}}$ 是热阻， $C_{\mathrm{th}}$ 是等效热容， $P_{\mathrm{heat}}$ 是总发热功率。稳态下

\Delta T_{\mathrm{ss}} = R_{\mathrm{th}} P_{\mathrm{heat}}, \qquad \tau_{\mathrm{th}} = R_{\mathrm{th}}C_{\mathrm{th}}.

式 (20.8)、式 (20.9) 当然不能取代三维热场，但它们给了读者一把最基本的尺子：到底是“平均热负载已经过大”，还是“平均温升还行，但空间热斑已经毁掉模式稳定性”。对直径约 $\SIrange{200}{300}{\micro\meter}$ 、衬底厚度约 $\SI{200}{\micro\meter}$ 的 GaAs 基 PCSEL， $R_{\mathrm{th}}$ 常见于 10–100 K/W 的工程窗口；这里按[工程经验]处理，因为该值强依赖键合方式、散热器材料、热源定义和封装路径。实作时必须用结构化热仿真或实测热阻回标替代“默认常数”。

热时间常数的最小估算例子（双时间尺度）

很多器件会同时出现“快热常数 + 慢热常数”。文献中，半导体激光器已报道约 5.6 μs 与 7.2 μs 的快速热时间常数[Esman & Rode, 1986]，VCSEL 的瞬态热成像也测得约 $\tau\approx\SI{9.7}{\micro\second}$ 的快速分量[Garcia & Farzaneh, 2016]。这里的 5.6–9.7 μs 应理解为芯片级快速热分量（有源区/芯片内部热扩散），不包含封装与热沉路径的慢时间常数。

对本书 benchmark 量级，可用两级集总模型做估算。热阻估算需注意几何形状：对方形芯片上的局部热源，应使用热扩展电阻公式 $R_{\mathrm{th}}\approx 1/(2\kappa d)$ （半球形扩展）或 $R_{\mathrm{th}}\approx L/(\kappa A)$ （一维近似）。对 GaAs( $\kappa\approx 55\,\mathrm{W/mK}$ ) 芯片，若热源直径约 $\SI{200}{\micro\meter}$ 、衬底厚度 $\SI{200}{\micro\meter}$ ：

一维近似： $R_{\mathrm{th,1D}} \approx L/(\kappa A) \approx 200\,\mu\mathrm{m}/(55\,\mathrm{W/mK} \cdot \pi\cdot 100^2\,\mu\mathrm{m}^2) \approx 115\,\mathrm{K/W}$
半球形扩展： $R_{\mathrm{th,spread}} \approx 1/(2\kappa d) \approx 1/(2\cdot 55\,\mathrm{W/mK} \cdot 200\,\mu\mathrm{m}) \approx 45\,\mathrm{K/W}$

实际值介于两者之间，取决于热源分布和边界条件。取中间值 $R_{\mathrm{th,chip}}\approx 70\,\mathrm{K/W}$ ，热容 $C_{\mathrm{th,chip}}\approx 1.2\times10^{-6}\,\mathrm{J/K}$ ，则：

\tau_{\mathrm{chip}} = R_{\mathrm{th,chip}}C_{\mathrm{th,chip}} \approx (\SI{70}{K/W})\times(1.2\times10^{-6}\,\mathrm{J/K}) \approx \SI{84}{\micro\second}.

封装级： $R_{\mathrm{th,pkg}}\approx \SI{35}{K/W}$ ， $C_{\mathrm{th,pkg}}\approx 50\times10^{-6}\,\mathrm{J/K}$ ，则：

\tau_{\mathrm{pkg}} = R_{\mathrm{th,pkg}}C_{\mathrm{th,pkg}} \approx (\SI{35}{K/W})\times(50\times10^{-6}\,\mathrm{J/K}) \approx \SI{1.75}{ms}.

这说明"本征有源区升温"和"封装/热沉缓慢回温"通常不在同一时间尺度。若只报告一个热时间常数，往往会把动态漂移和慢热滚降机制混在一起。本例的集总参数仅用于说明双时间尺度概念，不可直接用于器件设计。

对 PCSEL 而言，平均温升只适合回答非常粗的问题，例如“某个方案是否在总体热负载上明显更差”。但只要你关心阈值附近模式排序、高功率单模稳定性、远场主瓣是否漂移、偏振是否翻转，平均温升就不够了。因为这些现象敏感的是 $T(x,y,z)$ 的梯度和局域峰值，而不是整体平均值。一个局部热斑就足以把模式中心拉偏、把局部增益峰推离目标波长，进而改变模式竞争。

温升如何回写到光学：折射率、增益谱、吸收和冷腔频率全都会动

热反馈对光学的第一条路径，是折射率变化。最常见的局部近似写法是

n(T) \approx n(T_0) + \frac{\partial n}{\partial T}(T-T_0),

式 (20.10) 属于光学模型的热修正项。一旦 $T$ 在横向上不均匀，器件内部就会出现热透镜；一旦 $T$ 在纵向上不均匀，模场也会被拖向不同层。于是，第 17 章建立的纵向重叠与上下辐射不对称，到了工作点就不再保持冷腔值。

MaterialSpecificityBox[体材料 $dn/dT$ vs. 波导有效折射率 $dn_{\mathrm{eff}}/dT$ ] 需特别注意：式 (20.10)中的 $\partial n/\partial T$ 在不同语境下指代不同对象：

体材料系数 $(dn/dT)_{\mathrm{bulk}}$ : 描述块体半导体材料（如 GaAs、InP）的折射率温度依赖性，典型值 $\sim 2\times10^{-4}\,\mathrm{K}^{-1}$
波导有效系数 $(dn_{\mathrm{eff}}/dT)_{\mathrm{wg}}$ : 描述波导模式有效折射率的温度依赖性，需考虑模式 confinement 和多层结构影响

对典型的 PCSEL 波导结构，由于模式部分分布在低折射率包层中，有效热光系数通常略低于体材料值：

\frac{dn_{\mathrm{eff}}}{dT} \approx \Gamma_{\mathrm{wg}} \left(\frac{dn}{dT}\right)_{\mathrm{active}} + (1-\Gamma_{\mathrm{wg}}) \left(\frac{dn}{dT}\right)_{\mathrm{clad}},

其中 $\Gamma_{\mathrm{wg}}$ 为模式在有源区的 confinement 因子。对 GaAs 基 PCSEL， $(dn_{\mathrm{eff}}/dT)_{\mathrm{wg}} \approx (1.5\text{--}2.0)\times10^{-4}\,\mathrm{K}^{-1}$ ，略低于体材料 GaAs 的 $(dn/dT)_{\mathrm{bulk}} \approx 2.5\times10^{-4}\,\mathrm{K}^{-1}$ 。 MaterialSpecificityBox

第二条路径是材料增益谱漂移。第 18 章已经把材料增益写成

g_{\mathrm{mat}}(\omega,N,T),

这意味着温度一升高，透明载流子密度、增益峰位置和微分增益都可能变化。于是，同一个外加电流在不同温度下未必对应同样的阈值裕量。

第三条路径是内部损耗的热增强。自由载流子吸收、接触邻近损耗和某些材料吸收过程都可能随温度增强。于是，温升会同时平移工作波长、提高损耗并降低增益匹配。对 PCSEL 来说，这三条路径一旦叠加，就足以把冷腔中的高 $Q$ 候选模淘汰掉。

把这些热回写写成一组最小线性化关系，就是

\begin{aligned}\Delta n &\approx \frac{\partial n}{\partial T}\Delta T, <p>\\ \Delta g_{\mathrm{mat}} &\approx \frac{\partial g_{\mathrm{mat}}}{\partial T}\Delta T,</p> <p>\\ \Delta \alpha &\approx \frac{\partial \alpha}{\partial T}\Delta T,</p> <p>\\ \Delta \mu &\approx \frac{\partial \mu}{\partial T}\Delta T. \end{aligned}

式 (20.13)、式 (20.14)、式 (20.15)、式 (20.16) 的意义，在于把"热会改写光和电"这句口头话，变成可进入迭代求解的接口：光学模块最关心 $\Delta n,\Delta g,\Delta \alpha$ ，电学模块最关心 $\Delta \mu$ 与相关接触/复合参数的变化。为避免跨平台误读，本章把定量句统一写成"范围 + 条件 + 引文"：[文献值] 在近红外 GaAs/InP 相关平台， $\partial n/\partial T$ 常见于 $10^{-4}\,\mathrm{K}^{-1}$ 量级（典型约 $2\times10^{-4}\,\mathrm{K}^{-1}$ 到 $3\times10^{-4}\,\mathrm{K}^{-1}$ ）[Corte et al., 2000]；模增益温度斜率通常为负且依赖工作点，在阈值附近可近似为

\left.\frac{\partial g_{\mathrm{mod}}}{\partial T}\right|_{n=n_{\mathrm{th}}} \approx \Gamma_{\mathrm{opt}} \left.\frac{\partial g_{\mathrm{mat}}}{\partial T}\right|_{n=n_{\mathrm{th}}},

其中 $n_{\mathrm{th}}$ 是阈值载流子浓度。作为[本书算例]或[工程经验]参数，可在 $-0.1$ 到 $-0.2\,\mathrm{cm}^{-1}\,\mathrm{K}^{-1}$ 范围内做敏感度扫描，而非固定常数。需注意该斜率强烈依赖于量子阱结构、应变状态和工作载流子浓度。

数值洞见

$dn/dT$ 回写的数量级估算（benchmark 量级）取 $n_{\mathrm{eff}}\approx 3.5$ 、 $\partial n/\partial T\approx 2.5\times10^{-4}\,\mathrm{K}^{-1}$ 、 $\Delta T=10\,\mathrm{K}$ ，则

\Delta n_{\mathrm{eff}}\approx \frac{\partial n}{\partial T}\Delta T \approx 2.5\times10^{-3}, \qquad \frac{\Delta \omega}{\omega}\approx-\frac{\Delta n_{\mathrm{eff}}}{n_{\mathrm{eff}}}\approx-7.1\times10^{-4}.

若中心波长约 $\lambda_0\approx 940\,\mathrm{nm}$ ，对应

\Delta\lambda\approx \lambda_0\frac{\Delta n_{\mathrm{eff}}}{n_{\mathrm{eff}}}\approx 0.67\,\mathrm{nm}.

这说明即使只有 $10\,\mathrm{K}$ 的温升，热致频移也已达到亚纳米到纳米量级；当候选模间隔、远场最优点或偏振稳定窗口本身就很窄时，这个漂移足以改写模式排序。

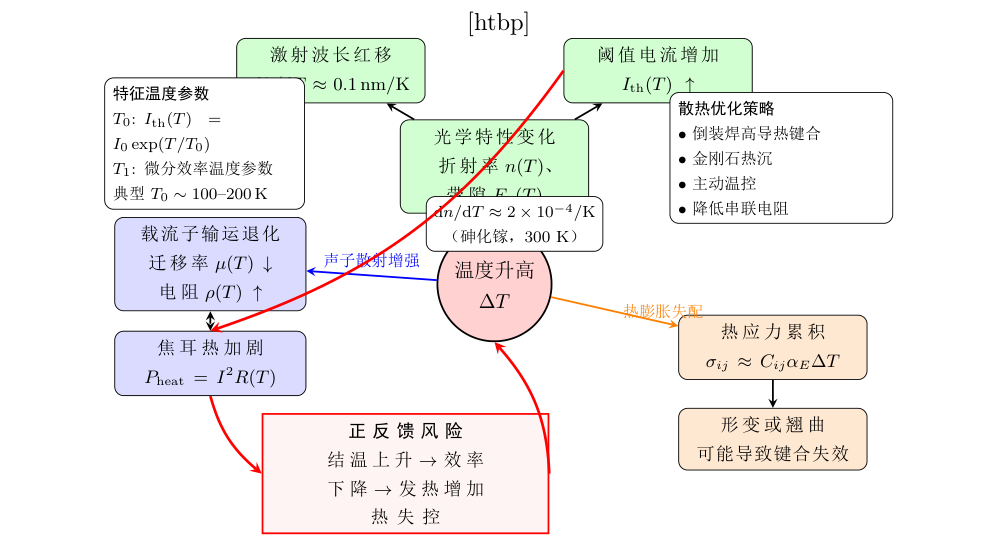

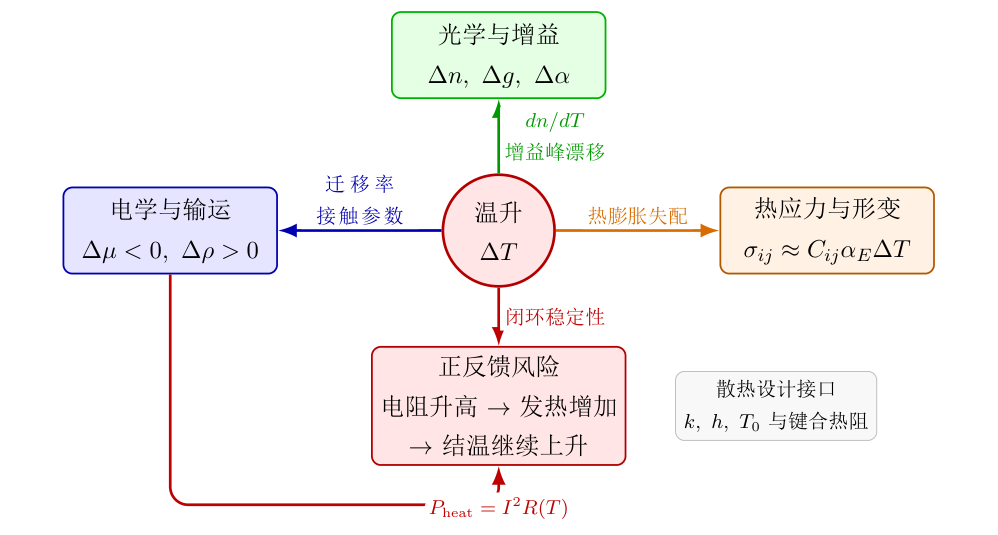

这些多物理场耦合路径总结于图图 20.1。如图所示，温度升高 $\Delta T$ 通过四个主要通道影响器件性能：光学通道（折射率和带隙变化）、电学通道（迁移率和电阻变化）、力学通道（热应力累积），以及它们之间可能形成的正反馈回路。理解这些耦合机制是设计高效散热方案和避免热失控的前提。

PCSEL中热效应的多物理场耦合路径图图 20.1 · 原始 LaTeX/TikZ 图源独立渲染

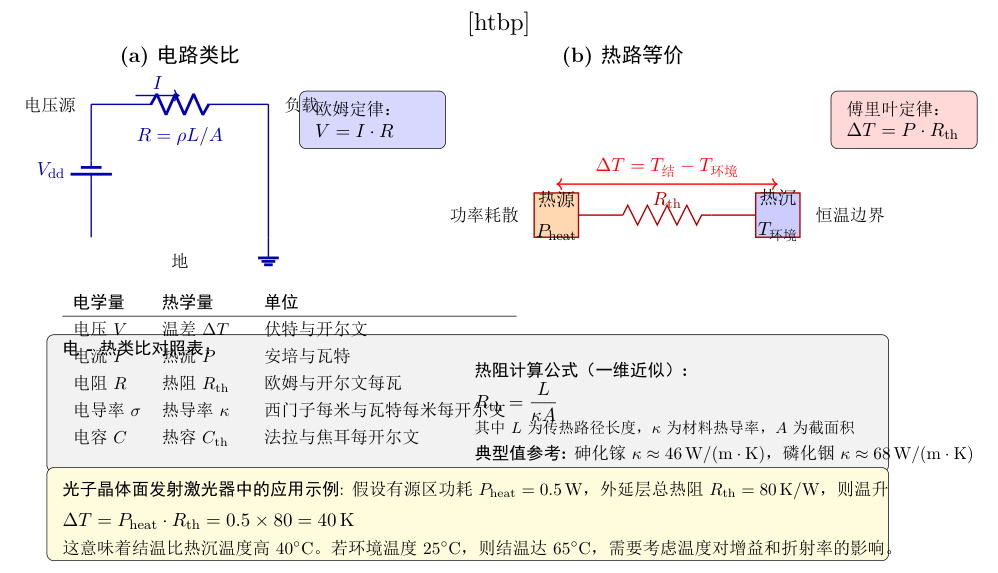

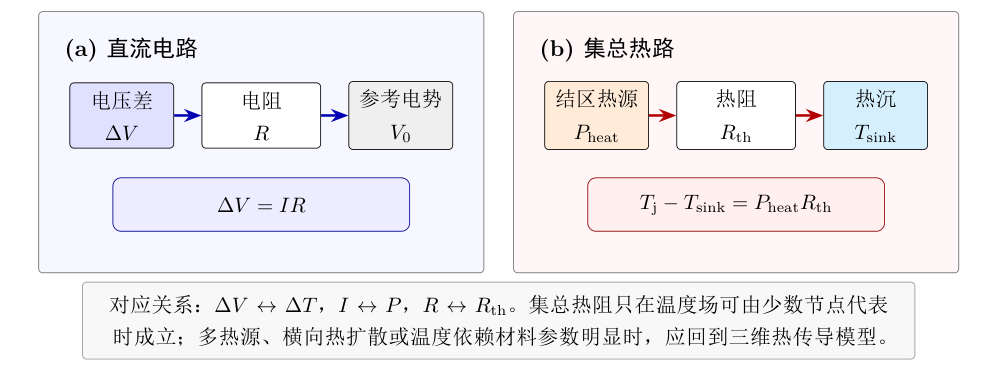

图 20.2 将热路与电路进行类比。该类比的作用，是把复杂的三维热传导问题在给定假设下约化为等效热阻网络。

热路等效电路类比图。(a) 熟悉的直流电路：电压源驱动电流流过电阻，遵循欧姆定律 V=IR；(b) 热路系统：热源驱动热流流过热阻，遵循傅里叶定律 Δ T = P ḑot R_th。这种类比可以把复杂的三维热传导问题压缩为等效热阻网络，用电路分析的方法快速估算关键节点的温升。 — 热路等效电路类比图。(a) 熟悉的直流电路：电压源驱动电流流过电阻，遵循欧姆定律 $V=IR$ ；(b) 热路系统：热源驱动热流流过热阻，遵循傅里叶定律 $\Delta T = P \cdot R_{\mathrm{th}}$ 。这种类比可以把复杂的三维热传导问题压缩为等效热阻网络，用电路分析的方法快速估算关键节点的温升。图 20.2 · 原始 LaTeX/TikZ 图源独立渲染

温升如何回写到电学：热又在重写注入分布

热反馈的危险不只在光学侧。温度上升通常会降低迁移率、改变接触电阻、改写复合系数，甚至加重局部电流拥挤。于是，第 19 章里的 $n(\rvec)$ 、 $p(\rvec)$ 与 $\bm{J}(\rvec)$ 其实是温度相关的。用更直白的话说，热场不是求出之后“交给光学后处理”的终点，它会反过来改变电流路径本身。

这会形成一个典型的正反馈：电流拥挤区更热，温度升高后该区域的增益可能下降，但接触电阻和局域导电路径又可能进一步不均匀，最终导致载流子与模式分布一起重排。很多高功率 PCSEL 中观测到的模式切换、主瓣拉宽和输出滚降，都可以沿着这条热-电-光正反馈去理解。

热斑、空间烧孔和模式竞争：为什么高功率问题不能只看平均参数

当前面三章合并起来时，最值得警惕的工作点现象有三个：热斑、空间烧孔和局域损耗增强。热斑意味着局部折射率更高、材料增益峰更红移；空间烧孔意味着不同区域的载流子被模式消耗得不一样；局域损耗增强则意味着某些区域虽然有模式场，却因温度和掺杂共同作用而变成净负贡献。它们叠加后的结果是：模式竞争不再由单一冷腔损耗或单一模增益决定，而由一个同时随空间和工作点变化的分布系统决定。

因此，进入真实电注入和高功率工作区后，模式稳定性本质上是一个热-电-光分布稳定性问题，而不是带结构和冷腔 $Q$ 能单独回答的问题3。

把第 17 章、第 18 章、第 19 章闭成热-电-光回路

现在可以把完整的器件回路写成

\begin{aligned} I &\rightarrow \bigl(\phi,n,p,\bm{J}\bigr) \rightarrow \bigl(Q_{\mathrm{Joule}},Q_{\mathrm{nr}},Q_{\mathrm{opt,abs}}\bigr) \rightarrow T(\rvec) \\ &\rightarrow \bigl(n(\rvec),g_{\mathrm{mat}}(\rvec),\alpha(\rvec),\mu(\rvec)\bigr) \rightarrow \text{模式、阈值、远场、偏振}. \end{aligned}

式 (20.18) 表示本章最核心的器件逻辑链，不能按单个方程孤立阅读。它告诉读者：第 17 章的纵向模、第 18 章的有源区工程和第 19 章的注入分布，从这里开始由顺次单向传递转为迭代闭环。

因此，可信的器件工作点通常需要分步迭代：先在初始温度下求电学和载流子分布，再由电学和非辐射复合产生热源求热场，再更新折射率、增益、损耗和迁移率，重新解电学和光学，直到阈值、温度峰值和模式分布都收敛。只做一次“冷腔 + 固定均匀增益 + 平均温升修正”的计算，严格地说还不能叫自洽器件求解4。

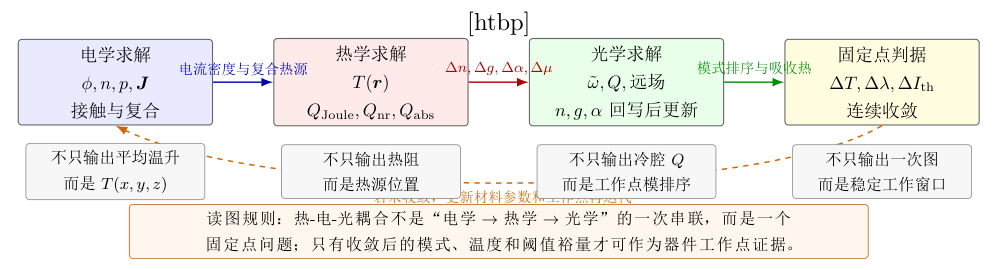

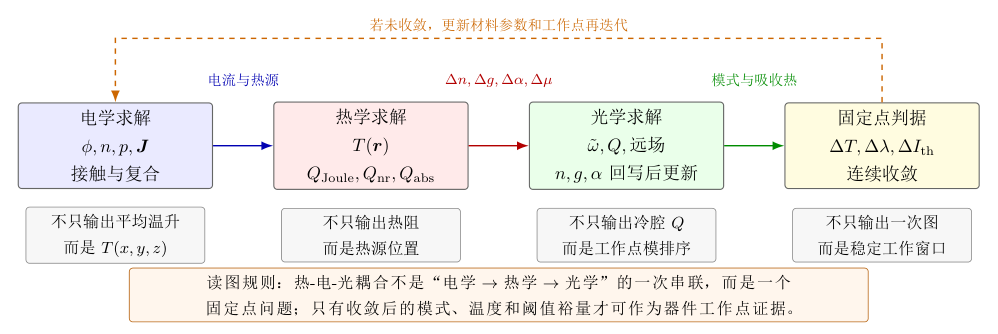

热-电-光耦合的固定点迭代图像。电学给出电流、载流子和热源，热学给出空间温度场，光学在回写后的材料参数中重新评估模式和阈值；若温度、波长或阈值裕量未收敛，就必须回到电学与材料参数继续迭代。图 20.3 · 原始 LaTeX/TikZ 图源独立渲染

三轮耦合的计算成本估算

以一个 $100\,\mu{\rm m}\times100\,\mu{\rm m}$ 的 PCSEL 为例：

电学 (CHARGE): 5 分钟 (稳态漂移 - 扩散方程)
热学 (HEAT): 2 分钟 (稳态热传导)
光学 (FDTD 有限阵列): 4 小时 (若用 RCWA 单胞则 10 分钟)

若需要 6 轮迭代达到收敛，总时长可能是 24 小时量级。因此工作流章节建议采用分层策略：先用单胞 RCWA 等简化模型排除明显不合理的设计，再对少数最终候选方案投入全耦合计算资源。

哪些问题还可以用简化热模型，哪些已经必须做多物理场闭环

务实的器件建模不意味着一开始就做最复杂的全三维耦合，而是要根据问题目标选择模型层级。如果你的目标只是比较几个几何方案在低功率、阈值附近的相对热敏感性，那么集中热阻或一维稳态热模型往往足以筛掉明显不合理的方案。如果目标是估算阈值附近温升对材料增益峰和折射率的影响，则二维或简化三维热模型配合第 19 章的注入分布，已经是合理的中间层。

但如果研究目标变成下列任一种，就不应该再停留在简化热模型上：高功率单模稳定性、模式切换边界、远场随驱动的系统漂移、偏振翻转、上下出光比变化、明显不对称接触布局、非均匀孔径或大尺寸器件中心/边缘性能分裂。因为这些问题敏感的是温度和注入的空间重排，而不是平均热阻本身。

不同材料平台如何让同一个 PCSEL 框架发生变形

到这里，读者已经具备理解平台差异的正确角度了：GaAs、InP、GaN 会同时改写第 17 章、第 18 章、第 19 章、第 20 章整条器件链中的几乎每一个接口量，远不止替换一套材料参数。

表 20.1 GaAs、InP、GaN 三类 PCSEL 材料平台的器件级差异。表中不给出工艺手册式数字，而强调它们如何改写第 17 章、第 18 章、第 19 章、第 20 章建立的同一套器件框架。
平台	GaAs 系	InP 系	GaN 系
典型波段与增益谱	近红外，围绕 $\SIrange{850}{980}{nm}$ 等窗口较成熟；量子阱与 AlGaAs/InGaAs 体系结合紧密	通信波段，围绕 $\SIrange{1.3}{1.55}{\micro m}$ ；长波长增益与温度漂移更敏感	可见到近紫外；InGaN/GaN 量子阱中极化场和应变效应更突出
折射率与纵向光学	折射率较高，纵向波导与表面耦合工程空间较大	折射率也高，但长波长下层栈厚度与吸收窗口管理更敏感	折射率相对较低，模式尺寸、表面耦合和空气孔设计尺度都会变化
热学与散热	热导中等，工艺成熟，但大面积高功率下仍要警惕热斑	热导通常较弱，长波器件对温升更敏感，热滚降问题往往更早出现	材料本征热导潜力较好，但实际器件受 p 侧导电与接触、基底和工艺路径强烈制约
掺杂损耗与注入难点	p 侧自由载流子吸收和接触层损耗需要平衡；总体工艺路线较成熟	p 侧接触和长波吸收层管理往往更苛刻，内部损耗更容易抬高阈值	p-GaN 导电与低阻接触长期是难点，spreading layer 与透明接触设计常成为核心问题
工艺与结构难点	高质量外延、刻蚀与再生长经验丰富，适合系统优化	长波材料组合、热管理与低损接触需要更谨慎协同	干法刻蚀、表面损伤、极化场、应变和接触工程往往同时限制设计窗口

这张表强调的是平台差异：同一套 PCSEL 理论框架在不同材料体系中的主要限制并不相同。GaAs 平台外延、刻蚀和接触路线较成熟，适合系统化优化；InP 平台更早受到长波热敏感和内部损耗限制；GaN 平台则常把 spreading layer、p 侧接触和极化场推到设计前台。因此，平台选择不能只看目标波长，还要判断主要复杂度将落在光学、电学、热学或工艺中的哪一段。

相同的平面内晶格参数、相似的冷腔带结构，放在不同平台上时，可能因为折射率背景、热导、p 侧导电和掺杂损耗不同，而对应完全不同的真实器件工作点3。器件级设计的提问方式因此是：“这个平面内方案在某一平台上，是否还能通过第 17 章、第 18 章、第 19 章、第 20 章这条器件链，维持所需的模式重叠、注入均匀性和热稳定性？”

回看本章

热效应在 PCSEL 中是把第 17 章、第 18 章、第 19 章重新耦合成器件工作点的主导机制，而非补充项。Joule 热、复合热和吸收热共同生成三维热源，热方程给出空间温度场，而温度场又通过折射率、增益谱、吸收、迁移率和接触特性回写到模式与注入分布中。对大面积、单模、高功率 PCSEL 来说，需要分析的是热斑、空间烧孔和模式竞争的耦合，而不是单一平均温升。GaAs、InP、GaN 等材料平台则进一步表明：同一套 PCSEL 光学框架在不同器件材料上会因折射率、热导、掺杂损耗和工艺路径不同而表现出完全不同的工作约束。至此，第 17 章、第 18 章、第 19 章、第 20 章构成了一套器件物理模块：外延层定义纵向模式背景，有源区定义可用增益，注入工程定义局域载流子分布，热反馈决定这个分布和模式是否能在真实工作点下稳定存在。

练习题

[基础] 解释为什么在大面积 PCSEL 中，平均温升通常不足以判断单模稳定性，回答中必须同时讨论热斑和模式重排。
[基础] 结合式 (20.18) 说明温升如何同时通过折射率和迁移率两条路径改写模式竞争。
[进阶] 对比 GaAs 与 GaN 平台，说明为什么 current spreading layer 和接触工程在两者中的设计压力不同。
[综合] 给出一个你认为必须采用空间分辨多物理场求解的 PCSEL 问题，并说明简化热模型为什么在该问题上不够。

延伸阅读

itemize 下一章将把这四章建立的器件链与前面的开放电磁和数值方法重新汇总，进入大面积单模 PCSEL 的综合设计原则。阅读时应同时核对本章变量在后续模型中的定义和适用范围。

若想补充半导体激光器热阻、热滚降与工作点漂移的经典背景，可对照 [Coldren et al., 2012] 相关章节阅读；但在 PCSEL 中，应始终额外关注热场如何通过空间分布重写模式选择。阅读时应重点核对相关模型假设、参数范围与文献适用条件。

若想对照高功率与连续波 PCSEL 中热-电-光约束怎样真正显形，可参考 [Hirose et al., 2014] [Yoshida et al., 2019] [Yoshida et al., 2023] [Wang et al., 2024]。阅读时应重点核对相关模型假设、参数范围与文献适用条件。 itemize
