面发射机制与面内耦合

读完本章，你应能

读前准备

第 4 章、第 5 章 中的 Bloch 模、Γ\Gamma 点、模式分裂与候选激射模概念。

阅读主线

本章所处模型层级：L1→L2

上一章已经回答了“哪些模式值得关注”。本章进一步回答“这些模式靠什么在面内形成反馈，又为什么能够向法向辐射”。我们先从普通 slab 导模出发，再引入二维周期散射，随后建立最小四波图像，最后讨论反馈与提取之间的张力，以及它如何成为后续阈值、偏振、BIC 与 CWT 的共同基础。

先从最朴素的问题开始：如果没有光子晶体，会发生什么

想象一个没有二维周期结构的普通有源 slab 波导。若波导中存在横向传播的导模，它们会沿面内传播，并由端面反射、杂散散射或额外设置的反馈结构来形成腔。此时，模式的主要命运是“继续在平面内走”。

PCSEL 的关键变化恰恰在于：我们把一层二维周期折射率调制嵌入了这个面内传播环境。结果是传播图像被根本改写，而非简单地“多了一点散射”。原本孤立的平面内波分量，开始通过倒格矢连接成网络；某些原本只会在面内传输的导模，也因此获得了向自由空间辐射的机会。

因此，理解面发射机制的第一步，是先把面内传播这件事想清楚，而非直接去看远场。PCSEL 的面发射并非孤立产生的，它来自面内导模在二维周期介质中的重新组织。

面内反馈从哪里来：从倒格矢散射看布拉格回路

设一束面内导模具有主导波矢 k∥\kvec_\parallel。若介电函数存在平面内周期调制，其傅里叶展开写为

ε(ρ,z)=∑GεG(z)eiG⋅ρ.\varepsilon(\rho,z)=\sum_{\gvec}\varepsilon_{\gvec}(z)\ee^{\ii\gvec\cdot\rho}.

那么 Maxwell 方程中的介电函数乘场项会自动引入不同平面波分量之间的耦合：

k∥⟷k∥+G.\kvec_\parallel \longleftrightarrow \kvec_\parallel+\gvec.

把它写成更接近散射论语言的形式，就是

kj−ki=G,\kvec_j-\kvec_i=\gvec,(6.1)

其中 ki\kvec_i 与 kj\kvec_j 分别是耦合前后的面内波矢。式 (6.1) 给出的正是二维周期结构中的最小 Bragg 条件：只有当两个波分量之差恰好由某个倒格矢补偿时，它们才会被同一个晶格 Fourier 分量有效连接。

这一条式子就是 PCSEL 面内反馈的源头。它说明：周期结构中的反馈是通过倒格矢把一个传播方向耦合到另一个传播方向，再由这些方向之间的闭合耦合回路形成分布式反馈，而非端面“反弹回来”。

在方格晶格中，最直观的例子是四个主要平面波分量：

(+βslab,0),(−βslab,0),(0,+βslab),(0,−βslab),(+\betaslab,0),\quad (-\betaslab,0),\quad (0,+\betaslab),\quad (0,-\betaslab),

它们分别对应沿 ±x\pm x 和 ±y\pm y 传播的导模分量。若波长和晶格常数满足近布拉格条件，这四个分量会通过最主要的倒格矢彼此耦合，构成一个最小反馈网络。这个网络正是许多 PCSEL 解析模型的起点。

这里先给出一个最小记号约定：本章的传播常数统一写作 βslab\betaslab，并满足

βslab=neffk0.\betaslab=n_{\mathrm{eff}}k_0.

其中 neffn_{\mathrm{eff}} 是把纵向层栈压缩到二维平面模型时的等效折射率。它不是“凭经验凑出来”的参数，而来自纵向模剖面与边界连续条件；完整推导见 第 17 章。

把“近布拉格条件”写成式子，会更容易和后面的 CWT 对上。对一维前后向耦合，最基本的条件是

2βslab≈mG,2\betaslab \approx mG,(6.2)

其中 G=2π/aG=2\pi/a 是主导倒格矢大小，mm 为布拉格阶次。这里必须强调一阶与二阶布拉格的物理区别：一阶条件 2βslab=G2\betaslab=G（半波长周期）主要形成 +βslab↔−βslab+\betaslab\leftrightarrow-\betaslab 的前后向耦合，折叠回 Γ\Gamma 点的分量满足 k∥=βslab−G=−βslab≠0k_\parallel=\betaslab-G=-\betaslab\neq 0，因此通常仍在光锥外，难以直接法向辐射；二阶条件 2βslab=2G2\betaslab=2G（全波长周期）则允许单次散射后 k∥=βslab−G≈0k_\parallel=\betaslab-G\approx 0 的分量落入光锥中心，打开法向出射通道。也因此 PCSEL 更强调二阶布拉格或等效的 Γ\Gamma 点折叠。对 PCSEL 常见的区中心工作图像，更有用的说法是：原本在扩展区方案中位于 ±βslab\pm \betaslab 的几支导模分量，经由倒格矢散射折叠回 Γ\Gamma 点附近，因此常把

∣k∥+G∣≈0|\kvec_\parallel+\gvec|\approx 0(6.3)

视作区中心耦合条件。教材里说“PCSEL 工作在二阶布拉格附近”，强调的是这类折叠回路，而不是孤立的整数阶次标签。

扩展区方案与简约区方案的对应关系

一阶布拉格条件 2βslab=G2\beta_{\mathrm{slab}} = G 在扩展区方案中对应导模在 ±βslab\pm\beta_{\mathrm{slab}} 处的前后向耦合；而在简约区方案中，这两个状态被折叠回第一布里渊区边界 (kx=π/ak_x = \pi/a),形成带隙。二阶布拉格 2βslab=2G2\beta_{\mathrm{slab}} = 2G 在扩展区中对应 βslab≈G\beta_{\mathrm{slab}} \approx G 的导模经散射后到达 k∥≈0k_\parallel \approx 0;在简约区中则表现为 Γ\Gamma 点附近的模式折叠。PCSEL 的法向辐射要求简约区图像中模式位于 Γ\Gamma 点 (k∥≈0k_\parallel \approx 0),这对应扩展区中 βslab≈G\beta_{\mathrm{slab}} \approx G 的分量经一次倒格矢散射后到达光锥中心。 如果把 式 (6.1) 与 式 (6.3) 放在一起看，会更容易理解本章后面要不断出现的两件事。第一，面内反馈来自“导模 →\rightarrow 导模”的闭合散射回路；第二，法向辐射来自“导模 →\rightarrow 光锥内连续谱”的开放散射回路。两条路的区别不在于是否经过周期结构，而在于散射后的终态仍在导模族里，还是已经掉进了辐射连续谱里。

为什么说 PCSEL 的反馈不是一维 DFB 的简单二维版

把 PCSEL 说成“二维 DFB”在启发式上并非完全错误，因为两者都依赖周期结构提供分布式反馈。但如果把这句话理解得太字面，就会忽略 PCSEL 的特有之处。

一维 DFB 的核心是：沿单一传播方向的前后波耦合。而 PCSEL 中，不同面内方向上的波同时参与耦合，模式不再只是“前向波和后向波”的简单组合，而可能是多个等价传播方向的相干叠加。于是：

换句话说，一维 DFB 的直觉可以帮助入门，但不能替代对二维散射网络的理解。

垂直辐射为什么会出现：从光锥条件理解面发射

到这里还需要回答一个核心问题：如果面内耦合形成了反馈，那为什么光又能从法向出去？

关键在于自由空间辐射通道的动量匹配。对于频率为 ω\omega 的自由空间波，平面内波矢必须满足

∣k∥∣≤noutωc,|\kvec_\parallel| \le n_{\mathrm{out}}\frac{\omega}{c},(6.4)

其中 noutn_{\mathrm{out}} 是目标输出侧外部介质的折射率；若上方为空气，则 nout≈1n_{\mathrm{out}}\approx 1。现实 PCSEL 不只存在一个光锥，而是有上下两个光锥：向上空气侧的光锥较窄，向下衬底侧的光锥更宽。以下方 GaAs 衬底为例，常有 nsub≈3.5n_{\mathrm{sub}}\approx 3.5，因此许多对空气侧来说仍偏“导模”的分量，对衬底侧却已经是允许辐射的波。这也是上下辐射天然不对称的第一原因。满足式 (6.4) 的区域称为光锥（light cone）。普通 slab 导模往往位于光锥之外，因此难以直接向自由空间辐射。但周期散射可以改变面内动量：一个原本位于光锥外的导模分量，经由倒格矢散射后，可能被折回到上方或下方光锥内，于是对应的场就能向自由空间泄露。

这就是 PCSEL 面发射的核心机制：面内导模先存在，周期结构再把它的一部分动量“搬运”到可辐射区域。因而面发射是由晶格动量补偿打开的辐射通道，而非对原有导模的简单泄漏。

如果把这句话写成更像“可计算判据”的形式，就是：先有 slab 导模色散

ω=ωguided(k∥),\omega = \omega_{\mathrm{guided}}(\kvec_\parallel),

它在折叠前通常位于光锥外；再经由倒格矢散射把面内动量改写为 k∥+G\kvec_\parallel+\gvec；最后检查是否满足

∣k∥+G∣≤noutωc.|\kvec_\parallel+\gvec| \le n_{\mathrm{out}}\frac{\omega}{c}.(6.5)

满足式 (6.5) 的分量就进入辐射连续谱，不满足的分量则继续留在导模家族中。于是，“面内反馈”和“法向耦出”才会成为同一个散射网络的两面。

更进一步，某个具体辐射通道的强弱并非一句“落入光锥就会辐射”就结束了。若把目标辐射通道记为 ν\nu，其平面内辐射波矢记为 k∥,νrad\kvec_{\parallel,\nu}^{\mathrm{rad}}，则导模到该通道的耦合振幅在最小投影层级上可写成

dν∝∫VΔε(ρ,z) Eν,rad∗(ρ,z)⋅Eguided(ρ,z) dV.d_\nu \propto \int_V \Delta\varepsilon(\rho,z)\, \bm{E}^{\ast}_{\nu,\mathrm{rad}}(\rho,z)\cdot \bm{E}_{\mathrm{guided}}(\rho,z)\,\dd V.(6.6)

若再把周期扰动展开到倒格空间，且只保留满足

k∥,νrad−k∥,guided=Gν\kvec_{\parallel,\nu}^{\mathrm{rad}}-\kvec_{\parallel,\mathrm{guided}}=\gvec_\nu

的主导 Fourier 分量，则式 (6.6) 会压缩成

dν∝∫ΔεGν(z) eν,rad∗(z)⋅e0(z) dz.d_\nu \propto \int \Delta\varepsilon_{\gvec_\nu}(z)\, \bm{e}^{\ast}_{\nu,\mathrm{rad}}(z)\cdot \bm{e}_{0}(z)\,\dd z.(6.7)

这是本章用于估计第一步散射通道的核心公式。它说明某一辐射通道的幅度由两部分共同决定：一是恰好匹配该动量转移的结构 Fourier 分量，二是导模与辐射通道在纵向上的场重叠。因此，面内反馈和法向辐射是同一套 Fourier 散射网络在不同终态上的投影，而非两套无关物理。 notebox 式 (6.7) 给出的是比例关系而非严格等式。严格的辐射振幅还需要包含纵向波矢失配因子 1/kz,ν1/k_{z,\nu} 以及来自模式归一化的前置系数。在定性分析通道选择时，这些因子通常不影响主导物理图像，但在进行定量计算时必须补全。 notebox

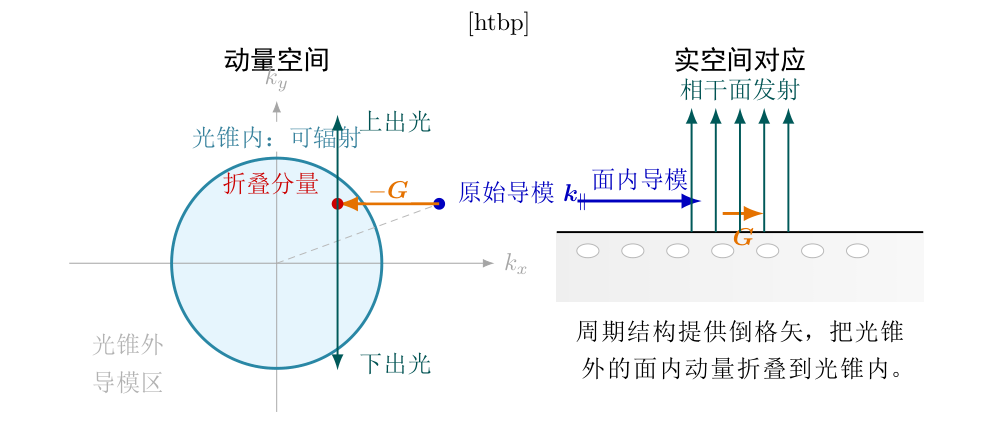

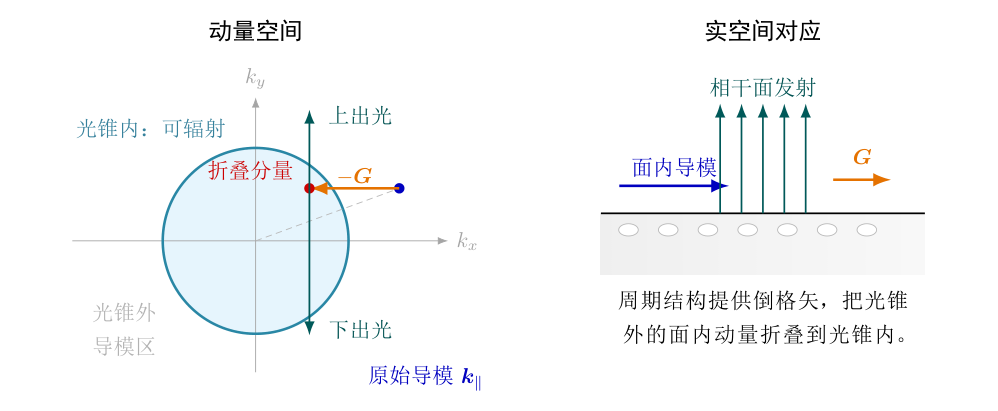

动量折叠把面内导模分量送入辐射连续谱的示意图。蓝点表示原始导模分量，橙色箭头表示由倒格矢提供的动量转移，红点表示折叠后的分量；一旦落入光锥，便可向上下自由空间通道辐射。
动量折叠把面内导模分量送入辐射连续谱的示意图。蓝点表示原始导模分量，橙色箭头表示由倒格矢提供的动量转移，红点表示折叠后的分量；一旦落入光锥，便可向上下自由空间通道辐射。图 6.1 · 原始 LaTeX/TikZ 图源独立渲染

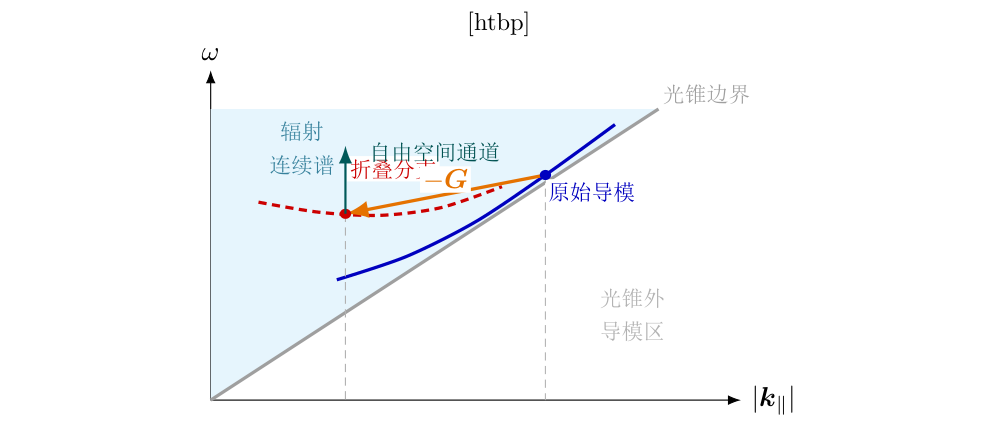

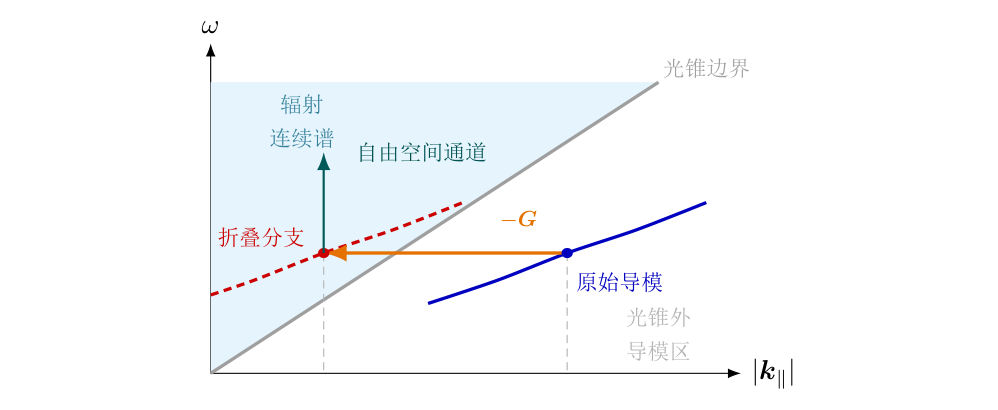

平板导模色散与光锥边界示意。周期散射并不创造新色散，而是把原本位于光锥外的导模分量平移到光锥内；产生辐射的是折叠后的分支与自由空间连续谱的相交。
平板导模色散与光锥边界示意。周期散射并不创造新色散，而是把原本位于光锥外的导模分量平移到光锥内；产生辐射的是折叠后的分支与自由空间连续谱的相交。图 6.2 · 原始 LaTeX/TikZ 图源独立渲染

最小四波图像：为什么它能抓住 PCSEL 的主导物理

为了把上述图像变成可计算模型，先考虑方格晶格中最常见的四个主导面内分量：

Rx,  Sx,  Ry,  Sy,R_x,\; S_x,\; R_y,\; S_y,

其中 RxR_x 和 SxS_x 分别表示沿 +x+x 与 −x-x 传播的波，RyR_y 和 SyS_y 类似。对这些分量做慢变包络近似，可以写出耦合方程

ddt[RxSxRySy]=(Ω−Γ+K)[RxSxRySy].\frac{\dd}{\dd t} \begin{bmatrix} R_x\\S_x\\R_y\\S_y \end{bmatrix} = \left( \bm{\Omega} - \bm{\Gamma} + \mathbf{K} \right) \begin{bmatrix} R_x\\S_x\\R_y\\S_y \end{bmatrix}.(6.8)

这里 K\mathbf{K} 的非对角元代表不同传播方向之间的散射耦合，Γ\bm{\Gamma} 中则包含辐射损耗和内部损耗。图 6.3直观展示了三种主要的表面发射机制及其统一描述。

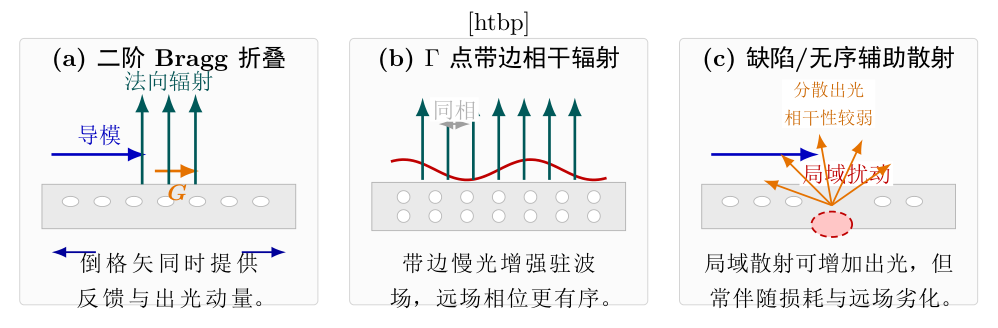

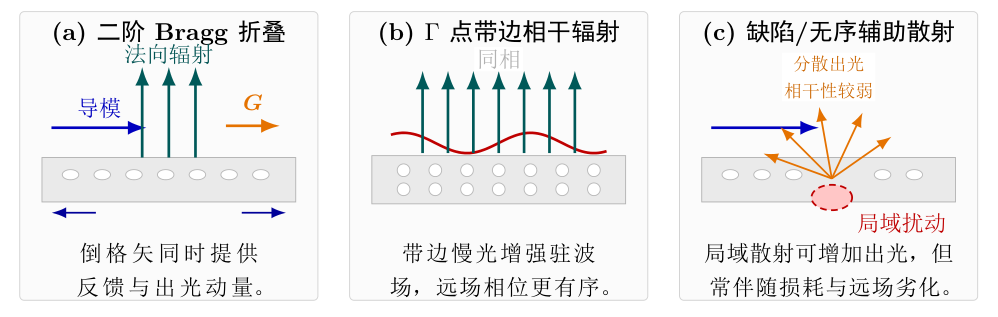

光子晶体面发射激光器中三类主要面发射机制对比：二级衍射、带边相干辐射与缺陷辅助散射。
光子晶体面发射激光器中三类主要面发射机制对比：二级衍射、带边相干辐射与缺陷辅助散射。三者都可以理解为周期或局域扰动把面内导模耦合到辐射通道，但相干性、方向性和损耗代价不同。图 6.3 · 原始 LaTeX/TikZ 图源独立渲染

这里的慢变包络近似并非一句口头假设，而有明确的尺度条件。若某支基本波写成

Em(ρ)=am(ρ)eiβm⋅ρ,E_m(\rho)=a_m(\rho)\ee^{\ii\beta_m\cdot\rho},

则要求包络变化尺度远大于载波周期，典型地可写成

∣∇∥2am∣≪∣2βm⋅∇∥am∣.\left|\nabla_\parallel^2 a_m\right| \ll \left|2\beta_m\cdot\nabla_\parallel a_m\right|.(6.9)

式 (6.9) 失效时，说明模式已经不再由少数慢变基本波主导，此时应谨慎使用最小四波图像，并考虑更高阶 CWT 或直接转入全波方法。

这个模型之所以有教学价值，不在于它已经足够精确，而在于它第一次把“模式分裂”“偏振选择”“损耗排序”“竞争关系”放进了同一个矩阵里。一旦接受这种统一表述，后面的 CWT、RCWA 和 FEM 只是在逐层提高保真度，而不是突然更换物理对象。

若某个结构改动主要增强了 Rx↔SxR_x \leftrightarrow S_x 这条回路，而对 xx、yy 两组分量之间的交叉耦合作用较弱，那么最先被改写的常常是纵横两个主偏振方向的模式分裂。反过来，若某个改动主要打开的是通往光锥的散射分量，那么它更可能优先改写的是辐射损耗、阈值与远场，而不一定先改写偏振。

晶格傅里叶分量为什么如此关键

式 (6.8) 只是最小模型。它通常忽略高阶倒格矢、完整纵向矢量效应、有限尺寸边缘散射和温度依赖。它适合建立主导机制和参数方向判断，不适合在未经校准的情况下直接替代 RCWA/FEM/FDTD 做最终定量结论。

但它已经足以说明一个需要注意的事实：孔半径、孔形状、占空比、刻蚀深度等几何参数，并不会“平均地”影响所有物理量，而是通过不同傅里叶分量选择性地改写不同耦合通道。也因此，PC layer 的几何微调不能脱离纵向外延设计单独理解；同一个几何改动，在不同外延层栈下可能对应完全不同的反馈、辐射与损耗后果。

反馈与提取之间的张力：为什么 PCSEL 设计不能只追一个指标

到这里可以把本章最重要的工程结论明确写出来：PCSEL 设计是在二者之间寻找可工作的窗口，而非“让反馈尽可能强”或“让辐射尽可能强”。

若辐射太弱，模式虽然容易积累能量，但输出提取效率差，远场可能不理想；若辐射太强，目标模还未来得及积累足够能量就被泄露掉，光学阈值反而升高。可工作的 PCSEL 设计通常不是单一指标取极值，而是多个指标同时落在可接受范围内：

这也解释了为什么设计讨论里会反复出现 trade-off。这里的 trade-off 来自同一组散射通道对两类过程的同时控制：腔内储能与有用输出。

模式竞争在本章图像下如何理解

现在回到上一章的模式选择问题。不同候选模之所以竞争，是因为它们对应不同的耦合网络本征态，而非因为它们名字不同。即使两个模式频率接近，如果一个模式在耦合矩阵中对应较小的辐射损耗、更好的有源区重叠和更有利的对称性，那么它在净增益排序上就可能明显占优。

换句话说，模式竞争并非“后面阈值章节才讨论的事情”，它从耦合网络建立时就已经开始了。本章给出的不是最终阈值答案，但它告诉我们：竞争的根子在哪里。

有限尺寸为什么会改变本章图像

本章的大部分讨论都默认无限周期或至少大尺寸周期结构，因此耦合网络可以在 Bloch 图像下被整齐组织。真实器件一旦有限，至少会出现以下修正：

因此，本章建立的是“核心反馈机制”，而不是全部器件细节。后面的 CWT、RCWA 和有限尺寸全波仿真，本质上都在做同一件事：把这里的理想耦合网络，逐步修正成真实器件中的耦合网络。

2024--2026 前沿补充：反馈网络的“调制-功率”双目标约束

近两年的器件路线给了本章一个非常具体的反向约束：PCSEL 的反馈网络不能只服务于“低阈值”，还需要同时满足高速调制与高功率输出。直接调制瓦级 PCSEL 已在自由空间链路场景中给出器件证据[Morita et al., 2024]，随后频率调制高功率 PCSEL 与长距离相干链路也进一步验证了“高亮度 + 高速 + 系统可用性”的并行目标[Inoue et al., 2025] [Aoki et al., 2026]。

对本章模型语言而言，这意味着同一组散射通道至少要同时满足三件事：

因此，“把某个被动指标推到极值”通常不是最优策略。更可靠的做法是把反馈-辐射-动态三者放入同一预算：先在单胞层确认耦合方向，再在有限尺寸和器件层检查该方向是否仍保留调制与热稳定窗口。这种预算关系直接连接了本章与后续 第 23 章、第 25 章 的工作流闭环。

与后续章节的关系

本章实际上把后续几章的逻辑都搭好了。

因此，本章是从 Γ\Gamma 点候选模过渡到阈值、偏振、BIC 与 CWT 的共同桥梁，而非孤立的“现象解释章”。更进一步说，本章给出的散射网络并不只决定“能否出光”，还在给后面的动态学预设边界：哪一支模式损耗更低、哪一支模式更容易耦合到法向辐射、哪一支模式更容易受结构扰动改写，都会直接影响 第 23 章 中的模式竞争、调制响应和线宽来源。

回看本章

PCSEL 的面发射机制不是“先有腔，再让光漏出来”，而是二维周期散射网络同时承担了反馈与辐射两种功能。理解这种双重功能之后，就能明白为什么晶格傅里叶分量、光锥耦合、模式竞争和提取效率会在后续章节里反复一起出现。对 PCSEL 来说，面发射并非附加效果，而是腔物理本身的一部分。也正因为如此，本章与后面的两个关键词直接相连：一条线通向 第 9 章，在那里同一组辐射通道会被整理为 BIC / quasi-BIC 的辐射工程问题；另一条线通向 第 7 章、第 23 章，在那里这些通道又会被重新写成阈值排序、阈上稳定性和噪声问题。若在这里把面发射理解成单纯“漏光”，后续关于 BIC、阈值和动态学的联系就会被切断。

练习题

enumerate [基础] 试用自己的语言解释：为什么面内反馈与垂直出光可以由同一组周期散射通道同时产生？

[基础] 若某结构把目标模的辐射耦合增强了一倍，你会优先检查哪三类后果？

[进阶] 从光锥图像出发，解释为什么某些模式虽然存在于 slab 中，却几乎不参与法向辐射。

[综合] 试给出一个你认为适合用最小四波模型描述的 PCSEL 场景，并说明原因。 enumerate

延伸阅读

itemize [Joannopoulos et al., 2008] [Fan & Joannopoulos, 2002] 中关于周期散射、导模共振与辐射通道的讨论。

读完 第 10 章 后回看本章，会更容易把这里的图像和矩阵模型对应起来。

若想继续追问“哪些法向辐射是可以被对称性关闭的”，应接着读 第 9 章；若想追问“这些辐射与损耗排序在阈上如何演化为模式竞争和线宽差异”，则应继续读 第 23 章。 itemize
