数值方法

FDTD 与 FEM 在 PCSEL 建模中的作用

读完本章，你应能#

• 理解为什么在 RCWA 之后仍然需要 FDTD 与 FEM，以及它们分别擅长解决哪类 PCSEL 问题。

• 掌握几何设置、边界条件、激励源、结果提取和收敛检查的基本逻辑，而不是停留在软件界面操作层面。

• 清楚地区分冷腔分析、带损耗分析和加入增益后的分析在数学意义上有什么不同。

读前准备#

建议已掌握 第 14 章、第 7 章、第 8 章 中关于开放边界、损耗、远场和阈值的基础概念。

本章结构#

本章所处模型层级：L1→L2

上一章的 RCWA 解决的是周期单胞开放结构问题，但真实 PCSEL 最终总要回到有限尺寸器件。边缘、有限孔阵、非理想窗口、局部几何细节和复杂外延层堆栈，都会把问题推向更一般的全波求解。本章先解释为什么 FDTD 和 FEM 会在这里登场，再分别说明它们的控制方程和数值哲学，随后讨论边界条件、激励源、共振参数提取与远场计算，最后严格说明它们能给出什么、又不能单独给出什么。

为什么有限尺寸一旦重要，全波方法就不可回避#

对 PCSEL 来说，使单胞方法不再充分的，不只是“器件变大了”，而是有限尺寸带来的物理变了。无限周期模型里，模式由 Bloch 波矢标记；有限器件里，模式必须同时满足边缘终止、横向包络和开放边界条件。于是，边缘泄漏、横向模式竞争、注入窗口截断和热透镜效应都会显式出现。

此时，如果还只依赖周期单胞方法，就会把有限器件里决定模式排序的一部分物理漏掉。FDTD 与 FEM 的意义在于，它们不再默认平面内无限周期，而是直接对给定有限几何上的 Maxwell 方程做求解。也正因为如此，它们成为从“单胞光学”走向“真实器件光学”的关键台阶。

表 15.1系统对比了FDTD、FEM 和RCWA三种方法的关键特征。对PCSEL建模而言，这三种方法并非相互排斥，而是各有舒适区：RCWA适用于无限周期结构的快速扫描和初步设计；FDTD适用于有限尺寸阵列的宽带响应和瞬态过程；FEM 则适用于复杂几何结构的高精度本征模分析。在实际工作流程中，通常会先用RCWA或CWT筛选候选结构，再用FDTD或FEM进行精细验证，最后结合TCMT进行物理诠释。

同一个 Maxwell 方程，为什么会分化出两种数值哲学#

无论 FDTD 还是 FEM，最终处理的都是 Maxwell 方程。若写成频域形式，可用

其中 $k_0=\omega/c$，$\J$ 是外加源项。FEM 直接对 式 (15.1) 的弱形式进行离散；FDTD 则回到时域，对 Maxwell 旋度方程逐时步推进。两者的根本差异，是看问题的方式不同，而非“谁更高级”。

FDTD 通过时间推进观察场如何建立、衰减和传播。它适合宽带激励和瞬态过程，因为一次时域仿真可以在后处理时取出多个频率分量。

FEM 则更像是频域定点瞄准。它适合在指定频率附近做高精度场分布分析，也适合直接构造本征值问题来求开放腔的复频率与模场。

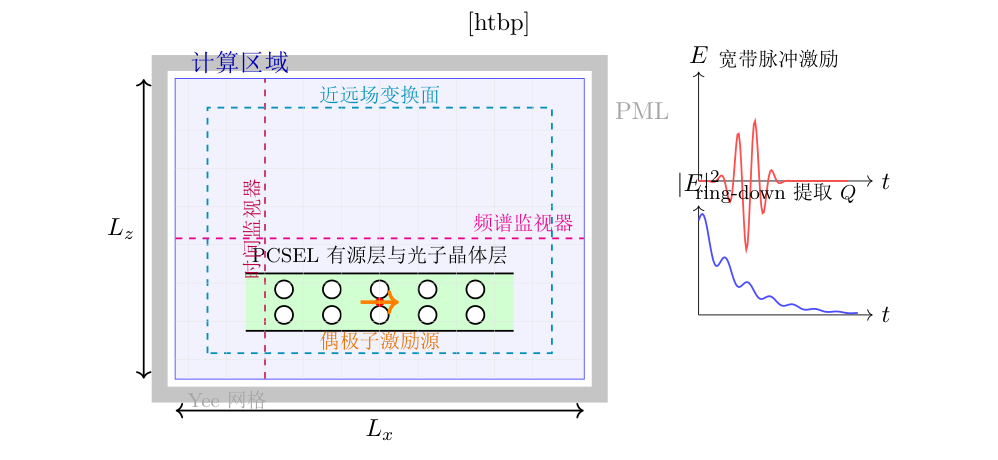

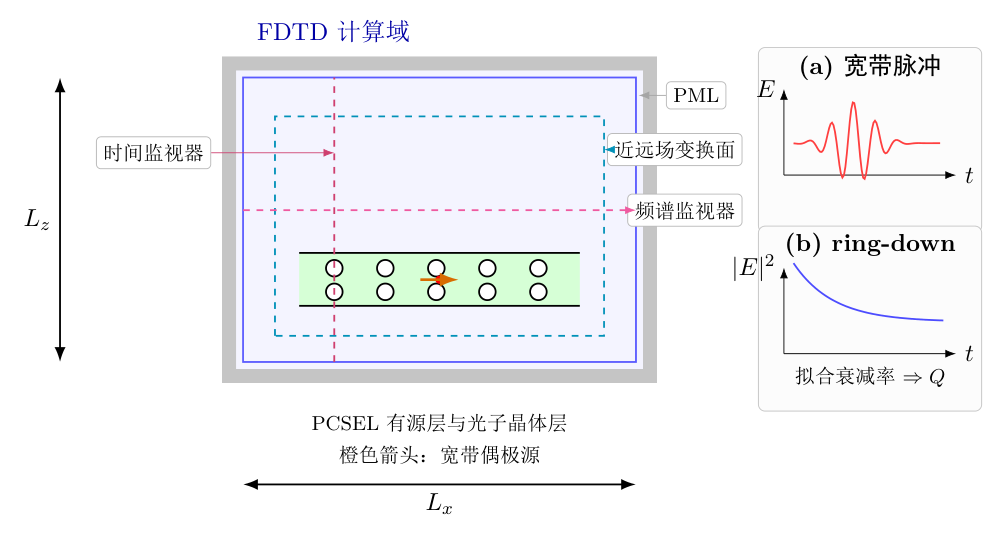

概括地说，FDTD 侧重时间演化和宽带响应，FEM 侧重指定频率或指定模态附近的精细求解。 为了帮助读者直观理解FDTD 仿真的完整配置，图 15.1展示了一个典型的三维PCSEL FDTD仿真区域设置示意图，包括PML 吸收边界层、PCSEL有源层结构、PhC孔洞阵列、偶极子激励源、时间监视器、频谱监视器以及近远场变换面的位置关系。图中参数（例如 PML 厚度）应视为[工程经验]起点，需由收敛扫描确认，不是固定标准[Berenger, 1994] [Taflove & Hagness, 2005]。

图 15.1展示的给出的不只是几何布局，也包括边界、源和监视器之间的基本约束：PML确保开放边界条件正确实现，监视器位置决定了能否准确提取共振参数，而激励源的选择直接影响哪些模式会被有效激发。对于PCSEL这类高Q值共振系统，合理的仿真配置不能由单纯细化网格替代。

FDTD 的强项：宽带、瞬态与模建立过程#

FDTD 的核心是把时域 Maxwell 方程写在交错的 Yee 网格上，用电场和磁场在半时间步上交替更新。该方法适用于 PCSEL 中的三类问题。

第一，它天然适合宽带问题。用一个短脉冲或调制源激励器件，就可以在一次仿真中得到一段频谱中的响应。这对于寻找候选共振频率和观察多模并存较方便。

第二，它能够直接看模如何建立与衰减。如果想判断某个共振是快速泄漏还是长寿命，时域包络会给出直观的图像。

第三，它容易和时域监视器结合，提取瞬态远场、延迟响应或短时干涉现象。这对某些动态调制或脉冲工作问题尤其有用。

但 FDTD 的代价也很明确。为了保证精度，它需要足够细的空间网格和满足稳定条件的时间步长；三维器件一旦横向尺寸变大，存储和时间成本会迅速上升。PCSEL 又往往同时具有微细孔结构和较大横向尺寸，这是 FDTD 容易变得昂贵的原因。

FEM 的强项：复杂几何、本征模与局域高精度#

FEM 的优势在另一边。它通过构造弱形式，把几何复杂性和材料非均匀性更自然地吸收到网格与形函数中。对于 PCSEL 来说，这带来几个实际好处。

第一，复杂孔形、锥形刻蚀、圆角、分段金属和非规则边界都能更自然地表示，而不需要被强行贴合到正交网格。

第二，FEM 适合做本征频率求解。通过加入 PML 等开放边界，直接求解复本征频率，就能得到冷腔共振频率和辐射 $Q$。

第三，FEM 在局域场细节分析上往往更强。若你需要精确比较量子阱区、掺杂区、金属邻近区的场重叠，或者精确获取某一支模式的近场矢量结构，FEM 常常更适用。

当然，FEM 也不是没有代价。它的前处理通常更重，对网格质量和求解器参数更敏感；而且如果目标是扫很宽的频段，频域逐点扫描会比 FDTD 更耗时间。

FDTD 与 FEM 的区别，不是“一个近似，一个精确”。两者都是数值离散方法，都需要收敛检查和边界审计。主要区别在于：FDTD 的误差更多地表现在时空离散和长时间积分上，FEM 的误差更多地表现在网格质量、弱形式离散和开放边界本征值的谱污染上。

几何设置为什么不能只靠“画出来”#

全波方法里，几何设置从来不是一个机械步骤。对 PCSEL 而言，几何模型至少同时承载三类信息：

• 晶格和孔形决定的面内反馈与辐射通道；

• 外延层堆栈决定的纵向约束和损耗重叠；

• 有限孔阵、边缘吸收和窗口定义决定的横向模式边界。

如果只把“周期孔阵”画出来，而不把真实外延层、接触层和边缘终止方式带进去，那么算出的模式常常只是“美观的理想光学对象”，而不是器件会真的支持的模式。也就是说，几何是否足够真实，直接决定你在算“物理问题”还是在算“几何练习题”。

这种纵向误差在 PCSEL 上尤其严厉，因为其外延层既参与光学，也参与后续电学和热学接口。光场哪怕只是在纵向上偏移一点，量子阱重叠和掺杂吸收就都可能随之改变。

边界条件：PML 不是附件，而是模型的一部分#

只要求解开放器件，边界条件就是结果的一部分，不是外加包装。对 FDTD 和 FEM 来说，最常见的开放边界处理都是 PML。它的目标是在有限计算域内尽量模拟“波向无穷远走掉而不反射回来”。

但初学者容易把 PML 当成一个固定配件，仿佛加上去就自然没问题。实际上，PML 厚度、距离器件的间隔、坐标拉伸参数和离散质量，都会直接影响共振频率、$Q$ 值和远场。若 PML 太近，器件近场和倏逝场会直接碰到吸收层；若 PML 太薄或参数不当，又会产生伪反射，污染高 $Q$ 模和远场主瓣。

因此，对任何声称给出辐射 $Q$ 或远场的 FDTD/FEM 结果，都应该追问：边界离器件多远？PML 厚度怎么选？结果对这些参数是否收敛？如果这些问题答不出来，那么结果的可信度就不够。

warningbox 高$Q$腔的 PML 特殊要求。对$Q > 10^4$的高$Q$腔（如 BIC 或准-BIC 模），常规 PML 设置可能导致显著的数值误差：

• 目标反射率：应达到$R_{\mathrm{PML}} < 10^{-8}$而非普通的$10^{-6}$

• PML 厚度：建议增加到$\lambda_0/n_{\min}$以上，或使用渐变 PML(graded PML)

• 距离要求：倏逝尾场必须在到达 PML 前衰减到峰值的$10^{-6}$以下

• 验证方法：扫描 PML 参数（厚度、吸收强度、距离）时，$Q$值变化应小于$1\%$

若 PML 设置不足，高$Q$模的数值$Q$值会被人为限制在$10^4$--$10^5$量级，无法反映真实物理极限。 warningbox

更具体地说，若要报告一个可追溯的开放边界结果，至少应给出三条收敛句：第一，PML 与器件距离从 $d_{\mathrm{PML}}^{(1)}$ 增加到 $d_{\mathrm{PML}}^{(2)}$ 时，目标模频率与 $Q$ 的变化量；第二，PML 厚度从 $L_{\mathrm{PML}}^{(1)}$ 增加到 $L_{\mathrm{PML}}^{(2)}$ 时的变化量；第三，远场主瓣角度与主瓣半高全宽是否对监视面位置稳定。若这三条信息没有出现，那么“边界已经足够远”通常只是主观判断。

若使用 FDTD，还必须同时给出空间网格与时间步长的起点。对三维 Yee 网格，稳定性的最小 Courant 条件可写成

工程上通常再乘一个安全因子 $S<1$，例如取 $\Delta t=S\Delta t_{\max}$、$S\sim0.5$（[工程经验]）。同时，空间网格也应至少满足

其中 $r_{\mathrm{feature}}$ 代表最小孔边圆角、最窄脊宽或最薄有效层厚度。对量子阱、金属邻近层和陡侧壁附近，还应再做局部加密。这样写的意义是提醒：时间步长不是独立自由度，它被最细网格直接锁定，而非要求读者死记一个数字；而最细网格又必须由波长分辨率和最小几何特征共同决定。 只要孔边、薄量子阱附近或金属邻近层要求更细的 $\Delta x,\Delta y,\Delta z$，$\Delta t$ 也必须同步减小。否则，即便频谱看上去平滑，结果也可能只是数值色散和时间离散误差共同伪装出来的“稳定解”。

激励源的选择，其实是在决定你想看什么#

FDTD 和 FEM 并不自动知道你关心哪一支模式。源的放置方式、方向、时域或频域特性，实际上是在告诉求解器“请优先激发哪些对称性和哪些频段”。

如果目标是搜寻候选共振频率，宽带脉冲源通常很合适；如果目标是选择性激发某种偏振或某类对称性模式，则应使用与目标模式近场结构匹配的电流源、偶极源或端口源；如果目标是得到稳态散射响应，则频域连续波源更合适。

这一步之所以重要，是因为错误源设置并不会总是导致仿真报错，而更常见的是：它悄悄让你只看到某几支容易被激发的模式，误以为系统里就只有这些模式。对接近简并的 PCSEL 候选模来说，这种误导尤其危险。

若目标是比较一对近简并正交偏振 Gamma 点模，而激励源只沿单一方向放置且恰好与其中一支模式强耦合，那么仿真中另一支模式可能几乎不出现。此时若不更换源方向或改用本征模分析，就可能错误得出“器件天然单偏振”的结论。

怎样从时域或频域结果里提取共振频率与品质因子#

对冷腔分析来说，最常提取的两个量是共振频率和品质因子。FDTD 中，常见做法是在脉冲激励后观察某个监视点的场随时间衰减，再对包络做指数拟合，从而得到衰减率 $\gamma$，进而写成

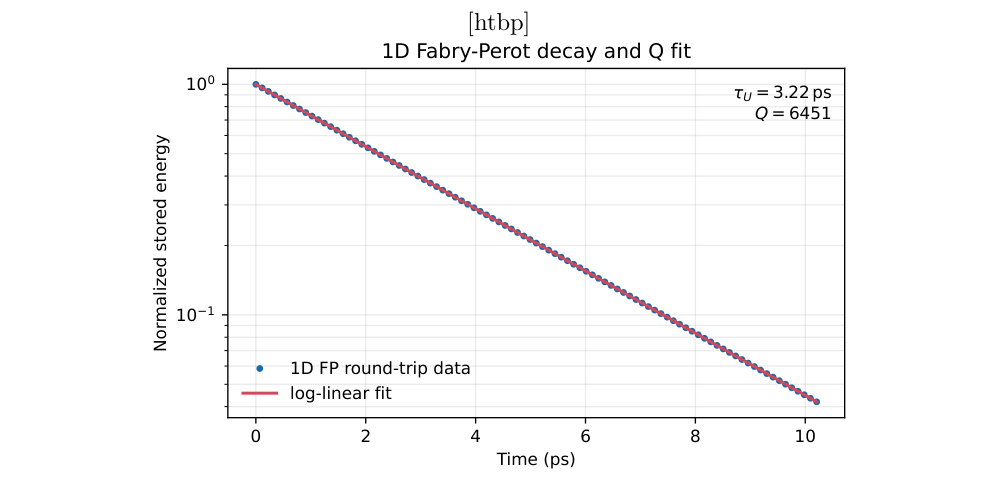

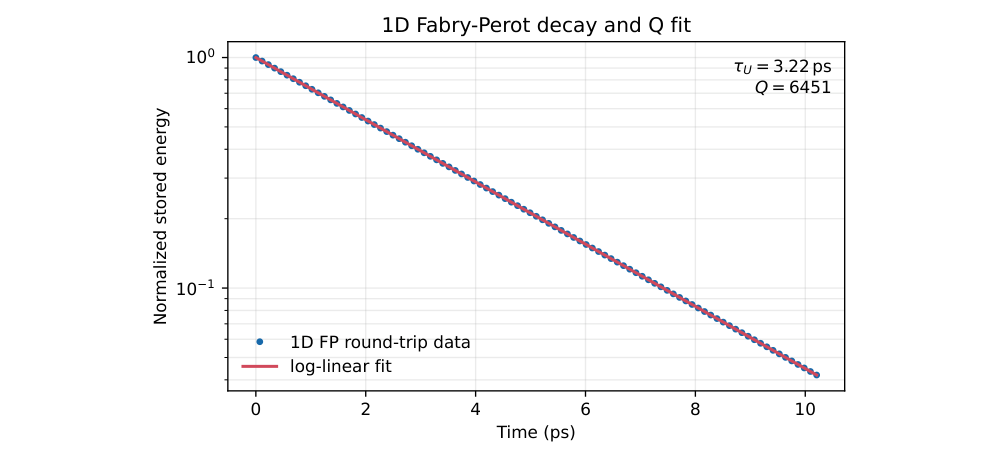

这个一维算例由 code/fp_decay_q/run_fp_decay_q.py 生成，是检查 $Q$ 定义、拟合窗口和单位换算的校准件：储能按 $U(t)\propto\exp(-t/\tau_U)$ 衰减时，$Q=\omega_0\tau_U$。它没有模拟 PCSEL 的三维有限阵列，但能在进入 FDTD 前先排除“把场幅寿命和能量寿命混成两倍”这类基础错误。输出的 CSV、JSON 和图都保存在 code/fp_decay_q/output/。

warningbox 模拍频对$Q$提取的影响。当结构支持两个或多个近简并模（频率差$\Delta\omega \lesssim \gamma$）时，时域衰减信号会出现模拍（mode beating）现象：

此时简单的单指数拟合会给出错误的$\gamma$和$Q$值。正确处理方法包括：

• 谐波反演（harmonic inversion）：将信号拟合成多个指数衰减项的叠加

• 滤波隔离：在频域用窄带滤波器分离出单个模式后再做时域拟合

• 本征模求解：直接使用 FEM 或 FDTD 的本征模求解器获取各模的复频率

• 长时间窗：确保时间窗长度$T \gg 2\pi/\Delta\omega$以分辨拍频周期

若忽略模拍效应，近简并模的$Q$值可能被高估或低估一个数量级以上。 warningbox

FEM 中，则常通过开放本征值求解直接得到复频率

再由 式 (15.3) 得到 $Q$。两条路在理想条件下是一致的，但它们对数值误差的敏感方式不同。因此，若条件允许，让时域和频域对同一几何给出一致的趋势，是有价值的互证。

这里再次要强调：冷腔频率和冷腔 $Q$ 是重要输入，但仍不是器件工作点本身。把它们直接当作激射频率和工作阈值，是层次上的错误。

近场、远场与模场：怎样读出可用于后续建模的量#

全波仿真会产生大量场图和谱图，但关键是明确应从中提取哪些量。

首先是模场分布。它是为了和后续的量子阱重叠、损耗层重叠、偏振结构和边缘泄漏联系起来，而非为了“看起来像不像文献图”。

其次是远场。远场与偏振可工程化是 PCSEL 的主要性能指标之一，因此必须确认远场主瓣、旁瓣和角宽是否对网格、边界和监视面位置稳定。

再次是功率流和损耗分解。如果可能，应分辨功率是主要向上辐射、向下辐射，还是从侧边泄漏。否则即便 $Q$ 给出来了，也难以理解损耗来源。

最后是与器件层的接口量，例如与量子阱区的重叠因子、与重掺杂层或金属层的场重叠。这些量往往比单一“最大场强”更重要，因为它们直接进入 第 17 章、第 18 章、第 19 章、第 20 章 的器件模型。

若要把近场变成可比较的远场，至少要记住角谱或近远场变换的最小形式。对监视面上的切向场，远场复振幅可形式化写成

其观察角满足

式 (15.5)、式 (15.6) 的意义是提醒两个常见事实：第一，远场角谱本质上是监视面切向场的二维傅里叶变换，而非要求读者手写近远场变换程序；第二，若监视面过近、截面过小或含有强反应近场，角谱会被直接污染。

冷腔分析和带增益分析的区别#

对初学者来说，一个特别容易混淆的问题是：在全波方法里“加一点损耗或增益”看起来只是改材料参数，为什么物理上层级却变了？原因是冷腔分析求解的是被动线性系统，而加入增益后，系统开始逼近一个有源开放系统。

如果只是加入一个均匀、小信号的虚部增益并保持线性，那么你得到的仍然只是“光学阈值趋势”或“复频率如何变化”的信息；一旦再加入载流子分布、增益饱和和温升反馈，问题就不再是单纯电磁本征问题，而变成光-电-热耦合问题。也就是说，数学上的变化不仅是“参数值改了”，而是“方程组和闭合条件都改了”。

很多工作中会把“冷腔全波仿真 + 均匀增益补偿到零衰减”的结果直接称为“器件阈值仿真”。这种说法是不严谨的。它最多是光学线性阈值估计，不是电注入器件级阈值电流预测。

收敛检查：哪些量必须扫，哪些量必须复核#

全波结果是否可信，不能靠肉眼判断。最基本的检查至少包括四类。

第一类是空间离散收敛。FDTD 需要扫描网格尺寸；FEM 需要扫描网格密度和局部加密策略。

第二类是边界收敛。PML 厚度、边界距离和吸收参数必须被扫过，而不能只选一组看上去顺眼的数。

第三类是时间或求解容差收敛。FDTD 中要检查时间步长和总仿真时长；FEM 中要检查求解残差、特征值搜索区间和迭代容差。

第四类是结果提取方式收敛。不同监视点、不同拟合窗口、不同近远场变换面，不应导致结论大幅波动。

若这四类检查不能通过，即使场图平滑，也不应进入器件级推断。

对本科生或第一次上手的研究者，更可执行的说法是：至少固定一份最小收敛账本。FDTD 至少记录 $\Delta x$、Courant 因子、总时间窗 $T_{\mathrm{sim}}$、PML 厚度与距离；FEM 至少记录网格最小尺寸、单元阶次、特征值搜索区间、残差容差和 PML 设定。只有账本存在，后续“结果为什么可信”才不是回忆题。

本章在整条器件主线中的位置#

在全书结构中，本章连接周期单胞光学与有限器件光学。第 14 章 给出开放周期单胞层面的结论，而本章把问题推进到有限尺寸全波层面。接下来 第 16 章 会总结为什么单一方法不能覆盖所有问题，并给出推荐的互证工作流。再往后 第 17 章、第 18 章、第 19 章、第 20 章 则把这些光学结果转交给外延、增益、电注入和热耦合模型，进入器件级模型。

因此，FDTD 和 FEM 在书中的角色，是把“候选模光学”转化为“真实器件光学”的关键桥梁，而非简单增加两个求解器名称。

回看本章#

FDTD 与 FEM 都是在有限尺寸、开放边界下求解 Maxwell 方程的全波方法，但它们擅长的对象不同。FDTD 长于宽带和瞬态，FEM 长于复杂几何和高精度本征模分析。对 PCSEL 而言，它们的主要价值在于把无限周期单胞结论推进到真实有限器件，并输出与外延、增益、电注入和热耦合模型兼容的场分布与损耗信息。它们适用对象不同；二者都不能替代器件级多物理场回写，也不能单独给出最终工作结论。

练习题#

1. [基础] 解释为什么在 RCWA 之后，有限尺寸器件分析不能被简单省略。

2. [基础] 比较 FDTD 与 FEM 在“宽带扫频”“复杂孔形”“高 $Q$ 本征模”和“瞬态建立过程”四个问题上的优劣。

3. [进阶] 设计一套用于 PCSEL 冷腔 $Q$ 提取的收敛检查方案，至少包含网格、边界和结果提取三类参数。

4. [综合] 给出一个“冷腔全波结果很好看，但器件最终仍会失败”的可能场景，并说明缺失了哪一层物理。

延伸阅读#

• 下一章将把 CWT、RCWA、FDTD 和 FEM 统一放到同一个工作流里比较。读完下一章后，再回看本章会更清楚每种方法分别对应哪一类问题。

• 若想补充数值方法基础，可参考 [Taflove & Hagness, 2005] [Jin, 2015] 中关于时域方法、有限元方法与开放边界处理的章节，并结合 [Berenger, 1994] 回看 PML 的来历。
