附录与索引

术语表与符号总表

读完本章，你应能

把全书中最关键的术语、符号和层级区分压缩成可反复查阅的一份统一对照表。
避免在阅读第 9 章、第 23 章、第 25 章、第 26 章、第 27 章等跨模块章节时发生语义漂移。
建立一套适合研究记录、仿真汇报和论文写作的统一命名习惯。

读前准备

本章是查阅型索引，没有先修门槛：从任何一章跳转过来查词都可以直接使用，遇到层级可疑的表述时随时翻开即可。

阅读主线

本章所处模型层级：跨层索引（L1→L4）

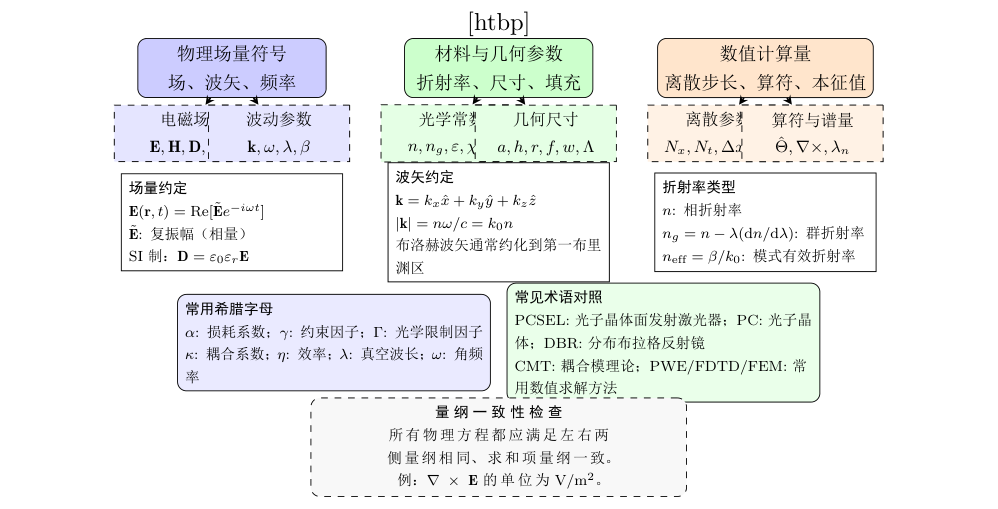

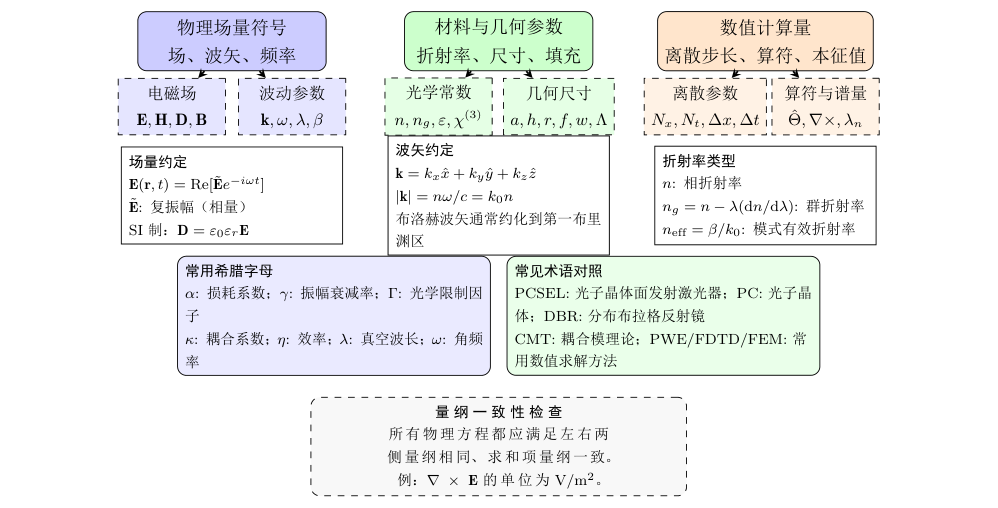

本章先给出核心术语表，再给出符号总表，随后整理最常见的混淆对照，最后说明本章在工作流、例题与失败模式诊断中的使用位置。为了帮助读者快速建立对全书符号体系的整体认知，图 31.1以树状图的形式展示了所有关键符号的分类架构。该图将数百个分散在各章的物理量系统地归纳为三大族群：基础物理（蓝色）、材料几何（绿色）和数值计算（橙色），并在每个类别下进一步细分为若干子类，标注出最具代表性的符号实例。建议初次接触本书时先将此图浏览一遍，后续遇到陌生符号时可迅速定位其所属范畴以减少翻阅时间。

本书主要符号与术语的分类索引。图中按场量、材料几何和数值变量三类汇总常见记号，并给出场量约定、波矢约定与量纲一致性提示。图 31.1 · 原始 LaTeX/TikZ 图源独立渲染

如何使用本章

本章最适合在三种情境下反复打开。第一，读到一个看似熟悉、但层级可能不同的词时，例如“threshold”“mode”“stability”。第二，准备把某个中间结果写进报告或论文时，用它检查自己是否把代理模型结论写成了器件结论。第三，团队讨论中出现“大家都在用同一个词，但好像在说不同东西”时，用本章统一语义。

如果需要一个最直接的用法，可以把本章与三张表配套使用：表 25.1、表 26.4、表 26.3。前两张表告诉你应该走哪条证据链，本章则保证链条上的每一个词和符号都指向同一层物理含义。

核心术语表

术语	教材化定义
布洛赫模（Bloch mode）	周期结构中满足布洛赫相位条件的本征场。它是无限周期分析的基本对象，但不自动等于有限器件中的工作模。
$\Gamma$ 点模	布里渊区中心附近的模式家族。它与垂直辐射、偏振选择和面发射最直接相关，因此是 PCSEL 的核心候选模区域。
带边模（band-edge mode）	色散曲线局部斜率很小、群速度趋近于零附近的模式。它是被动色散概念，不自动等于最终激射模。
被动共振（passive resonance）	在无增益、无注入、无热回写条件下，由几何和材料分布决定的开放系统共振。
有源阈值（active threshold）	在给定增益、损耗、注入和工作点条件下，净增益刚好补偿总损耗的起振条件。
阈值增益（threshold gain）	线性光学层级下，为补偿模式总损耗所需的最小模增益。它是光学量，不等于器件阈值电流。
阈值电流（threshold current）	器件层级下，经过电注入、载流子输运、热回写和损耗共同决定的起振电流。
导模共振（guided resonance）	本来受波导约束、但因周期扰动耦合到辐射连续谱而可向外泄露的开放模式。
连续谱束缚态（BIC）	频率落在辐射连续谱中，却因对称性或干涉机制而不向外泄露的理想束缚态。
对称性保护 BIC（symmetry-protected BIC）	由于模式对称性与可辐射通道不匹配，导致耦合严格为零的 BIC。它常出现在 $\Gamma$ 点附近。
偶然 BIC（accidental BIC）	是由不同辐射通道之间的振幅和相位抵消形成的 BIC，而非由严格对称性。
准 BIC（quasi-BIC）	当理想 BIC 因有限尺寸、扰动、无序或倾斜激发而获得有限泄露后形成的高 $Q$ 共振。它在真实 PCSEL 中更常见。
辐射通道（radiation channel）	模式可以向外界泄露能量的远场通道，包括不同偏振、角度和上下半空间的辐射分量。
偏振选择	结构对不同偏振模式的辐射、损耗或增益施加不对称约束，从而导致某一偏振更容易成为稳定工作模。
远场工程	通过改变晶格、扰动、有限阵列边界或纵向层栈，主动塑造主瓣、旁瓣和偏振纯度的设计行为。
有效折射率近似	用等效二维折射率替代真实三维层状结构的代理模型。它适合快速筛选，但不能替代最终三维矢量验证。
光学约束因子（optical confinement factor）	模场与有源区或损耗区的重叠权重。它把材料层的性质映射到模层级。
材料增益（material gain）	材料本身在给定载流子密度和频率下提供的受激辐射增益。
模增益（modal gain）	材料增益经过模场重叠加权后作用于某一模式的有效增益。
增益压缩（gain compression）	随光子密度增大而导致微分增益下降的非线性效应。它直接进入动态响应与调制带宽分析。
微分增益（differential gain）	材料或模式增益对载流子密度的导数，是决定调制响应和弛豫振荡频率的重要量。
Henry 因子（linewidth enhancement factor）	载流子引起的折射率变化与增益变化之间的耦合因子，常记为 $\alpha_H$ 。它把振幅噪声耦合到相位噪声。
弛豫振荡（relaxation oscillation）	光子数与载流子数在平衡点附近的耦合振荡，是小信号调制响应中的核心特征频率。
小信号调制响应	对工作点附近微小驱动扰动的线性频率响应，用于描述调制速度和动态稳定性。
$3\,\mathrm{dB}$ 调制带宽	小信号调制响应幅度下降到低频值的 $1/\sqrt{2}$ 时对应的频率，常作为速度指标。
鲁棒性窗口	在规定工艺误差、热漂移和注入偏差范围内，器件仍保持目标性能的参数窗口。
容差分析	系统评估几何、材料、注入和热边界误差如何传播到模式排序、远场和器件性能的分析流程。
验证闭环	从测量到参数提取、分层校准、模型预测再到回验的闭环过程，用于检验模型是否具备外推能力。
回验（back-validation）	使用未参与校准的观测量去检验模型预测能力的步骤。若只会拟合不会回验，模型就还不可靠。

符号总表

符号	所属层级	含义
$\omega,\tilde{\omega}$	电磁	实频角频率与复频率；复频率虚部表征损耗或增长。
$Q$	电磁	品质因子，常由复频率或功率损耗定义。高 $Q$ 不自动等于最低阈值电流。
$\alpha_\mathrm{rad}$	电磁	辐射损耗系数，反映模式向自由空间泄露的强弱。
$\alpha_\mathrm{int}$	电磁/器件	内部损耗系数，包括自由载流子吸收、掺杂损耗、金属邻近损耗等。
$\Gamma_\mathrm{opt}$	光学/器件	模场在有源区中的光学约束因子。
$\Gamma_\mathrm{QW}$	器件	模场与量子阱区域的重叠因子。
$\Gamma_\mathrm{loss}$	器件	模场与主要损耗区域的重叠因子。
$g_\mathrm{mat}$	器件	材料增益。
$g_\mathrm{mod}$	光学/器件	模增益，常近似写为 $\Gamma_\mathrm{opt} g_\mathrm{mat}$ 或更精细的空间积分形式。
$g_\mathrm{th}$	光学	阈值增益，即补偿模式总损耗所需的最小模增益。
$N(\rvec)$	器件	载流子密度空间分布。
$J(\rvec)$	器件	电流密度空间分布。
$T(\rvec)$	热/器件	温度空间分布。
$\Delta n,\Delta g$	耦合模型	热或载流子回写到折射率和增益的变化量。
$\tau_p$	动态学	光子寿命。
$\tau_n$	动态学	有效载流子寿命。
$S$ 或 $P$	动态学	腔内光子数或与之成比例的模式强度变量。
$\beta_\mathrm{sp}$	动态学	自发辐射耦合因子。
$\alpha_H$	动态学/噪声	Henry 线宽增强因子。
$\omega_R$ 或 $f_R$	动态学	弛豫振荡角频率或频率。
$f_{3\mathrm{dB}}$	动态学	小信号调制响应的 $3\,\mathrm{dB}$ 带宽。
$\varepsilon_g$	动态学	增益压缩系数。
$\mu_n,\mu_p$	电学	电子与空穴迁移率。
$D_n,D_p$	电学	电子与空穴扩散系数。
$R_\mathrm{SRH}$	电学/器件	Shockley--Read--Hall 复合率。
$R_\mathrm{Auger}$	电学/器件	Auger 复合率。
$Q_\mathrm{Joule}$	热/器件	Joule 热源项。
$k_\mathrm{th}$	热学	热导率。
$R_\mathrm{th}$	热学/实验接口	热阻，用于连接耗散功率与温升。
$\kappa_1,\kappa_2$	半解析模型	CWT 或玩具模型中的耦合系数。
$\gamma_i,\gamma_r$	半解析模型	玩具模型中的内部损耗与辐射损耗。

多义符号与上下文辨识

符号	常见语境	使用提醒
$Q$	冷腔品质因子、辐射 $Q$ 、加载 $Q$	若不说明损耗来源，单写 $Q$ 很容易把辐射损耗、内部损耗和外部耦合混成同一量。
$Q_c$	导带偏移系数	这是材料能带分配系数，不是品质因子 $Q$ 的下标变体；出现在外延和异质结章节时应优先按材料参数理解。
$\Gamma$	布里渊区中心点、光学约束因子、量子阱重叠因子、某些降阶模型中的矩阵记号	章节切换时必须靠上下文或下标区分； $\Gamma$ 点与 $\Gamma_\mathrm{opt}$ 绝不是同一类对象，写成矩阵时也不应和约束因子混读。
$\beta$	slab 传播常数、自发辐射耦合因子 $\beta_\mathrm{sp}$	在器件和动态学章节尤其容易混淆，应尽量带下标或直接写全名。
$g$	材料增益、模增益、阈值增益、微分增益	若没有下标，必须立即说明它属于材料层、模层还是导数层。
$\alpha$	损耗系数、Henry 因子 $\alpha_H$	前者是损耗量，后者是线宽增强因子；两者物理意义完全不同。
$N$	载流子密度、样本数、阵列周期数	数值章节和器件章节中应避免只写孤立的 $N$ 而不加说明。

使用建议。 遇到多义符号时，先看它第一次出现在哪一章；再看它是否带下标；最后判断它属于电磁、器件、动态学还是工作流语境。对全书最常见的几个多义符号，最稳妥的写法是不要让 $Q$ 、 $\Gamma$ 、 $\beta$ 、 $g$ 脱离上下文孤立出现。

全书中凡出现“threshold”“stability”“mode selection”这类词，默认都必须带层级。若没有说明它属于被动电磁层级、简化器件代理层级，还是器件级工作点层级，那么表述就是不完整的。

高频混淆对照

易混淆对	教材化区分句
带边模 vs 激射模	前者是被动色散对象，后者是增益、损耗、注入和热回写共同决定的工作结果。
被动共振 vs 有源阈值	前者描述结构本身的开放电磁行为，后者描述增益补偿后的起振条件。
阈值增益 vs 阈值电流	前者是光学量，后者是器件量；前者可以来自冷腔和增益代理，后者必须经过电热回写。
BIC vs 高 $Q$ 共振	BIC 是理想耦合严格为零的束缚态，高 $Q$ 共振只说明泄露很小，不说明耦合严格为零。
准 BIC vs 低阈值模	准 BIC 可能提供较低辐射损耗，但若注入、热和偏振选择不利，仍不一定成为最低阈值器件模。
亮模 vs 先激射模	亮模说明向外辐射强，不说明净阈值最低。亮模甚至可能因为辐射损耗大而更晚起振。
无限周期 vs 有限器件	前者给候选模式池和局部色散信息，后者决定边缘泄露、远场、尺寸收敛和真实工作模。
均匀增益 vs 电注入增益	前者是代理模型，后者由 $J(\rvec)$ 、 $N(\rvec)$ 和温度场共同决定。
冷腔频率 vs 工作频率	工作频率还会受载流子、温升和非线性效应拖动。
校准量 vs 回验量	校准量用于拟合模型参数，回验量用于检验模型外推能力；两者不能混用。
名义值最优 vs 鲁棒性最优	前者只在单点参数上最好，后者要求在误差和漂移存在时仍保持性能窗口。
仿真一致 vs 物理正确	两个求解器给出相近数字只是必要条件，不是充分条件；仍需检查边界、层级和守恒关系。

合规写法示例：“该结构在被动开放电磁模型下显示出接近准 BIC 的高 $Q$ 候选模，因此在光学层级上具有较低辐射损耗潜力；其器件级阈值电流与线宽仍需结合第 23 章、第 29 章中的动态学、注入与热回写模型评估。”

如何把本章用回工作流、例题与失败模式

第 25 章负责说明建模链应该怎样向前推进；第 26 章完整展开这条链；第 27 章则把同一条链倒过来，检查哪里最容易断。本章的作用，是确保这三条阅读路径使用的是同一套词汇和符号。

更具体地说：

当你在第 9 章里看到 BIC、quasi-BIC、radiation channel 时，应回到本章确认它们与高 $Q$ 、亮模、远场工程的边界。
当你在第 23 章里看到 $\alpha_H$ 、 $\omega_R$ 、 $f_{3\mathrm{dB}}$ 时，应回到本章确认这些量属于动态学和噪声层级，而不是静态阈值层级。
当你在第 26 章里整理中间结果时，可直接用本章检查每一个输出量属于“候选模证据”“有限尺寸证据”还是“器件代理证据”。
当你在第 27 章中排错时，可用本章快速判断自己究竟是符号混用、术语越级，还是模型层级本身已经错位。

回看本章

本章把全书中最容易漂移的术语和符号压缩成一份统一工具表。有效的用法，是在写公式、做工作流、整理例题中间结果和诊断失败模式时，持续用它检查自己是否发生了层级混用、概念越级或符号漂移，而非偶尔查一个词。

练习题

[基础] 从第 9 章、第 23 章中各找出两个你最容易混淆的术语，分别写出一句不会越级的定义。
[基础] 用本章的混淆对照表，重写一句你在研究笔记里曾经写过的“高 $Q$ 因此低阈值”式表述。
[进阶] 以第 26 章的一张中间结果表为对象，给出每个中间量的层级标签：被动光学、有限尺寸、器件代理或动态学。
[综合] 说明为什么在实验校准中，回验量不能再反过来参与同一轮参数拟合。
