器件物理与设计

线宽、相干性、光束质量与亮度

读完本章，你应能#

• 从严格定义出发理解线宽、相干性、$M^2$、亮度、偏振纯度与工作点之间的关系。

• 明确哪些性能量可以直接由确定性电磁/器件求解器给出，哪些量只能借助降阶噪声模型间接估计。

• 学会把性能指标写成“条件化、可复核、可对比”的结果，而不是脱离工作点的孤立数字。

读前准备#

建议已掌握 第 7 章、第 21 章、第 22 章、第 23 章、第 20 章 中关于阈值、单模工作窗口、鲁棒性窗口、动态稳定性和热-电-光反馈的内容。

阅读主线#

本章所处模型层级：L4

前面两章已经分别回答了“名义设计对工艺扰动是否稳健”以及“起振以上的动态工作窗口如何理解”，而本章要回答的是“这些内部动态最终怎样投影成外界真正测到的指标”。这一步很容易再次发生层级混乱，因为实验测到的是线宽、远场、偏振、功率和亮度，而模型里最先算出的往往是复频率、$Q$、模场、温度场以及上一章中的动态中间量。我们将先建立性能指标的严格定义，再说明这些定义如何与 PCSEL 的工作点连接，随后专门讨论仿真和实验之间的接口，最后回答一个实践中最常被问到的问题：哪些量可以在 Lumerical 和 COMSOL 中直接算，哪些量只能通过它们提供的中间量来间接估计。

贯穿案例 R1：同一器件链采用同一报告协议#

R1 的数字在本章按测量条件重新整理：脉冲功率、连续波功率、内禀线宽、远场角和亮度不能脱离口径与工作方式横向拼接。后文每次引用 500 μm、1 mm 或 3 mm 器件，都会同时保留工作模式和指标定义；这也是 B0 模型输出能否与实验比较的最终检查。

为什么性能指标必须和工作点一起报告#

对于普通课堂中的理想谐振腔，给出一个本征频率和一个 $Q$ 往往已经能说明很多问题。对 PCSEL 来说，这远远不够。因为真实器件工作在外延层、电流路径和热反馈共同参与的环境里，同一个结构在不同电流、不同散热条件、不同封装反射和不同观测时间窗下，线宽、偏振纯度和远场都可能明显改变。

这意味着性能指标是工作状态的函数，不能作为脱离条件存在的“器件属性标签”。若不先说明工作点，就谈“该器件的线宽是多少”“该器件的光束质量是多少”，这种说法通常不严谨。教材式写法应当始终采用条件化表述，例如：“在 25 \celsius、连续波、某电流区间、某观测窗口下，线宽与偏振纯度落在什么范围内。”

这个原则也在防止错误建模：接受了“性能是工作点的函数”，就不会把冷腔结果直接冒充工作状态下的器件结论2。

从一阶相干函数到线宽：定义先于经验公式#

设输出复电场为 $E(t)$，一阶相干函数定义为

若在某个近似区间内相位扩散可看作平稳随机过程，那么频谱与 $g^{(1)}(\tau)$ 互为傅里叶变换。在线形接近 Lorentz 形时，常把谱半高全宽记为线宽 $\Delta\nu$。这个定义看似标准，真正困难的是：PCSEL 常常同时受到快噪声和慢漂移影响，因此“线宽”可能依赖观测时间窗和拟合方法。

若进一步采用最经典的相位扩散模型，

其傅里叶变换就是 Lorentz 谱线，而相干时间满足

式 (24.3) 只在 Lorentz 线形、单模、近稳态相位扩散主导的条件下成立；一旦慢漂移主导，$\tau_c$ 与“某个单独线宽数字”之间就不再能用这一条关系简单换算。

为了避免概念跳跃，最好把观测线宽写成分层诊断量

其中 $\Delta\nu_{\mathrm{int}}$ 表示内禀相位噪声主导的部分，$\Delta\nu_{\mathrm{thermal}}$ 表示温度起伏和慢热漂移引起的展宽，$\Delta\nu_{\mathrm{env}}$ 则是外腔反射、机械振动和电源噪声等外禀项。这种写法属于实验与建模对接时的诊断分解，不构成严格的可加定理。它的意义在于提醒读者：只用一个瞬时测得的线宽数字，往往无法回答性能差异究竟来自腔本身、热反馈还是测试环境。

在半导体激光器近似理论中，人们常写出与输出功率、光子寿命和线宽增强因子有关的估计式。这里最常用的线宽增强因子就是 Henry 因子

其中 $k_0=\omega/c$。[文献值]对 GaAs 量子阱，$\alpha_H$ 常见于 $2$--$5$ 区间[Henry, 1982] [Coldren et al., 2012]，该典型值主要对应单模行波半导体激光器语境。

warningbox PCSEL 中 Henry 因子的适用边界。式式 (24.5)给出的$\alpha_H$定义及其导致的$(1+\alpha_H^2)$线宽放大因子，是在以下假设下推导的：

1. 单模行波腔，振幅 - 相位耦合沿腔长均匀

2. 载流子浓度变化 $\delta N$ 引起折射率变化 $\delta n = (\partial n/\partial N)\delta N$

3. 增益变化 $\delta g = (\partial g/\partial N)\delta N$ 与相位变化具有确定的比例关系

但对 PCSEL 驻波腔，这些假设可能不再成立：

• 空间烧孔效应：驻波场的节点和反节点导致载流子消耗在空间上不均匀，有效$\alpha_H$可能显著偏离材料值

• 多波耦合：PCSEL 的四波或六波耦合结构中，相位响应是集体模式属性，不能简化为单一行波的$\alpha_H$

• 模式竞争：近简并模之间的功率再分配会引入额外的低频相位噪声，这不属于$\alpha_H$的描述范畴

因此，对 PCSEL 而言，$\alpha_H=2$--$5$ 仅能作为数量级参考。当 (i) 主模与边模净裕量接近、存在模式跳变，(ii) 偏振分支在工作窗口内可切换，(iii) 温升回写显著改变模排序，或 (iv) 频率调制与相位噪声耦合成为系统指标时，应从单模 Henry 公式升级到多模/非正交或系统级噪声模型；这在高亮度与调制型 PCSEL 报道中尤为常见[Suh et al., 2004] [Inoue et al., 2020] [Yoshida et al., 2023]。 warningbox

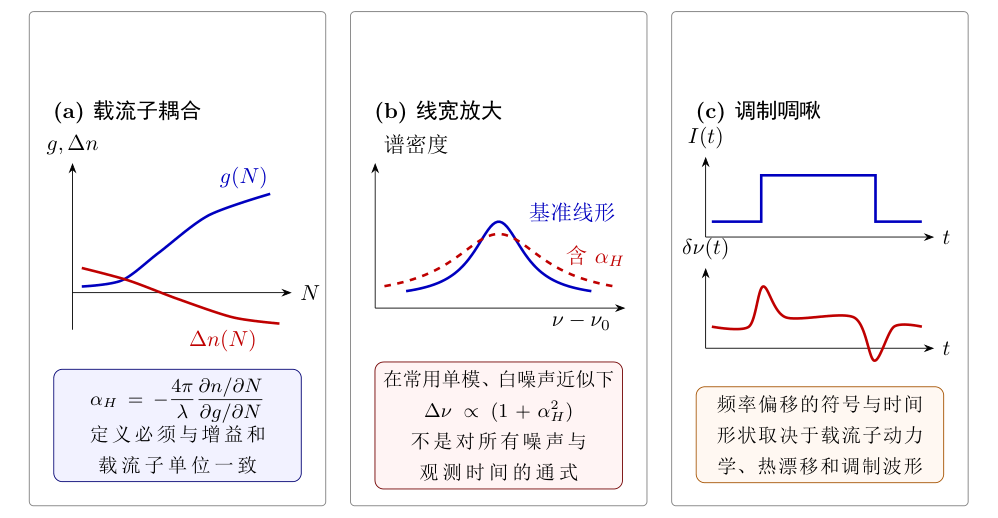

在行波近似下，线宽常相对理想 Schawlow--Townes 极限再乘上 $(1+\alpha_H^2)$ 的放大量级。图 24.1展示了 Henry 因子的定义及其导致的线宽展宽机理。右图中“$\alpha_H=3$ 时约放大 10 倍”应读作[教学示意]数量级，不是所有 PCSEL 的固定倍数。

频率噪声谱、短时/长时线宽与测量协议#

若只报告一个“线宽”数字，而不说明它来自哪一种测量时间窗和拟合约定，结果往往不可比。更稳妥的现代写法，是先看频率噪声功率谱密度 $S_\nu(f)$，再讨论在给定观测协议下它如何投影成谱线宽。定性上说，高频白频率噪声更容易对应 Lorentz 型展宽，低频漂移和慢热起伏则更容易把谱线推向 Gaussian 或 Voigt 型轮廓。于是，“短时线宽”和“长时线宽”在实验上往往并非同一个数字。

把这条链写成最小公式，就是先引入相位与瞬时频率偏移的关系

再用频率噪声谱 $S_\nu(f)$ 区分快慢贡献。若高频端可近似为白频率噪声，且采用常用单边谱约定，则对应的 Lorentz 线宽可写成

该关系用于把频率噪声白噪声平台映射到短时 Lorentz 线宽，属于[文献值]经典口径[Henry, 1982] [Kruger & Petermann, 1990] [Coldren et al., 2012]。 若低频端主要由慢漂移决定，频率分布更接近高斯，则常把 Gaussian 半高全宽写成

其中 $\sigma_\nu$ 是观测窗口内的频率标准差。于是，当白噪声与慢漂移同时存在时，实验上常把谱线视为 Voigt 轮廓，并用近似公式

估计总半高全宽[Coldren et al., 2012]。式 (24.7)、式 (24.8)、式 (24.9) 的价值在于帮助读者建立一条清楚的诊断链：先看频率噪声来自快白噪声还是慢漂移，再决定线宽应按 Lorentz、Gaussian 还是 Voigt 去解释。

对教材读者而言，最小可执行协议至少应报告四件事：观测时间窗、频谱分辨率带宽、拟合线形（Lorentz / Gaussian / Voigt），以及是否做了偏振选择和模式选择。只有在这四个条件明确后，线宽比较才有物理意义。否则，同一器件在不同仪器设置下得到两个明显不同的“线宽”，并不一定意味着器件状态真的变了。

半导体线宽经典理论（Henry、Petermann 与频率噪声法）在 PCSEL 上的条件化迁移[Henry, 1982] [Kruger & Petermann, 1990] [Coldren et al., 2012] 需限定单模/多模状态、观测时间窗、偏振选择与外腔反馈条件，并给拟合协议 不可把边发射或 VCSEL 的单模近似线宽公式直接当作大面积 PCSEL 的通用终值；尤其不可忽略热漂移与模式竞争

Petermann 因子与开放腔非正交性：什么时候必须提醒读者#

对开放腔激光器，尤其是具有明显非厄米性质的模式，线宽讨论还会遇到一个额外修正语言：Petermann 因子。它最小地回答一个问题：当激光模并非理想正交模时，噪声怎样被额外放大。 对 PCSEL 而言，这个语言不是每次都要展开成主公式，但至少要在教材里说明它的适用语境。

更稳妥的表述是：若目标模表现出明显开放性、非正交性增强，或器件工作点接近强非厄米模混合区域，那么把线宽只写成“Schawlow--Townes 乘一个 Henry 修正”可能不够。此时 Petermann 因子提供了一种提醒：开放腔中的模非正交会让相位噪声放大。它并非大面积 PCSEL 的默认主控量，但在讨论高 $Q$、强开放、近简并或强模式混合区域时，不应完全缺席。

外腔反馈与环境耦合：为什么性能章也必须给出一句硬说明#

第 23 章 已经把外腔反馈放进动态扰动入口，但本章还应从性能报告角度再补一句更硬的话：任何线宽、相干性或稳定性指标，若未说明外腔反射与封装环境，就不应被自动读成“器件内禀极限”。

这是因为 PCSEL 的面发射几何天然更容易和自由空间光路、窗口片和封装界面发生回馈耦合。实验上经常出现的现象是：冷腔和工作点都没有明显变化，但一旦更换外部光路或测试台，低频频率噪声、长时线宽和偏振稳定性就一起改变。对教材读者来说，最重要的是建立报告纪律：内禀量、外禀量、短时量和长时量必须分开。

相干性与线宽相关，但并不完全等价#

教材中常把“线宽越窄，相干性越好”写成一句简单结论。这个说法在理想单模、稳定噪声主导的场景里有一定道理，但在 PCSEL 里需要补足两个限定。

第一，相干性有时间相干和空间相干两个侧面。线宽主要对应时间相干，而大面积 PCSEL 的空间相干则与横向模分布、相位一致性和模式竞争更直接相关。一个器件即使在短时间窗内线宽不宽，若横向上已经出现多模分区或局部失相干，其远场与亮度仍然会明显变差。

第二，线宽本身也可能同时混入慢漂移和快噪声。若观测窗口从微秒扩展到秒级，谱宽可能显著增加，但这不一定意味着腔本身的内禀噪声变大，而可能是温控和封装反射在更长时间尺度上显现出来。

因此，在 PCSEL 的研究报告中，应同时给出线宽、观测时间窗、偏振条件、工作电流和温度，避免孤立汇报“线宽”两个字。这样，线宽才能与相干性和模式稳定性建立明确对应。

$M^2$、亮度和功率为什么必须一起看#

高功率并不自动等于高亮度，这是大面积面发射器件最容易出现的误判。亮度常写为

其中 $P$ 是输出功率，$A$ 是有效出光面积，$\Omega$ 是发散对应的立体角。若器件面积增大导致输出功率上升，但横向多模使远场发散明显变宽，则亮度可能不升反降。于是，对 PCSEL 来说，功率、$M^2$ 和亮度必须一起看，而不能只报其中一个最直观的数字。

$M^2$ 则提供了把真实光束与理想高斯基模比较的桥梁。对于大面积 PCSEL，它是空间相干和模式纯度的一个非常直观的外部指标。若同一器件在电流升高后 $M^2$ 明显变坏，同时偏振纯度下降、远场主瓣漂移增强，那么最合理的解释通常是模式竞争和热反馈已经开始破坏目标模的主导地位，而非“输出只是更强了”。

若采用二阶矩定义，并在某一横向方向上记近场标准差为 $\sigma_x$、远场角谱标准差为 $\sigma_{\theta_x}$，则

对理想高斯基模有 $M_x^2=M_y^2=1$。若光束近似圆对称、且希望做快速数量级判断，也常写成

其中 $w_0$ 是近场束腰半径，$\theta$ 是远场半角。式 (24.11)、式 (24.12) 的区别应在教材里说清：前者更严格，适合实验报告与复杂光束；后者更直观，适合教学估算。

例如，若某器件从 1 A 升到 2 A 时总功率上升 50%，但远场半角扩大一倍、$M^2$ 明显变差，那么亮度通常不会同步上升。此时应优先检查目标模是否已经失去对竞争模的净优势，而非继续追求更高电流。

Noda 等人的 2023 tutorial 给了一个很好的性能报告样本库：同样是“高亮度 PCSEL”，500 μm 双晶格器件可在脉冲条件下达到 10 W 级、约 $0.2^\circ$--$0.3^\circ$ 发散；引入背面 DBR 后，脉冲峰值功率超过 20 W，亮度达到约 \(1.5\,GW\,cm^-2\,sr^-1\)；1 mm 器件在 CW 下达到 10 W 级，并通过频率噪声白噪声平台给出低于 1.23 kHz 的内禀线宽估计；3 mm 器件进一步实现 50 W CW、约 $0.05^\circ$ 发散和 \(1\,GW\,cm^-2\,sr^-1\) 亮度[Noda et al., 2023] [Yoshida et al., 2019] [Yoshida et al., 2023]。这些数字必须和口径、脉冲/CW、热边界、线宽测量带宽、远场定义一起读（见 表 24.1）。

尤其要注意 3 mm CW 结果中的一个细节：论文报告的 $M^2$ 约为 2.36，但器件仍被判定为单模工作；原因主要是均匀电流注入导致的超高斯近场强度分布，而不是传统意义上的多横模混合[Noda et al., 2023]。因此，对 PCSEL 而言，$M^2>1$ 不能自动等价为“多模失败”，必须结合光谱、近场、远场、偏振和工作点一起解释。

表 24.1 训练的是一种读文献的顺序：先看工作条件，再看指标定义，最后才比较数字。若忽略这一步，50 W 连续波、20 W 脉冲峰值、1.23 kHz 内禀线宽估计和 $M^2\approx2.36$ 很容易被错误地并排解读；实际上，它们分别回答的是功率可扩展性、辐射提取、时间相干和空间光束质量的不同问题。

偏振纯度、远场稳定性和模式稳定性本质上连在一起#

PCSEL 的偏振与远场并非两个孤立测量量。它们都来自近场对称性和辐射通道的组织方式，而这又会被注入和温升动态改写。于是，在工作点扫描中常见到这样的联动：偏振纯度下降的同时，远场主瓣变宽或偏移；又或者远场出现副瓣增强的同时，线宽也开始展宽。这些现象不应被当作互不相干的“多个问题”，它们通常是同一个模式竞争过程在不同观测端口上的投影。

因此，本章讨论性能时必须和前一章连起来看：当目标模相对于竞争模的裕量缩小时，最先暴露异常的，不一定是阈值或总功率，而往往是偏振纯度、远场或短时间稳定性。性能指标之所以是高价值指标，恰恰因为它们能比“器件还能不能亮”更早地暴露设计边界。

哪些量可以在 Lumerical 和 COMSOL 中直接算，哪些只能间接估计#

这一节直接回答建模实践中的常见问题。Lumerical 和 COMSOL 本质上都以确定性电磁场、输运方程和热传导方程为核心。它们最擅长的，是给出模式、损耗、场分布、载流子分布、温度分布以及这些量对参数的灵敏度。而线宽和相干性则牵涉随机噪声与相位扩散，通常不能直接通过一次确定性全波仿真“求出来”。

表 24.2 给出一张实用区分表。

如果要说得再直接一点：

• 想算候选模、远场、偏振、被动损耗和有限阵列出射，优先使用光学求解器；

• 想算电流扩展、阈值电流的器件级来源、串联电阻和非均匀增益，必须进入 CHARGE 或 Semiconductor 一类漂移-扩散求解器；

• 想算温升、热源和热漂移，必须进入 HEAT 或 Heat Transfer 一类热求解器；

• 想直接“从一次仿真得到线宽”，通常做不到，只能用上述求解器提供的中间量建立降阶噪声模型。

严格地说，全波求解器给出的是线宽模型所需的参数，而不是线宽本身的全部统计信息。

性能报告的正确写法：条件、区间和可复核性#

到了收束阶段，最值得坚持的写法是把结果写成“条件 + 区间 + 提取方法”的结构。与其写“器件线宽为多少、亮度为多少”，不如写成：在何种电流、温度、观测窗口和偏振选择下，线宽、$M^2$、偏振纯度和远场主瓣角分别落在哪些范围，提取算法是什么，仿真或实验是否重复验证过。

这种写法看起来更繁琐，但它有两个长远好处。第一，它天然阻止跨层级偷换概念，因为每个指标都带着自己的求解或测量上下文。第二，它使模拟与实验更容易对接，因为双方都知道哪些中间条件必须一致才能比较。

2024--2026 前沿补充：高相干与系统化应用#

近两年的面发射路线更强调“系统可用性”而非单一指标极值。一个明显趋势是：高亮度 PCSEL 开始直接面向长距离相干自由空间通信与高速调制场景，性能报告不再只给静态线宽，而是联动给出调制方式、链路稳定性与环境约束[Inoue et al., 2025] [Yoshida et al., 2023]。 另一条趋势是谐振腔嵌入式 PCSEL 路线，通过结构耦合改善模式选择与噪声约束，使“线宽-功率-远场”三者协同优化更具可操作性[Bian et al., 2024]。 在理论侧，linewidth--power 乘积模型为大面积单模 PCSEL 的线宽缩放提供了更直接的判据，并与近年的窄线宽高功率器件结果形成了可对照闭环[Wenzel et al., 2025] [Aoki et al., 2025]。这意味着本章的线宽讨论不应停在“单点最小线宽”，而应转向“给定功率区间内的线宽斜率、模式稳定性和测量协议是否一致”。 对本书主线的含义是：性能章应从“报单点最好值”升级为“报工作窗口 + 报系统条件 + 报可复核协议”。与全书统一前沿矩阵可对照 表 1.6。

回看本章#

PCSEL 的性能指标必须在工作点上下文中理解。线宽来自谱形定义并依赖观测窗口，相干性既有时间侧也有空间侧，$M^2$ 和亮度要求把功率与发散一起看，偏振纯度和远场稳定性则是模式稳定性的外部投影。频率噪声谱、短时/长时线宽、Petermann 因子和外腔反馈进一步提醒我们：开放腔激光器的“性能数字”总是带着测量协议和环境边界条件。在建模层面，Lumerical 与 COMSOL 都擅长直接计算模式、辐射、载流子和温度等确定性中间量，但线宽和相干性通常需要借助这些中间量进入降阶噪声模型间接估计。可靠的性能报告，是报告一个可复核的工作窗口，而非“报一个最直观的数字”。

练习题#

1. [基础] 解释为什么在 PCSEL 中，线宽不能脱离观测时间窗单独比较。

2. [基础] 结合 式 (24.10) 说明为什么高功率并不必然意味着高亮度。

3. [进阶] 试着把“偏振纯度下降、远场变宽、线宽增加”三件事串成一条可能的模式竞争链。

4. [综合] 选择一个你关心的性能指标，说明它在 Lumerical 或 COMSOL 中是直接计算量，还是需要通过中间量间接估计。

延伸阅读#

• 下一章将把前面所有理论主线压缩成一套可执行的 PCSEL 仿真工作流，并明确不同软件链如何协同。 阅读时应同时核对本章变量在后续模型中的定义和适用范围。

• 若想更深入理解半导体激光器中的线宽与相干，可参考 [Siegman, 1986] [Coldren et al., 2012] [Henry, 1982] 中关于相干函数、幅相耦合、线宽和光束质量的内容。 阅读时应重点核对相关模型假设、参数范围与文献适用条件。
